НАБАТ 1 (ИП332-1/1) и НАБАТ 2 «СК» (ИП332-1/2) — ИК-извещатели пламени, обыкновенное исполнение

Неадресные ИК-извещатели пламени в пластиковом корпусе. «Набат 1» питается по шлейфу 24 В и отвечает ростом тока, «Набат 2 СК» — с реле и отдельным питанием.

Инфракрасные извещатели пламени «Набат 1» / «Набат 2 СК»

Модели семейства

ИП332-1/1 «НАБАТ 1»Токовый выход, питание по двухпроводному шлейфу пожарной сигнализации от ППКП или УСП с постоянным номинальным напряжением 24 В. Сигнал «Пожар» — скачок тока потребления.

Питание	24 В постоянного тока, работоспособен при 10–29 В; допускается прерывание или переполюсовка до 100 мс с частотой не более 1,5 Гц
Ток в дежурном режиме	не более 250 мкА
Ток в режиме «Пожар»	(20+5) мА
Дальность по ТП-5 / ТП-6	25 м / 17 м (устойчивое срабатывание не более чем за 3 с)
Угол обзора	не менее 90°
Диапазон излучения пламени	от 0,9 до 4,7 мкм
Допустимая фоновая освещённость	2500 лк от электролюминесцентных ламп, 250 лк от ламп накаливания
Степень защиты	IP41, IP54
Температура	от -50 до +55 °C
Габариты и масса	не более 90×90×105 мм; не более 260 г

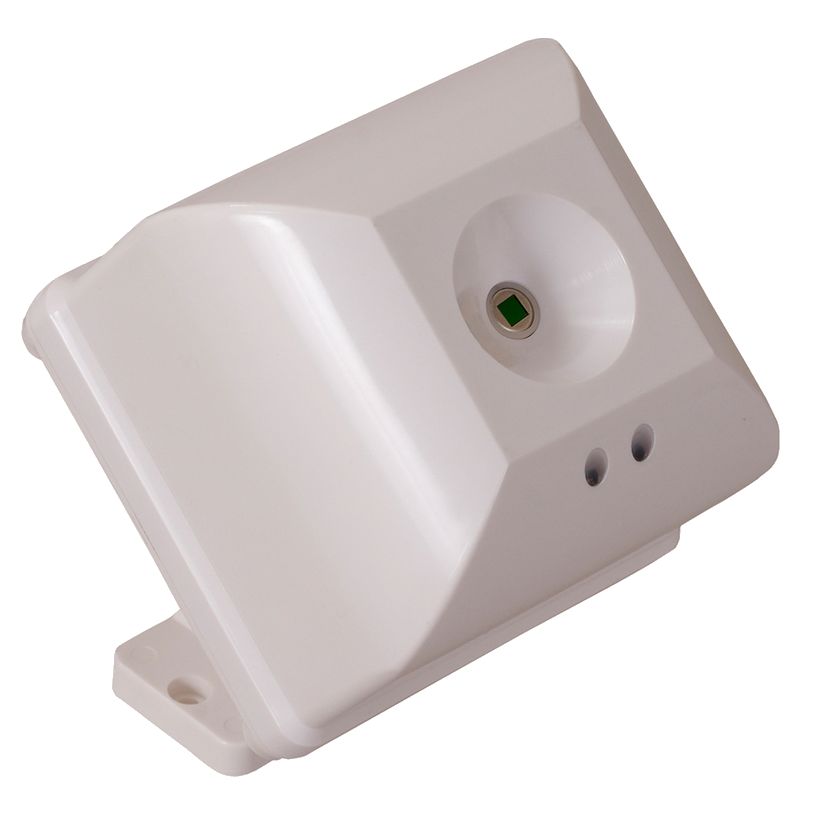

ИП332-1/2 «СК» «НАБАТ 2»Релейный выход (оптоэлектронное реле), отдельная двухпроводная цепь питания от независимого источника.

Питание	24 В постоянного тока по отдельной цепи, работоспособен при 10–29 В
Ток в дежурном режиме	не более 250 мкА
Ток в режиме «Пожар»	не более 3,5 мА
Выход	замыкание контактов оптоэлектронного реле; коммутируемые ток и напряжение не менее 300 мА и 50 В
Дальность по ТП-5 / ТП-6	25 м / 17 м
Угол обзора	не менее 90°
Степень защиты	IP41, IP54
Температура	от -50 до +55 °C
Габариты и масса	не более 90×90×105 мм; не более 260 г

Как это работает и подключается

Дежурный режим — проблесковое свечение зелёного светодиода, «Пожар» — непрерывное красное свечение.
Сброс из «Пожара» — снять напряжение питания не менее чем на 3 с.
Принцип — спектральная селекция: многоспектральный фотогальванический приёмник смотрит в нескольких поддиапазонах от 0,9 до 4,7 мкм, микроконтроллер сравнивает сигнал пламени и фоновые помехи.
«Набат 1» держит сигнал «Пожар» при снижении напряжения в шлейфе до 8 В.
Дальность для очага другой площади считается по формулам РЭ: Lтп-5 = 25√(S/0,1) м, Lтп-6 = 17√(S/0,2) м; для очага 1 м² это 79 м и 38 м. Обратно — минимальная площадь очага на расстоянии 100 м: 1,6 м² (ТП-5) и 6,9 м² (ТП-6).

Монтаж

Монтаж только по проекту. Оптическую ось направить туда, где вероятнее всего появится пламя. Извещатель крепится на поставляемом кронштейне (стена, потолок, угол или специальные приспособления); направление оси задаётся поворотом извещателя на кронштейне.
Подключение — кабелем с проводниками сечением от 0,2 до 0,5 мм² через розетку РY04-4T из комплекта: припаять провода к хвостовикам, навинтить кожух, надеть термоусадочную трубку на кожух и обжать строительным феном при 150–200 ºС.
Только внутри помещений, в том числе неотапливаемых; на открытом пространстве не ставить.
Перед монтажом можно проверить: питание 20–26 В при токе 100 мА, МТО (спичка, зажигалка, свеча) с расстояния 10–15 см не менее 3 с — красный светодиод; затем лампа накаливания 60 Вт с освещённостью не более 250 лк в течение минуты — «Пожар» быть не должно.
После монтажа всей системы срабатывание проверяется МТО с расстояния 15–20 см или тестовым взрывозащищённым фонарём производителя.
Обслуживание: ТО-1 (осмотр, очистка окна кистью) и ТО-2 (то же + протирка окна фланелью со спиртом и проверка срабатывания). Периодичность в месяцах: офисы и жилые 6 и 12, общественные 4 и 6, производственные помещения, склады, гаражи 3 и 6.

Примеры

Шлейф ППКП с несколькими «Набат 1»

Схемы производителя: «Набат 1» включаются в шлейф параллельно; для Сигнал-10, Сигнал-20П, Сигнал-20М, С2000-4, С2000-АСПТ в режиме двойной сработки — до 5 извещателей (N < 6) с резисторами R1…RN 1,8 кОм, Rок 4,7 кОм. Вариант «Набат 1 (6 мА)» подключается без добавочных резисторов.

Луч, Радуга, Старт-А и т. п.

По схеме для прочих ППКП (Луч, Радуга, Радуга 2А/4А, Старт-А, Старт-4А): до 10 извещателей, VD — КД521Б, Rок 2,4 кОм; R1…RN 750 Ом — «Пожар» по одному извещателю, 2,2 кОм — «Внимание» по одному и «Пожар» по двум.

«Набат 2» на адресном расширителе

У производителя есть схема подключения «Набат 2» к адресному расширителю С2000-АР (на схеме — клеммы расширителя, линия ДПЛС и подвод питания).

Частые вопросы

Чем «Набат 1» отличается от «Набат 2 СК»?

«Набат 1» питается по шлейфу и сигнализирует ростом тока до (20+5) мА; «Набат 2 СК» замыкает контакты реле и требует отдельного питания.

Какие тестовые очаги использует производитель?

ТП-5 (гептан, 0,1 м²) и ТП-6 (спирт, 0,2 м²) по ГОСТ 34698-2020.

Срок службы и гарантия?

Назначенный срок службы 10 лет; гарантия 36 месяцев с ввода в эксплуатацию, но не более 54 месяцев с изготовления.

Нюансы и грабли

Освещённость: не допускать прямой солнечной засветки и света люминесцентных ламп более 2500 лк или ламп накаливания более 250 лк; держатели люминесцентных ламп не ближе 30 см, если они в поле зрения.
В поле зрения не должно быть объектов с температурой поверхности более 100 ºС — иначе ложные срабатывания.
Не ставить там, где возможны газы, пары и аэрозоли, вызывающие коррозию.
Нет срабатывания от тестового очага — грязное окно фотоприёмника (протереть фланелью со спиртом) или засветка выше норм.
Производитель не гарантирует работу, если электромагнитная обстановка хуже, чем заявленные степени жёсткости испытаний по помехам (наносекундные импульсы, ЭСР, радиочастотное поле — степень 2).
Ремонт — только на предприятии-изготовителе; перед возвратом связаться с техподдержкой.
Если извещатель до вскрытия упаковки был на морозе, выдержать при комнатной температуре не менее двух часов.
Этот лист — обыкновенное исполнение. Взрывозащищённый «Набат 1» (1Ex ib) подключается только к искробезопасным шлейфам и описан отдельно.
