НАБАТ 1 (ИП332-1/1) 1Ex ib — искробезопасный ИК-извещатель пламени

«Набат 1» в металлизированном корпусе с клеммой заземления для взрывоопасных зон. Подключается только к искробезопасному шлейфу через барьер или ППКП с Exi-выходом.

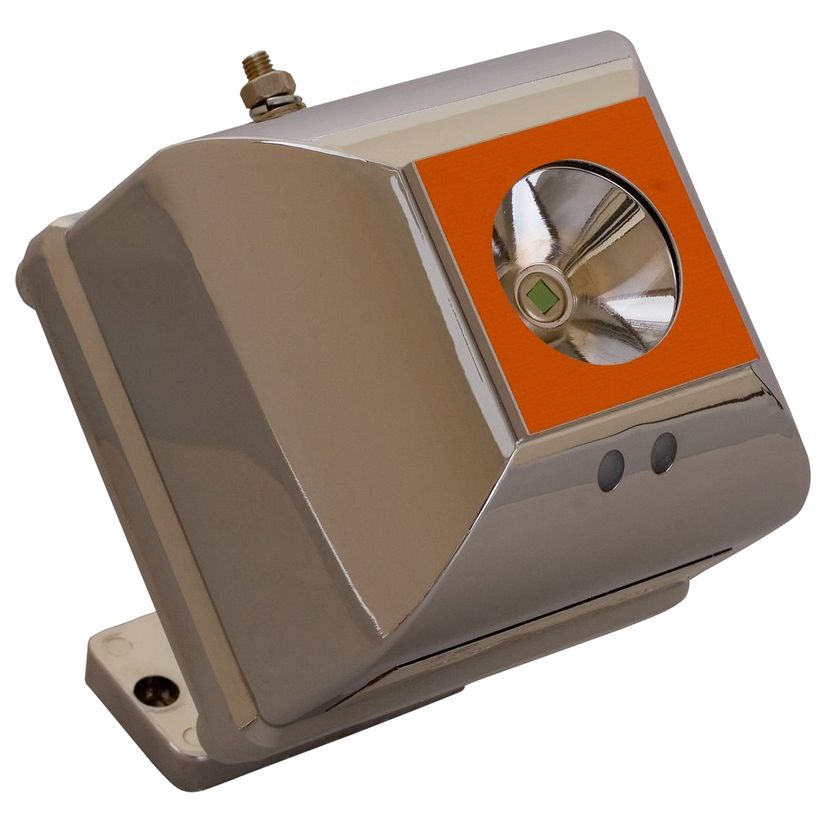

ИК-извещатель пламени «Набат 1», взрывозащищённое исполнение

Модели семейства

ИП332-1/1 «НАБАТ 1», взрывозащищённое исполнение (IP41 / IP54)Токовый выход, питание по шлейфу. Вид взрывозащиты — искробезопасная электрическая цепь уровня ib. Барьер искрозащиты или ППКП с искробезопасным шлейфом стоят во взрывобезопасной зоне.

Маркировка взрывозащиты	1Ex ib IIC T6 Gb
Параметры искробезопасной цепи	Ui=29 В, Ii=85 мА, Pi=0,65 Вт, Ci=1000 пФ, Li=0,1 мГн
Зоны	класса 1 и ниже; смеси категорий IIA, IIB, IIC, группы Т1–Т6
Питание	24 В постоянного тока, работоспособен при 12–29 В
Ток в дежурном режиме / «Пожар»	не более 200 мкА / (20+5) мА
Дальность по ТП-5 / ТП-6	25 м / 17 м (не более чем за 3 с)
Угол обзора	не менее 90°
Степень защиты	IP41, IP54
Температура	от -50 до +55 °C
Габариты и масса	не более 90×90×105 мм; не более 260 г

Как это работает и подключается

По РЭ извещатель допускается только к искробезопасным выходам ППКП или барьеров искрозащиты с сертификатом соответствия.
Дежурный режим — проблесковый зелёный светодиод, «Пожар» — непрерывный красный; сброс — снять питание не менее чем на 3 с.
Сигнал «Пожар» — рост тока до (20+5) мА, извещатель держит его при снижении напряжения в шлейфе до 8 В.

Монтаж

Должны выполняться условия: (ΣCi + Cш) ≤ C0 и (ΣLi + Lш) ≤ L0, где Ci и Li — внутренние параметры всех извещателей шлейфа, Cш и Lш — ёмкость и индуктивность кабеля, C0 и L0 — допустимые внешние ёмкость и индуктивность выхода ППКП или барьера.
Искробезопасные цепи монтируются кабелем с изолированными проводами, электрическая прочность изоляции проводов не менее 500 В.
Корпус заземлить: болт заземления подсоединяется к заземляющему устройству проводом сечением не менее 1,5 мм².
Все подключения во взрывоопасной зоне — при отключенном электропитании.
К розетке РС4ТВ подключаются кабели от барьера искрозащиты или ППКП с искробезопасными шлейфами, расположенных во взрывобезопасной зоне. Сечение проводников от 0,2 до 0,5 мм², пайка, термоусадка феном при 150–200 °С.
Работоспособность в зоне проверять только тестовым взрывозащищённым комплектом производителя.
Схемы: по Корунду шлейф 12–16 В, Rок 6,2 кОм, для 3 режимов N < 5 (для 20-СИ N < 7), для 4 режимов добавочные R1…RN 2,7 кОм; по Сигналу через БИС Rок 4,7 кОм, R1…RN 680 Ом, N < 6; по Яхонту N ≤ 10, R1…RN 1,4 кОм (2,2 кОм для ППК выпуска до второго полугодия 2015 г), Rок 6,8 кОм; метка АМП-4 (Рубеж) N ≤ 6, R1…RN 510 Ом, Rок 3,9 кОм.

Примеры

Искробезопасный шлейф ППКП

Схемы производителя для взрывозащищённого «Набат 1»: Корунд (1ИМ, 2/4-СИ, 16-СИ, 20-СИ), Сигнал (Сигнал-10, -20, -20П, -20М, С2000-4, С2000-АСПТ) через БИС, Яхонт-1И-03 и Яхонт-4И-04, адресная метка АМП-4 с ППКП «Рубеж».

Частые вопросы

Какая маркировка взрывозащиты?

1Ex ib IIC T6 Gb, температура окружающей среды на табличке от -50 до +55 °C.

Срок службы и гарантия?

Назначенный срок службы 10 лет; гарантия 36 месяцев с ввода в эксплуатацию, хранение 18 месяцев с изготовления.

Что в комплекте?

Извещатель, две розетки РС4ТВ с кожухом, две термоусадочные трубки, РЭ и сертификат соответствия ТР ТС 012/2011 (для взрывозащищённого исполнения).

Нюансы и грабли

Несоблюдение условий по C0/L0 нарушает искробезопасность — РЭ выделяет это отдельным предупреждением.
Включать взрывозащищённый извещатель в обычный (не искробезопасный) шлейф нельзя.
Проверять спичкой или зажигалкой в зоне нельзя — только взрывозащищённый тестовый комплект.
Освещённость, горячие объекты в поле зрения и установка на открытом воздухе — те же ограничения, что и у обыкновенного исполнения: не более 2500 лк от люминесцентных и 250 лк от ламп накаливания, объектов с поверхностью выше 100 ºС в поле зрения быть не должно, на открытом пространстве не ставить.
Данные этой карточки взяты из РЭ 2020 года, где в одном документе описаны и обыкновенные, и взрывозащищённое исполнения; у более новой редакции РЭ на обыкновенный «Набат 1» часть значений (диапазон питания, токи) отличается — сверять с маркировкой и РЭ на конкретную партию.
