НАБАТ 3ИК Exd (ИП 330-8-1) — ИК-извещатель пламени во взрывонепроницаемой оболочке

Трёхдиапазонный ИК-извещатель 1Ex db IIB T5 Gb для взрывоопасных зон и наружной установки. Реле, RS-485 Modbus RTU, опционально токовая петля; самотестирование и подогрев.

Взрывозащищённый ИК-извещатель пламени «Набат 3ИК Exd»

Модели семейства

Исполнение 1 (стандартная комплектация)Релейные выходы «Пожар» и «Неисправность» и цифровой интерфейс RS-485 (Modbus RTU).

Маркировка взрывозащиты	1Ex db IIB T5 Gb, Ex tb IIIC T100°C Db
Дальность ТП-5 / ТП-6 (до 15 с)	не менее 50 / 40 м при высокой чувствительности; 35 / 25 м при низкой
Угол обзора	не менее 90°
Питание	24 В постоянного тока, работоспособен при 10–29 В
Ток без подогрева	не более 65 мА в дежурном режиме и «Неисправность»; не более 110 мА в режиме «Пожар»
Ток с подогревом	не более 250 мА во всех режимах
Контакты реле	2 А при 60 В (пост.) и 2 А при 120 В (перем.)
Степень защиты	IP68
Температура	от -60 до +75 °C с подогревом; от -40 до +75 °C без подогрева
Габариты с кронштейном	не более 215×115×160 мм (L×B×H), без кабельного ввода
Масса	не более 1800 г

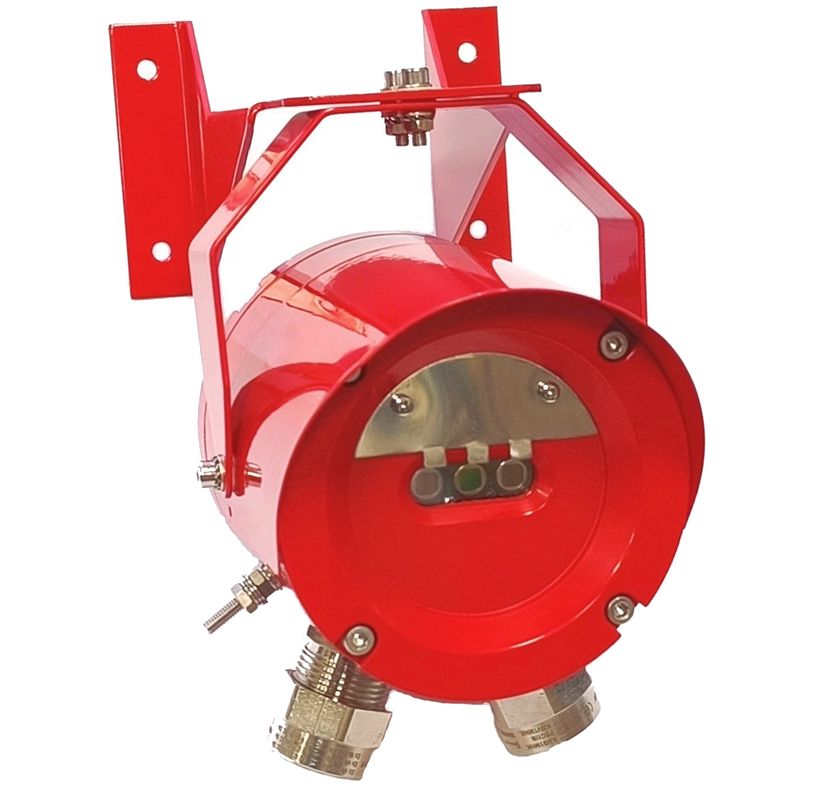

Исполнение 2 (расширенная комплектация)То же плюс изолированный аналоговый интерфейс «токовая петля 0–20 мА».

Токовая петля (±0,3 мА)

4 мА — дежурный режим; 2 мА — «Неисправность»; 20 мА — «Пожар»

Как это работает и подключается

Обнаруживает пламя по пульсирующему излучению в трёх ИК-диапазонах: измерительном и двух опорных; помимо спектральной используется частотная селекция.
Самотестирование с внутренним источником излучения проверяет чистоту входного окна, фоточувствительные элементы и схему; внешние источники излучения для этого не нужны. Отключается переключателем «КЗО» на плате коммутации.
Индикация: два светодиода. Дежурный режим — зелёный непрерывно; «Неисправность» — красный мигает раз в секунду (блокирует переход в «Пожар»); «Пожар» — красный непрерывно. Сброс «Пожара» — снять питание не менее чем на 3 с или команда «Сброс» по RS-485.
Состояние реле: дежурный режим — «Пожар» обесточено, «Неисправность» запитано; «Неисправность» — оба обесточены; «Пожар» — оба запитаны.
Настройки на плате коммутации (заводское положение всех микропереключателей — ON): «КЗО» (передача «Неисправность», самотестирование), «Чувств.» (высокая/низкая) и «Подогрев». Низкая чувствительность повышает помехозащищённость на сложных объектах.
RS-485: Modbus RTU; поддерживаются чтение регистра 1 (функция 0х04) и запись регистра 2 (функция 0х06). Адреса 1–247; заводские настройки — адрес 1, 19200 бод, 8 бит, 2 стоп-бита, без чётности.
Скорости по коду в младшем байте: 0х01 — 1200, 0х02 — 2400, 0х04 — 4800, 0х08 — 9600, 0х10 — 19200, 0х20 — 38400 бод. Сброс в дежурный режим — запись 0х05 в младший байт регистра 2 (старший байт — адрес извещателя, 0 — широковещательно).
Адрес и скорость можно задать программой-конфигуратором «nabat.exe» с сайта производителя (Windows 7, 8, 10).

Монтаж

Монтаж по проекту (ГОСТ IEC 60079-14, гл. 7.3 ПУЭ, ПТЭЭП). Закрепить кронштейн, ослабить винты кронштейна, снять основание (четыре винта), смонтировать кабель в кабельном вводе, подключить проводники к клеммным колодкам на плате коммутации (сечение до 2,5 мм²), установить основание на место четырьмя винтами до упора.
Кабельный ввод в комплект извещателя не входит: заказчик покупает его сам или заказывает вместе с извещателем. Отверстие в корпусе — резьба М20х1,5; нужен взрывозащищённый ввод с сертификатом ТР ТС 012/2011, маркировкой не ниже 1Ex db IIB Gb, Ex tb IIIC Db и степенью защиты не ниже IP68. Корпус выпускается под один или под два ввода. Ввод и заглушки — по списку в приложении Б РЭ (КОВ1МНК, КНВМ1М-12НК, КНВТН1М1GНК, КНВ1МНК и др.).
Оптическая ось должна идти вниз под углом к горизонту 10–20 градусов — иначе на входном окне копится влага. На открытой площадке ставить под защитный козырёк (он в комплекте).
Подключить провод защитного заземления к клемме заземления на корпусе.
Схемы подключения по выходам — на рисунках РЭ: нормально-разомкнутые и нормально-замкнутые контакты реле «Пожар», аналоговый интерфейс 4–20 мА (изолированный и неизолированный), RS-485.
После подачи питания несколько секунд идёт самоконтроль, затем дежурный режим; дальше самоконтроль запускается сам каждые десять минут.
Перед проверкой работоспособности отключить всё пожаротушение и оповещение, подключённое к системе пожарной сигнализации. После проверки опломбировать один из крепёжных винтов основания.
Обслуживание: ТО-1 не реже раза в три месяца (осмотр, коррозия, кабельные вводы, заглушки, клемма заземления, очистка окна и отражателя самотестирования мягкой кистью), ТО-2 не реже раза в шесть месяцев (плюс протирка хлопковой салфеткой со спиртом и проверка тестовым фонарём). В тяжёлых условиях интервалы сокращать.

Примеры

Наружная установка в зоне Ex

Допускается применение внутри и снаружи в газовых зонах классов 1 и 2 и пылевых зонах 21 и 22, кроме подземных выработок шахт и рудников и их наземных строений, опасных по рудничному газу или пыли; также возможна установка вне взрывоопасных зон.

Интеграция по RS-485

Извещатель подключается к контроллеру верхнего уровня по Modbus RTU и отдаёт режим и состояние; по той же шине возможен сброс.

Частые вопросы

Нужен ли внешний тестовый источник для проверки?

Для автоматической проверки — нет, есть встроенная система самотестирования. Проверку реакции на пламя в составе системы делают тестовым фонарём.

Срок службы и гарантия?

Максимальный срок службы 10 лет; гарантия 36 месяцев с ввода в эксплуатацию, но не более 42 месяцев с даты изготовления.

Что в комплекте?

Извещатель, кронштейн, защитный козырёк, руководство и сертификат ТР ТС 012/2011; кабельный ввод и заглушка — в зависимости от варианта корпуса, по заказу.

Нюансы и грабли

Запрещено: откручивать винты и открывать переднюю крышку; подавать питание вне диапазона 10–29 В; применять кабель, диаметр которого не подходит кабельному вводу; эксплуатировать без кабельных вводов; открывать извещатель во взрывоопасной среде, не отключив питание.
Извещатель с механическими повреждениями корпуса или крепежа использовать нельзя.
Для чистки окна и отражателя нельзя абразивы, любые растворители кроме этилового спирта, грубую ткань и жёсткие кисти — прибор выйдет из строя.
Мощные источники ИК-излучения в поле зрения снижают помехозащищённость; между извещателем и зоной не должно быть преград; дым ослабляет излучение пламени, поэтому в помещении при возможном густом дыме ставить не ближе одного метра от потолка.
Не ставить там, где возможны газы, пары и аэрозоли, вызывающие коррозию корпуса.
Извещатель в режиме «Пожар», а ППК в дежурном — неисправен шлейф или неправильная схема подключения.
При смене адреса по RS-485 автоматически меняется и код скорости обмена (и наоборот) — следить за байтом скорости.
Ремонт — только на предприятии-изготовителе; при следах постороннего вмешательства в конструкцию, схему или ПО изготовитель вправе отказать в ремонте.
РЭ называет извещатель «адресным», но описывает только выходы: реле, токовую петлю и RS-485 (адрес — адрес Modbus); схему включения в адресную линию ППКП искать у производителя.

Документация

Гириконд — НАБАТ 3ИК Exd, РЭ ИП 330-8-1 (ТЦАФ.425241.032 РЭ)
