НАБАТ 5М (ИП330-5М-1) — ИК-извещатель пламени с релейным выходом, обыкновенное и искробезопасное исполнение

Неадресный ИК-извещатель пламени в алюминиевом корпусе IP67 с оптоэлектронным реле. Подключается двумя или четырьмя проводами; взрывозащищённое исполнение 0Ex ia IIC T6 Ga X.

Модели семейства

ИП330-5М-1 «НАБАТ 5М», обыкновенное исполнениеВыход — замыкание нормально разомкнутых контактов оптоэлектронного реле в режиме «Пожар». Двухпроводное (питание по шлейфу) или четырёхпроводное (отдельное питание) подключение.

Чувствительность	ТП-5 — 25 м и ТП-6 — 25 м (1-й класс по ГОСТ 34698-2020), срабатывание не более чем за 3 с
Угол обзора	не менее 90°
Питание	24 В постоянного тока, работоспособен при 8–29 В; допускается прерывание или переполюсовка до 100 мс с частотой не более 1,5 Гц
Ток	не более 250 мкА в дежурном режиме и «Неисправность»; не более 5 мА в режиме «Пожар»
Контакты реле	не менее 300 мА и 50 В
Степень защиты	IP67
Температура	от -50 до +55 °C
Габариты с кронштейном	не более 177×113×119 мм (L×B×H)
Масса	не более 600 г

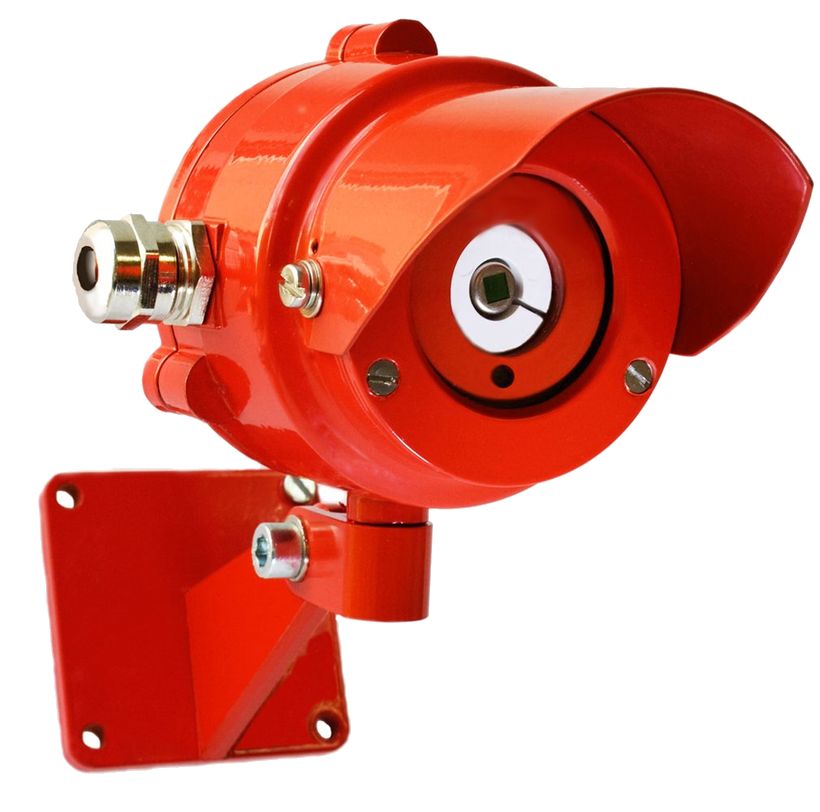

ИП330-5М-1 «НАБАТ 5М», взрывозащищённое исполнениеИскробезопасная электрическая цепь уровня ia, маркировка 0Ex ia IIC T6 Ga X. Только для подключения к сертифицированным искробезопасным цепям шлейфа и питания.

Параметры искробезопасных цепей	Ui=29 В, Ii=110 мА, Ci=1000 пФ, Li=0,1 мГн, Pi=0,65 Вт
Зоны	класса 0 и ниже, смеси категорий IIA, IIB, IIC, температурные классы Т1–Т6
Питание	работоспособен при 8–29 В
Температура	от -50 до +55 °C
Степень защиты	IP67

Как это работает и подключается

Дежурный режим — проблесковый зелёный светодиод; «Пожар» — непрерывный красный. Сброс — прервать питание не менее чем на 3 с.
У извещателей со встроенной системой проверки чистоты входного окна при загрязнении включается «Неисправность» (красный проблесковый). Извещатель при этом продолжает реагировать на ИК-излучение пламени, но с пониженной чувствительностью. После очистки окна возвращается в дежурный режим примерно за минуту.
При двухпроводном подключении ток в режиме «Пожар» задаётся добавочным резистором: Iпож = 4 + (Uшл – 0,7)/(Rд + 0,4), где ток в мА, напряжение в В, сопротивление в кОм.
Дальность для очага площадью S: L = 25√(S/0,1) м, то есть 79 м для очага 1 м²; минимальная площадь очага на 100 м — 1,6 м² (ТП-5) и 3,2 м² (ТП-6).

Монтаж

Закрепить основание кронштейна на стене, потолке или специальных приспособлениях, снять основание извещателя (три винта), протянуть кабели через два гермоввода (если кабель один, второй ввод закрыть заглушкой из комплекта), подключить проводники к клеммной колодке (до 2,5 мм²), поставить основание и затянуть гермовводы до полного уплотнения резиновой втулкой.
Кабель — только круглого сечения диаметром от 4,5 до 8 мм, иначе корпус теряет герметичность.
При двухпроводном подключении в клеммную колодку ставится перемычка и добавочный резистор по схеме.
Повернуть извещатель на кронштейне по проекту, закрепить и опломбировать один из винтов основания после проверки.
Предмонтажная проверка: источник постоянного тока 10–14 В при токе 10 мА; МТО с расстояния 10–15 см не менее 3 с; омметром между контактами 3 и 5 сопротивление в «Пожаре» не более 3,5 Ом; лампа накаливания 60 Вт при освещённости до 250 лк в течение минуты — «Пожар» быть не должно.
Взрывозащищённое исполнение: соблюдать Ui ≥ U0, Ii ≥ I0, Pi ≥ P0, ΣCi + Cш ≤ C0, ΣLi + Lш ≤ L0; кабель с изолированными проводами, электрическая прочность изоляции не менее 500 В; корпус заземлить; подключения при отключенном питании.
На открытой площадке ставить под навес или козырёк.
Обслуживание: ТО-1 (осмотр, очистка окна кистью) и ТО-2 (то же + протирка окна фланелью со спиртом и проверка). Периодичность в месяцах: офисы и жилые 6 и 12, общественные 4 и 6, производственные, склады, гаражи 3 и 6.

Примеры

Шлейф Сигнал / С2000-4 двухпроводный

Схема производителя для обыкновенного исполнения: ППКОП Сигнал-10, Сигнал-20, Сигнал-20М, Сигнал-20П, С2000-4, С2000-АСПТ; до 6 извещателей, добавочные резисторы 5,6 кОм ±5 % у каждого и оконечный 3,3 кОм ±5 % (режим сработки по двум извещателям).

Взрывозащищённый «Набат 5М» на Сигнале

Через барьер БИС-1. Двухпроводное: до 4 извещателей, 5,6 кОм и 3,3 кОм ±5 %. Четырёхпроводное (отдельное питание от РИП-24/РИП-12): добавочные 1,3 кОм ±5 %, оконечный 3,3 кОм ±5 %, до 8 извещателей (до 4 для РИП-12).

Частые вопросы

Чем Набат 5М отличается от Набат 1?

Выход — реле (Набат 1 — ток шлейфа), корпус алюминиевый IP67, два гермоввода, возможны двух- и четырёхпроводное подключение; взрывозащищённое исполнение 0Ex ia, а не 1Ex ib.

Срок службы и гарантия?

Назначенный срок службы 10 лет; гарантия 36 месяцев с ввода в эксплуатацию, но не более 54 месяцев с изготовления; хранение 18 месяцев.

Нюансы и грабли

Взрывозащищённое исполнение во взрывоопасной зоне проверять только тестовым фонарём «Набат ФТ»; МТО (спичка, зажигалка, свеча) в зоне запрещены.
Знак «Х» в маркировке: только сертифицированные искробезопасные цепи, заземлённый корпус, без механических воздействий, дающих искрение трением.
Несоблюдение условий по Ui, Ii, Pi, C0 и L0 нарушает искробезопасность.
Освещённость не выше 2500 лк от люминесцентных и 250 лк от ламп накаливания, держатели люминесцентных ламп не ближе 30 см в поле зрения; объекты выше 100 ºС в поле зрения недопустимы.
Нет срабатывания от тестового очага — засветка выше норм; «Неисправность» — грязное окно, протереть фланелью со спиртом.
Ремонт — только на предприятии-изготовителе; перед возвратом — в техподдержку.
Выдержать извещатель после мороза при комнатной температуре не менее двух часов перед вскрытием упаковки.
