НАБАТ ФТ — взрывозащищённый тестовый фонарь для извещателей пламени «Набат»

Аккумуляторный фонарь 1Ex d IIB T4 Gb X: излучением в ИК и УФ имитирует пламя и переводит извещатели «Набат» в «Пожар». Не средство измерения.

Фонарь тестовый взрывозащищённый «НАБАТ ФТ»

Модели семейства

НАБАТ ФТ, исполнение 1Для проверки всех моделей извещателей пламени «Набат» — обыкновенных и взрывозащищённых.

Дальность до «Пожар»: «Набат 1», «Набат 5М»	до 3 м
Дальность: «Набат ИК/УФ»	до 4 м
Дальность: «Набат УФ»	до 5 м
Маркировка взрывозащиты	1Ex d IIB T4 Gb X
Степень защиты	IP65
Температура	от -10 до +50 °C
Габариты	диаметр не более 90 мм, длина не более 200 мм
Масса	не более 1,5 кг

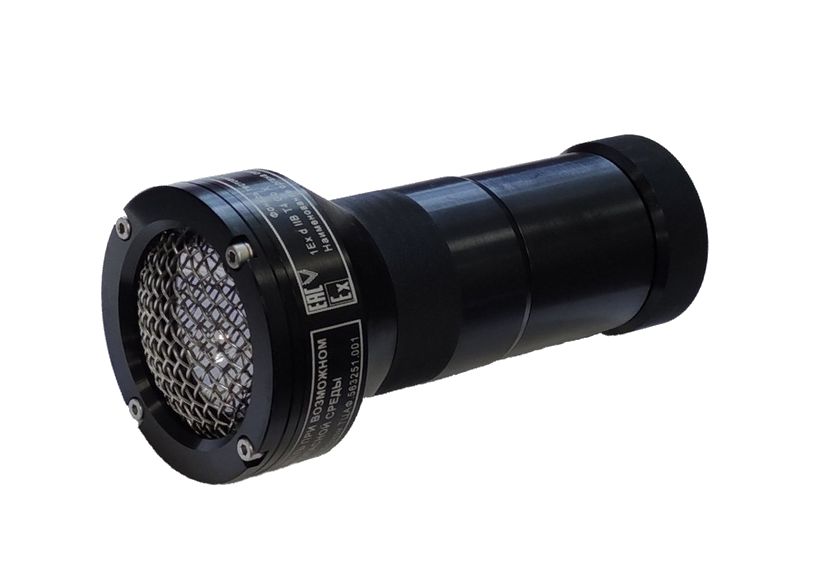

НАБАТ ФТ, исполнение 2Для ИК-извещателей «Набат 1» и «Набат 5М», рассчитанных на условия с нагретыми телами свыше 100 °С в поле зрения и прямой солнечной засветкой до 70 000 лк. Работает только с оптической приставкой ТЦАФ.301519.008 из комплекта поставки.

Дальность до «Пожар» (с приставкой)	до 3 м
Маркировка взрывозащиты	1Ex d IIB T4 Gb X
Степень защиты	IP65
Температура	от -10 до +50 °C
Габариты	диаметр не более 90 мм, длина не более 200 мм
Масса	не более 1,5 кг

Как это работает и подключается

Фонарь включается поворотом кольца на 360°. Горит (35 ± 5) секунд, затем автоматически уходит в «Паузу» на (35 ± 5) секунд — лампа остывает, включить её в это время нельзя. Повторный поворот кольца раньше времени переводит в «Паузу» вручную.
Если аккумуляторы разряжены, фонарь трижды коротко мигает лампой и уходит в «Выключен».
Питание — батарейный блок с двумя последовательно соединёнными литий-ионными аккумуляторами; заряд от штатного зарядного устройства, диапазон зарядных напряжений от 9 до 12 В постоянного тока, ток не более 800 мА, полный заряд не более 8 часов.
При зарядке светодиод батарейного блока горит красным, по окончании — зелёным.
Результат проверки — непрерывное красное свечение индикатора тестируемого извещателя.

Монтаж

Перед выходом в зону: убедиться, что исполнение фонаря соответствует исполнению проверяемых извещателей; осмотреть — винты защитной сетки затянуты, крышка закручена до отказа и зафиксирована стопорным винтом, нет повреждений корпуса, крышки, стекла и сетки. У исполнения 2 проверить крепление оптической приставки.
Проверить заряд: повернуть кольцо на 360°; если вместо «Включен» получен режим «Разряжен» — зарядить.
Зарядка: шестигранным ключом 1,5 мм из комплекта выкрутить стопорный винт, открутить крышку, подключить штатное зарядное устройство к разъёму батарейного блока (вынимать блок не нужно), включить в сеть переменного тока 110–220 В, 50 Гц. После зарядки крышку навинтить до упора и законтрить стопорным винтом.
При длительном хранении заряжать не реже одного раза в три месяца.
Замену батарейного блока и лампы накаливания делать только вне взрывоопасной зоны; лампу менять в перчатках. Причины плохой работы: сильно загрязнены защитная сетка и стекло (очистить сетку и оптический фильтр), села лампа, разряжен или выработал ресурс батарейный блок.

Примеры

Проверка извещателя во взрывоопасной зоне

Включить фонарь, направить луч на фотоприёмник извещателя на расстояние не больше указанного для его модели, убедиться, что светодиод извещателя горит непрерывно красным.

Частые вопросы

Какой срок службы фонаря?

Назначенный срок службы 10 лет; он не распространяется на лампу накаливания и батарейный блок.

Гарантия?

Гарантийный срок эксплуатации 36 месяцев, на батарейный блок ТЦАФ.563251.001 — 12 месяцев.

Можно ли заменить лампу на месте монтажа?

Замена лампы и батарейного блока конструкцией предусмотрена, но делать её можно только вне взрывоопасной зоны.

Нюансы и грабли

Перед проверкой отключить любое оборудование пожаротушения, подключённое к системе пожарной сигнализации.
Заряжать, открывать, менять лампу или батарейный блок во взрывоопасной зоне запрещено; разобранный фонарь в зону вносить нельзя. Знак «Х» в маркировке — именно об этом.
Нельзя использовать фонарь во взрывоопасной зоне с видимыми повреждениями корпуса.
Применять разрешается в зонах классов 1 и 2 с газовыми средами категорий IIА и IIВ температурных классов Т1 – Т4.
Проверяет только извещатели пламени серии «Набат» производства АО «НИИ «Гириконд».
Перепутать исполнение: исполнение 1 не подходит для извещателей, рассчитанных на засветку и нагретые тела — для них нужно исполнение 2 с приставкой. Нет реакции — сначала проверить соответствие исполнений.
Извещатели реагируют только с очень малого расстояния — признак загрязнённой защитной сетки и стекла фонаря.
Фонарь не для точного контроля чувствительности: это проверка работоспособности.

Документация

Гириконд — Фонарь тестовый взрывозащищённый «НАБАТ ФТ», руководство по эксплуатации
