НАБАТ ИК/УФ (ИП329/330-3-1) — ИК+УФ извещатель пламени с релейным выходом

Двухканальный извещатель (ИК и УФ) в алюминиевом корпусе IP67 с оптоэлектронным реле. Обыкновенное и искробезопасное исполнение 0Ex ia IIC T6 Ga X.

Многодиапазонный извещатель пламени «Набат ИК/УФ»

Модели семейства

ИП329/330-3-1 «НАБАТ ИК/УФ», обыкновенное исполнениеЗамыкание нормально разомкнутых контактов оптоэлектронного реле в «Пожар». Двухпроводное (питание по шлейфу) или четырёхпроводное (отдельное питание) подключение.

Чувствительность	ТП-5 — 25 м и ТП-6 — 25 м (1-й класс по ГОСТ 34698), срабатывание не более чем за 6 с
Диапазоны	ИК 0,9–4,5 мкм и УФ 180–260 нм
Угол обзора	не менее 90°
Питание	24 В постоянного тока, работоспособен при 8–29 В; допускается прерывание или переполюсовка до 100 мс с частотой не более 1,5 Гц
Ток	не более 400 мкА в дежурном режиме и «Перегрузка»; не более 5 мА в режиме «Пожар»
Контакты реле	300 мА и 50 В
Степень защиты	IP67
Температура	от -50 до +55 °C
Габариты с кронштейном	не более 177×113×119 мм (L×B×H)
Масса	не более 600 г

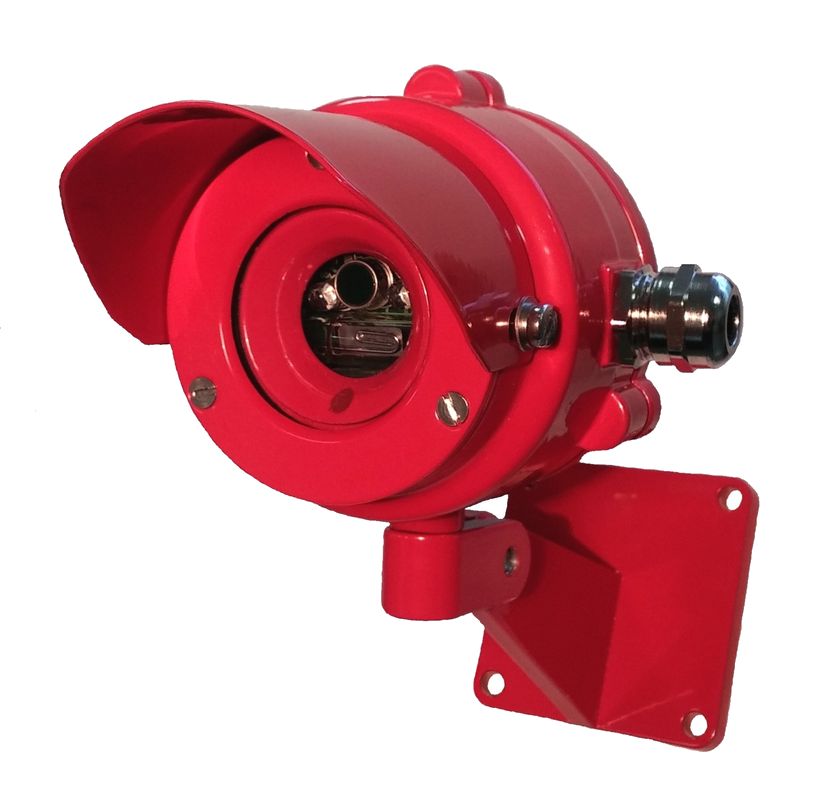

ИП329/330-3-1 «НАБАТ ИК/УФ», взрывозащищённое исполнениеИскробезопасная цепь уровня ia, маркировка 0Ex ia IIC T6 Ga X; только сертифицированные искробезопасные цепи шлейфа и питания.

Параметры искробезопасных цепей	Ui=29 В, Ii=110 мА, Ci=1000 пФ, Li=0,1 мГн, Pi=0,65 Вт
Зоны	класса 0 и ниже, смеси категорий IIA, IIB, IIC, температурные классы Т1–Т6
Температура	от -50 до +55 °C
Степень защиты	IP67

Как это работает и подключается

ИК-канал — многоспектральный фотогальванический приёмник; УФ-канал — отдельный УФ-фотоприёмник. Микроконтроллер сравнивает сигналы пламени и фоновых помех.
Дежурный режим — проблесковый зелёный светодиод; «Пожар» — непрерывный красный; «Перегрузка» — красный проблесковый.
Из «Пожара» выход — прерывание питания не менее чем на 3 с. Из «Перегрузки» — снижение воздействующего излучения до уровня, когда светодиоды показывают дежурный режим.
В «Перегрузке» помехозащищённость падает; чтобы восстановить, нужно убрать источник излучения или перенести извещатель.
Дальность для очага площадью S: L = 25√(S/0,1) м для ТП-5 (79 м для 1 м²); минимальная площадь очага на 100 м — 1,6 м² (ТП-5) и 3,2 м² (ТП-6).

Монтаж

Закрепить основание кронштейна на стене, потолке или специальных приспособлениях, снять основание извещателя (три винта), протянуть кабели шлейфа через два гермоввода (если кабель один, второй ввод закрыть заглушкой из комплекта), подключить проводники к клеммной колодке (до 2,5 мм²).
Кабель — только круглого сечения диаметром от 4,5 до 8 мм, гермовводы затянуть до полного уплотнения резиновой втулкой; иначе корпус теряет герметичность.
При двухпроводном подключении в клеммную колодку ставятся перемычка и добавочный резистор по схеме; ток в режиме «Пожар» задаётся его сопротивлением: Iпож = 4,5 + (Uшл – 0,7)/(Rд + 0,4), ток в мА, напряжение в В, сопротивление в кОм.
Развернуть извещатель на кронштейне по проекту, закрепить; после проверки опломбировать один из винтов основания.
На открытой площадке ставить под навес или козырёк.
Обслуживание: ТО-1 и ТО-2. Периодичность в месяцах: офисы и жилые 6 и 12, общественные 4 и 6, производственные, склады, гаражи 3 и 6.
Взрывозащищённое исполнение: соблюдать Ui ≥ U0, Ii ≥ I0, Pi ≥ P0, ΣCi + Cш ≤ C0, ΣLi + Lш ≤ L0; кабель с изолированными проводами, электрическая прочность изоляции не менее 500 В; корпус заземлить; подключения при отключенном питании.
Работоспособность взрывозащищённого исполнения в зоне проверять только тестовым фонарём «Набат ФТ» исполнение 1; МТО (спичка, зажигалка, свеча) во взрывоопасном помещении запрещены.
Перед монтажом можно проверить: источник постоянного тока 10–14 В при токе 10 мА; МТО с расстояния 10–15 см не менее 6 с — красный светодиод; омметром между контактами 3 и 5 сопротивление не более 3,5 Ом; лампа накаливания 60 Вт с освещённостью до 250 лк в течение минуты — ни «Перегрузки», ни «Пожара».
После монтажа обыкновенное исполнение проверять МТО с расстояния 15–20 см.

Примеры

Помехи ИК-диапазона

Если поток ИК превысил допустимый, извещатель уходит в режим «Перегрузка» и продолжает следить по УФ-каналу; сочетание двух фотоприёмников, по РЭ, практически исключает ложные срабатывания.

Частые вопросы

Срок службы и гарантия?

Назначенный срок службы 10 лет; гарантия 36 месяцев с ввода в эксплуатацию, но не более 54 месяцев с изготовления; хранение 18 месяцев.

Нюансы и грабли

В поле зрения не должно быть мощных источников ИК, способных вызвать перегрузку ИК-канала.
Эксплуатация запрещена при повреждении корпуса, кабельных вводов или защитного стекла (нарушена герметичность), без заземления корпуса и после достижения назначенного срока службы.
Знак «Х»: корпус из сплава АК-12 не должен подвергаться механическим воздействиям, вызывающим искрение трением; соблюдать ГОСТ IEC 60079-14 и ГОСТ 31610.25.
Несоблюдение условий по Ui, Ii, Pi, C0 и L0 нарушает искробезопасность.
Нет срабатывания от тестового очага — грязное окно, напряжение питания вне 8–29 В, помехи сильнее заявленных, либо извещатель неисправен.
Ремонт — только на предприятии-изготовителе.

Документация

Гириконд — НАБАТ ИК/УФ, РЭ ИП329/330-3-1 (ТЦАФ.425241.029 РЭ)
