НАБАТ ИК/УФ Exd (ИП 329/330-8-1) — ИК+УФ извещатель пламени во взрывонепроницаемой оболочке

Двухканальный (ИК и УФ) извещатель 1Ex db IIB T5 Gb, IP68. Реле, RS-485 Modbus RTU, опционально токовая петля; самотестирование, режим «Перегрузка».

Взрывозащищённый многодиапазонный извещатель пламени «Набат ИК/УФ Exd»

Модели семейства

Исполнение 1 (стандартная комплектация)Релейные выходы «Пожар» и «Неисправность» и цифровой интерфейс RS-485 (Modbus RTU). Встроенного подогрева нет.

Маркировка взрывозащиты	1Ex db IIB T5 Gb, Ex tb IIIC T100°C Db
Дальность ТП-5 / ТП-6 (до 15 с)	не менее 35 / 25 м при высокой чувствительности; 25 / 17 м при низкой
Угол обзора	не менее 90°
Диапазоны	ИК от 0,9 до 4,5 мкм и УФ от 180 до 260 нм
Питание	24 В постоянного тока, работоспособен при 10–29 В
Ток	не более 65 мА в дежурном режиме, «Неисправность» и «Перегрузка»; не более 110 мА в режиме «Пожар»
Контакты реле	2 А при 60 В (пост.) и 2 А при 120 В (перем.)
Степень защиты	IP68
Температура	от -50 до +60 °C
Габариты с кронштейном	не более 215×115×160 мм (L×B×H), без кабельного ввода
Масса	не более 1800 г

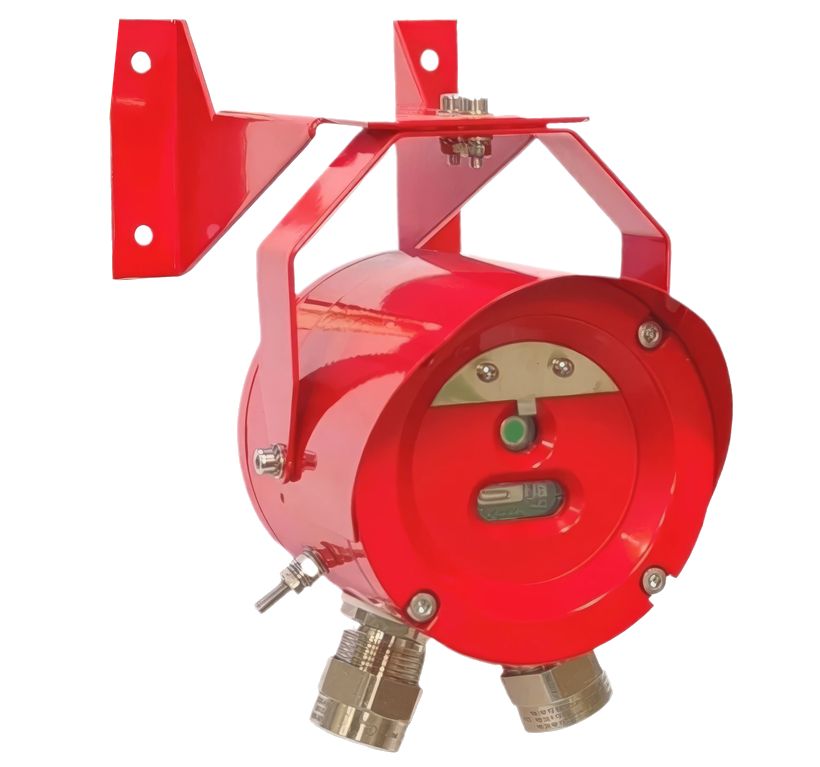

Исполнение 2 (расширенная комплектация)То же плюс изолированный аналоговый интерфейс «токовая петля 0–20 мА».

Токовая петля (±0,3 мА)

4 мА — дежурный режим; 2 мА — «Неисправность»; 3 мА — «Перегрузка»; 20 мА — «Пожар»

Как это работает и подключается

ИК-канал — многоспектральный фотогальванический приёмник в поддиапазонах от 0,9 до 4,5 мкм; УФ-канал — фотоприёмник 180–260 нм, интенсивность УФ анализируется несколько секунд.
Режим «Перегрузка» — поток ИК выше допустимого: красный светодиод мигает два раза в секунду, реле «Пожар» обесточено, «Неисправность» запитано, в токовой петле 3 мА. Извещатель продолжает контролировать только УФ-канал, помехозащищённость падает. Выход из режима — автоматически, когда поток ИК снизится; для восстановления помехозащищённости убрать источник излучения или перенести извещатель.
Самотестирование с внутренним источником проверяет чистоту окон, фотоприёмники и схему; выключается переключателем «КЗО».
Индикация: один двухцветный светодиод. Дежурный режим — зелёный; «Неисправность» — красный мигает раз в секунду; «Пожар» — красный непрерывно. Сброс «Пожара» — снять питание не менее чем на 3 с или команда «Сброс» по RS-485.
Микропереключатели на плате коммутации: «КЗО» и «Чувств.» (по умолчанию ON). Переключатель «Подогрев» в этом извещателе неактивен: встроенного подогрева нет.
RS-485: Modbus RTU; поддерживаются чтение регистра 1 (функция 0х04) и запись регистра 2 (функция 0х06). Адреса 1–247; заводские настройки — адрес 1, 19200 бод, 8 бит, 2 стоп-бита, без чётности.
Скорости по коду в младшем байте: 0х01 — 1200, 0х02 — 2400, 0х04 — 4800, 0х08 — 9600, 0х10 — 19200, 0х20 — 38400 бод. Сброс в дежурный режим — запись 0х05 в младший байт регистра 2 (старший байт — адрес извещателя, 0 — широковещательно).
Адрес и скорость можно задать программой-конфигуратором «nabat.exe» с сайта производителя (Windows 7, 8, 10).

Монтаж

Монтаж по проекту (ГОСТ IEC 60079-14, гл. 7.3 ПУЭ, ПТЭЭП). Закрепить кронштейн, ослабить винты кронштейна, снять основание (четыре винта), смонтировать кабель в кабельном вводе, подключить проводники к клеммным колодкам на плате коммутации (сечение до 2,5 мм²), установить основание на место четырьмя винтами до упора.
Кабельный ввод в комплект извещателя не входит: заказчик покупает его сам или заказывает вместе с извещателем. Отверстие в корпусе — резьба М20х1,5; нужен взрывозащищённый ввод с сертификатом ТР ТС 012/2011, маркировкой не ниже 1Ex db IIB Gb, Ex tb IIIC Db и степенью защиты не ниже IP68. Корпус выпускается под один или под два ввода. Ввод и заглушки — по списку в приложении Б РЭ (КОВ1МНК, КНВМ1М-12НК, КНВТН1М1GНК, КНВ1МНК и др.).
Оптическая ось должна идти вниз под углом к горизонту 10–20 градусов — иначе на входном окне копится влага. На открытой площадке ставить под защитный козырёк (он в комплекте).
Подключить провод защитного заземления к клемме заземления на корпусе.
Схемы подключения по выходам — на рисунках РЭ: нормально-разомкнутые и нормально-замкнутые контакты реле «Пожар», аналоговый интерфейс 4–20 мА (изолированный и неизолированный), RS-485.
После подачи питания несколько секунд идёт самоконтроль, затем дежурный режим; дальше самоконтроль запускается сам каждые десять минут.
Перед проверкой работоспособности отключить всё пожаротушение и оповещение, подключённое к системе пожарной сигнализации. После проверки опломбировать один из крепёжных винтов основания.
Обслуживание: ТО-1 не реже раза в три месяца (осмотр, коррозия, кабельные вводы, заглушки, клемма заземления, очистка окна и отражателя самотестирования мягкой кистью), ТО-2 не реже раза в шесть месяцев (плюс протирка хлопковой салфеткой со спиртом и проверка тестовым фонарём). В тяжёлых условиях интервалы сокращать.
Проверку во взрывоопасной зоне делать взрывозащищённым тестовым фонарём «Набат ФТ» исполнение 1 (заказывается отдельно) с расстояния до 4 метров.
После очистки окон из режима «Неисправность» извещатель должен сам вернуться в дежурный режим в течение двух минут.

Примеры

Объект с возможными ИК-помехами

Второй (УФ) канал продолжает контролировать пламя при перегрузке ИК-канала; сочетание двух фотоприёмников, по РЭ, практически исключает ложные срабатывания.

Интеграция по RS-485

Подключение к контроллеру верхнего уровня по Modbus RTU; состояние и режим читаются регистром 1.

Частые вопросы

Чем ИК/УФ Exd отличается от 3ИК Exd?

Два канала (ИК и УФ) вместо трёх ИК-диапазонов, есть режим «Перегрузка», нет подогрева; дальность по ТП-5/ТП-6 при высокой чувствительности 35/25 м против 50/40 м.

Срок службы и гарантия?

Максимальный срок службы 10 лет; гарантия 36 месяцев с ввода в эксплуатацию, но не более 42 месяцев с даты изготовления.

Что в комплекте?

Извещатель, кронштейн, защитный козырёк, руководство и сертификат ТР ТС 012/2011; кабельный ввод и заглушка — в зависимости от варианта корпуса, по заказу.

Нюансы и грабли

Запрещено: откручивать винты и открывать переднюю крышку; подавать питание вне диапазона 10–29 В; применять кабель, диаметр которого не подходит кабельному вводу; эксплуатировать без кабельных вводов; открывать извещатель во взрывоопасной среде, не отключив питание.
Извещатель с механическими повреждениями корпуса или крепежа использовать нельзя.
Для чистки окна и отражателя нельзя абразивы, любые растворители кроме этилового спирта, грубую ткань и жёсткие кисти — прибор выйдет из строя.
Мощные источники ИК-излучения в поле зрения снижают помехозащищённость; между извещателем и зоной не должно быть преград; дым ослабляет излучение пламени, поэтому в помещении при возможном густом дыме ставить не ближе одного метра от потолка.
Не ставить там, где возможны газы, пары и аэрозоли, вызывающие коррозию корпуса.
Извещатель в режиме «Пожар», а ППК в дежурном — неисправен шлейф или неправильная схема подключения.
При смене адреса по RS-485 автоматически меняется и код скорости обмена (и наоборот) — следить за байтом скорости.
Ремонт — только на предприятии-изготовителе; при следах постороннего вмешательства в конструкцию, схему или ПО изготовитель вправе отказать в ремонте.
В РЭ на ИК/УФ нет встроенного подогрева (в отличие от 3ИК Exd): рабочий диапазон температур от -50 до +60 °C.
РЭ называет извещатель «адресным», но описывает только реле, токовую петлю и RS-485 (адрес — адрес Modbus); схему включения в адресную линию ППКП искать у производителя.

Документация

Гириконд — НАБАТ ИК/УФ Exd, РЭ ИП 329/330-8-1 (ТЦАФ.425241.033 РЭ)
