НАБАТ УФ (ИП329-12М-1) — ультрафиолетовый извещатель пламени с релейным выходом

УФ-извещатель в алюминиевом корпусе IP67 с оптоэлектронным реле; возможно исполнение с самотестированием и реле «Неисправность». Обыкновенное и искробезопасное 0Ex ia IIC T6 Ga X.

Модели семейства

ИП329-12М-1 «НАБАТ УФ», обыкновенное исполнениеЗамыкание контактов реле «Пожар»; с функцией самотестирования — ещё и реле «Неисправность». Двух- или четырёхпроводное подключение.

Чувствительность	ТП-5 — 35 м и ТП-6 — 25 м (1-й класс по ГОСТ 34698), срабатывание не более чем за 6 с
Диапазон	УФ 180–260 нм
Угол обзора	не менее 90°
Питание	24 В постоянного тока, работоспособен при 8–29 В; допускается прерывание или смена полярности до 100 мс с частотой не более 1,5 Гц
Ток	не более 250 мкА в дежурном режиме; не более 5 мА в «Пожар»; не более 1,5 мА в «Неисправность»
Контакты реле	300 мА и 50 В
Степень защиты	IP67
Температура	от -50 до +60 °C
Габариты с кронштейном	не более 177×113×119 мм (L×B×H)
Масса	не более 600 г

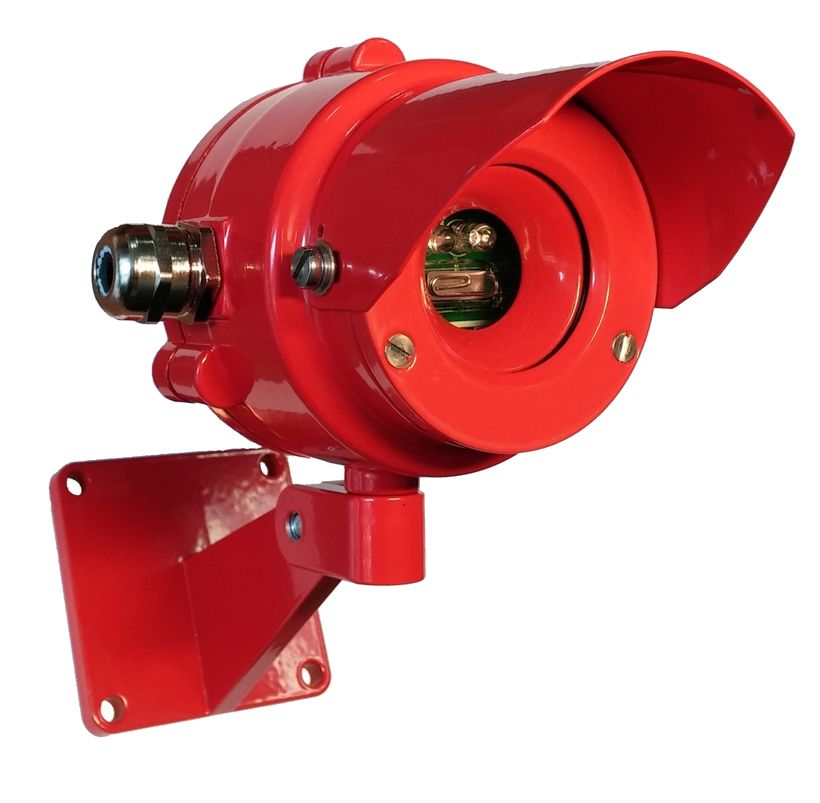

ИП329-12М-1 «НАБАТ УФ», взрывозащищённое исполнениеИскробезопасная цепь уровня ia, 0Ex ia IIC T6 Ga X.

Параметры искробезопасных цепей	при Ui=29 В Ii=110 мА; при Ui=15 В Ii=160 мА; Ci=1000 пФ, Li=0,1 мГн, Pi=0,65 Вт
Зоны	класса 0 и ниже, смеси категорий IIA, IIB, IIC, температурные классы Т1–Т6
Степень защиты	IP67

Как это работает и подключается

Единственный оптический элемент — УФ фоточувствительный элемент 180–260 нм; микроконтроллер выделяет сигнал пламени на фоне помех.
Дежурный режим — проблесковый зелёный; «Пожар» — непрерывный красный при воздействии излучения достаточной интенсивности в течение 6 с; «Неисправность» (только исполнение с самотестированием) — проблесковый красный.
Сброс из «Пожара» или «Неисправности» — прервать питание не менее чем на 3 с.
Дальность для очага площадью S: L = 35√(S/0,1) м для ТП-5 (110,7 м для 1 м²); минимальная площадь очага на 100 м — 0,82 м² (ТП-5) и 3,2 м² (ТП-6).

Монтаж

Закрепить основание кронштейна на стене, потолке или специальных приспособлениях, снять основание извещателя (три винта), протянуть кабели шлейфа через два гермоввода (если кабель один, второй ввод закрыть заглушкой из комплекта), подключить проводники к клеммной колодке (до 2,5 мм²).
Кабель — только круглого сечения диаметром от 4,5 до 8 мм, гермовводы затянуть до полного уплотнения резиновой втулкой; иначе корпус теряет герметичность.
При двухпроводном подключении в клеммную колодку ставятся перемычка и добавочный резистор по схеме; ток в режиме «Пожар» задаётся его сопротивлением: Iпож = 4,5 + (Uшл – 0,7)/(Rд + 0,4), ток в мА, напряжение в В, сопротивление в кОм.
Развернуть извещатель на кронштейне по проекту, закрепить; после проверки опломбировать один из винтов основания.
На открытой площадке ставить под навес или козырёк.
Обслуживание: ТО-1 и ТО-2. Периодичность в месяцах: офисы и жилые 6 и 12, общественные 4 и 6, производственные, склады, гаражи 3 и 6.
Взрывозащищённое исполнение: соблюдать Ui ≥ U0, Ii ≥ I0, Pi ≥ P0, ΣCi + Cш ≤ C0, ΣLi + Lш ≤ L0; кабель с изолированными проводами, электрическая прочность изоляции не менее 500 В; корпус заземлить; подключения при отключенном питании.
Работоспособность взрывозащищённого исполнения в зоне проверять только тестовым фонарём «Набат ФТ» исполнение 1; МТО (спичка, зажигалка, свеча) во взрывоопасном помещении запрещены.
Перед монтажом (в случае взрывозащищённого исполнения) можно проверить: источник постоянного тока 10–14 В при токе 10 мА; МТО с расстояния 15–20 см не менее 6 с — красный светодиод; омметром между контактами 3 и 5 сопротивление не более 3,5 Ом; лампа накаливания 60 Вт при освещённости до 250 лк в течение минуты не должна вызвать «Пожар».
После монтажа обыкновенное исполнение проверять МТО с расстояния 10–15 см.

Примеры

Объект с пламенем без дыма

УФ-канал реагирует на ультрафиолетовое излучение пламени; ложные срабатывания дают галогеновые лампы без защитного стекла и электросварочная дуга в поле зрения.

Частые вопросы

Чем Набат УФ отличается от Набат ИК/УФ?

Только УФ-канал, дальность по ТП-5 35 м (у ИК/УФ 25 м), рабочая температура до +60 °C, нет режима «Перегрузка»; возможна функция самотестирования с реле «Неисправность».

Срок службы и гарантия?

Назначенный срок службы 10 лет; гарантия 36 месяцев с ввода в эксплуатацию, но не более 54 месяцев с изготовления; хранение 18 месяцев.

Нюансы и грабли

Не размещать в контролируемой зоне галогеновые лампы и прожекторы без защитного стекла, не проводить там сварку — ложные срабатывания.
Несоблюдение условий по Ui, Ii, Pi, C0 и L0 нарушает искробезопасность.
Нет срабатывания — загрязнено входное окно: протереть фланелью со спиртом.
Ремонт — только на предприятии-изготовителе.

Документация

Гириконд — НАБАТ УФ, РЭ ИП329-12М-1 (ТЦАФ.425241.030 РЭ)
