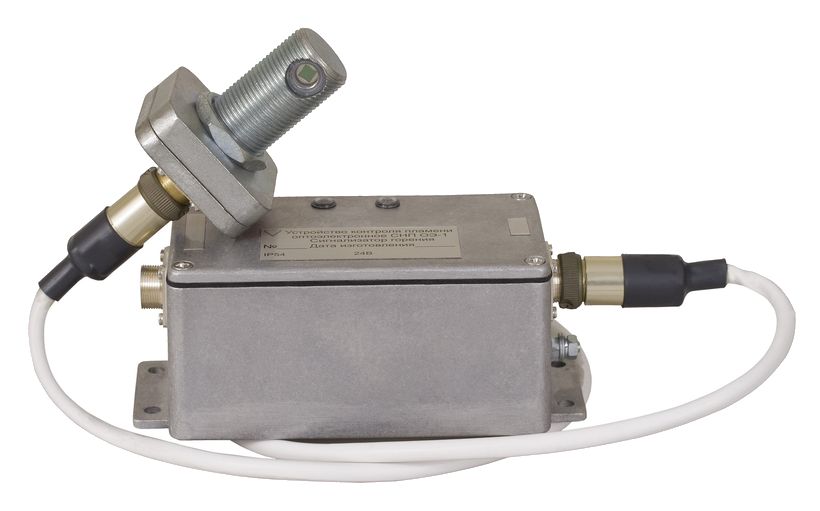

СНП ОЭ-1 — оптоэлектронное устройство контроля пламени горелок

Датчик пламени и сигнализатор горения для горелок типа ГБЛ на газе, мазуте или дизтопливе. Питание 24 В, выход — сухие контакты реле, режимы «Норма», «Пламя», «Отказ».

Модели семейства

СНП ОЭ-1 («П» — прямой, «У» — угловой)Комплект: датчик пламени, сигнализатор горения и соединительный кабель. На сайте производителя представлены варианты «П» (прямой) и «У» (угловой); чем они отличаются, в РЭ не сказано (в свидетельстве о приёмке есть поле «вариант»).

Назначение	контроль наличия пламени в горелках типа ГБЛ, сжигающих газ, мазут или дизельное топливо
Питание	24 В постоянного тока, допуск плюс 10 % минус 15 %
Ток потребления	не более 100 мА
Коммутация контактов 5,7 и 8,10	постоянный ток 2 А при напряжении до 30 В; переменный 0,5 А при напряжении до 115 В
Время срабатывания	не более 1 с на появление и пропадание пламени (ТП-5 на 12 м, ТП-6 на 8 м) и на обнаружение неисправности
Спектральный принцип	ИК-диапазон от 0,9 до 4,3 мкм, линии воды 2,8 мкм и углекислого газа 4,2 мкм
Температура окружающей среды	от -40 до +55 °C; корпуса не нагревать выше +58 °C
Датчик пламени	резьба М22х1,5, длина резьбовой части (40 ±1) мм; 56,3×46×46 мм
Сигнализатор горения	140×65×55 мм; степень защиты IP54
Кабель / масса	кабель (800 ± 50) мм; масса устройства не более 600 г

Как это работает и подключается

Режим «Норма» — пламени нет, самоконтроль исправен: контакты 8,10 разомкнуты, 5,7 замкнуты, зелёный индикатор горит, красный не горит.
Режим «Пламя»: контакты 8,10 и 5,7 замкнуты, оба индикатора горят непрерывно.
Режим «Отказ» (независимо от пламени): контакты 8,10 и 5,7 разомкнуты. Красный мигает, зелёный не горит — неисправность датчика или нет связи с ним; зелёный мигает, красный не горит — датчик перегрет выше рабочего диапазона.
«Отказ» запоминается до отключения питания. Без питания контакты разомкнуты, что соответствует признаку «Отказ».
Сразу после включения непродолжительное свечение двух индикаторов и замкнутые контакты — самоконтроль, а не неисправность.

Монтаж

Монтаж по проекту. Убедиться, что заводские номера датчика пламени и сигнализатора горения совпадают (номер сигнализатора — номер устройства).
Сигнализатор закрепить на корпусе горелки шурупами или винтами. Датчик ввернуть в резьбовое отверстие в боковой стенке горелки на глубину, при которой лучше всего виден факел, оптическая ось — на факел, зафиксировать контргайкой. Соединить датчик с сигнализатором кабелем.
Кабель питания и выхода — проводами сечением до 0,5 мм² через розетку РС10ТВ из комплекта; питание 24 В — на выводы 1 (+) и 2 (−) разъёма «Выход». Болт заземления — к заземлению проводом сечением не менее 1,5 мм².
Проверка до монтажа: источник 20–26 В при токе не менее 100 мА, зелёный светится. Мегаомметром: контакты 8,10 разомкнуты не менее 10 МОм, омметром: 5,7 замкнуты не более 1 Ом. МТО в 5–10 см от датчика — режим «Пламя», оба контакта замкнуты не более 1 Ом. Отключением кабеля от сигнализатора проверяется «Отказ»; вернуть в «Норму» — разомкнуть питание на время не более 3 с. Лампа накаливания 60 Вт при освещённости до 250 лк в течение 5 минут — ни «Отказа», ни «Пламени».
После монтажа проверить работу на пламени горелки.
ТО-1 каждые 6 месяцев (осмотр, проверка оси, очистка окна кистью), ТО-2 каждые 12 месяцев (то же с протиркой окна фланелью со спиртом и проверкой функционирования).

Примеры

Защита по погасанию факела

РЭ описывает применение в системах сигнализации и технологической защиты, действующих на отключение подачи топлива на горелку при её погасании.

Частые вопросы

Годится ли как пожарный извещатель?

Нет: РЭ описывает его как устройство контроля горения в горелках, с выходом сухими контактами для систем технологической защиты.

Срок службы и гарантия?

Назначенный срок службы 10 лет; гарантия на эксплуатацию 18 месяцев с ввода в эксплуатацию, на хранение 6 месяцев с изготовления.

Нюансы и грабли

Беречь входное окно датчика от повреждений и загрязнений; нагрев корпусов выше +58 °C снижает или вообще убирает чувствительность.
Пламя есть, а индикация «Норма» — излучение не попадает в объектив (препятствие, неверно выставлен датчик) или загрязнено окно; окно протереть фланелью со спиртом.
Красный мигает — обрыв соединительного кабеля, заменить кабель; зелёный мигает — перегрев датчика, устранить причину перегрева.
Не ставить в местах, где возможны газы, пары и аэрозоли, вызывающие коррозию.
Ремонт только при отключенном питании с записью в журнале эксплуатации; при неисправностях, не указанных в таблице РЭ, — на предприятие-изготовитель.
Датчик и сигнализатор парные — перепутать номера при монтаже нельзя.

Документация

Гириконд — Устройство контроля пламени СНП ОЭ-1, РЭ ТЦАФ.421225.001 РЭ
