АГС-11/1…/6 — генераторы огнетушащего аэрозоля для локального пожаротушения
Твердотопливные генераторы аэрозоля для тушения пожаров подкласса А2 и класса В (кабели, электрооборудование до 40 кВ). Шесть типоразмеров по объёму: 2,2/3,4/6,0/18,0/28,0/48,0 м³.
Модели семейства
АГС-11/1 (ГОА-II-0,11-050-008)Защищаемый объём 2,2 м³.
| Масса снаряжённого генератора | 0,6 + 0,06 кг |
| Масса заряда | 0,11 + 0,01 кг |
| Время подачи аэрозоля (20 °C) | 8 + 0,8 с |
| Выделяемое тепло | не более 371 кДж |
| Габариты (ШхДхВ) | 150×150×40 мм |
| Гарантийный срок | 18 месяцев |
| Срок службы | 10 лет |

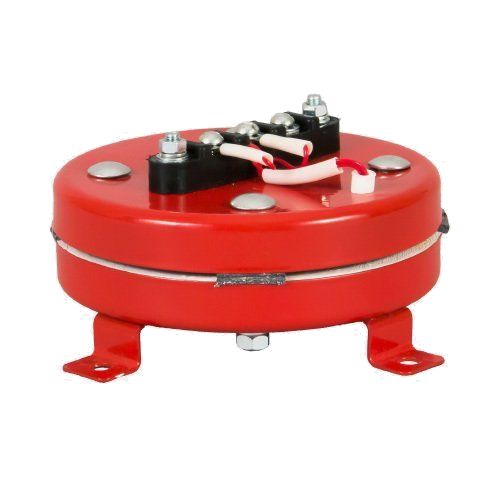

АГС-11/2 (ГОА-II-0,17-050-011)Защищаемый объём 3,4 м³.
| Масса снаряжённого генератора | 0,9 + 0,09 кг |
| Масса заряда | 0,17 + 0,01 кг |
| Время подачи аэрозоля (20 °C) | 11 + 1,1 с |
| Выделяемое тепло | не более 574 кДж |
| Габариты (ШхДхВ) | 150×150×70 мм |
| Гарантийный срок | 18 месяцев |
| Срок службы | 10 лет |

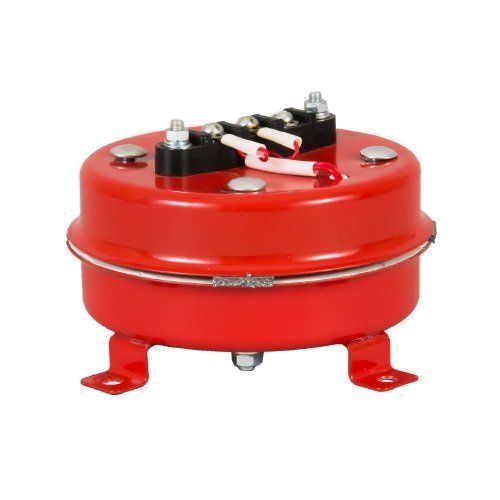

АГС-11/3 (ГОА-II-0,30-050-020)Защищаемый объём 6,0 м³.
| Масса снаряжённого генератора | 1,34 + 0,13 кг |
| Масса заряда | 0,3 + 0,02 кг |
| Время подачи аэрозоля (20 °C) | 20 + 2,0 с |
| Выделяемое тепло | не более 1013 кДж |
| Габариты (ШхДхВ) | 150×150×85 мм |
| Гарантийный срок | 18 месяцев |
| Срок службы | 10 лет |

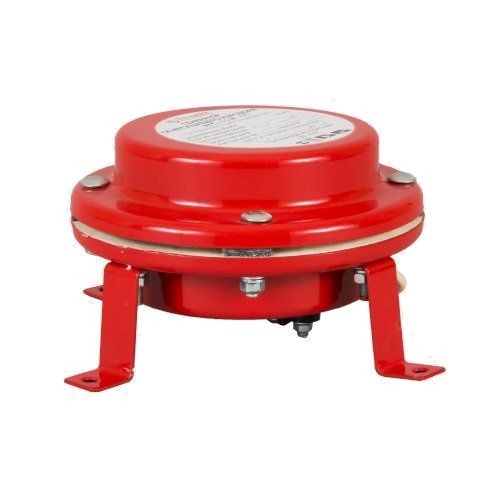

АГС-11/4защищаемый объём 18,0 м³
| Масса снаряжённого генератора | 2,1 + 0,21 кг |
| Масса аэрозолеобразующего заряда | 0,9 + 0,08 кг |
| Защищаемый объём (герметичность <0,001 м⁻¹) | 18,0 м³ |
| Время подачи аэрозоля при 20 °С | 25 + 2,5 с |
| Выделяемое тепло | не более 3038 кДж |
| Инерционность срабатывания | 2,0 ± 0,5 с |
| Габариты (без установочных деталей) | 214 × 214 × 97 мм |

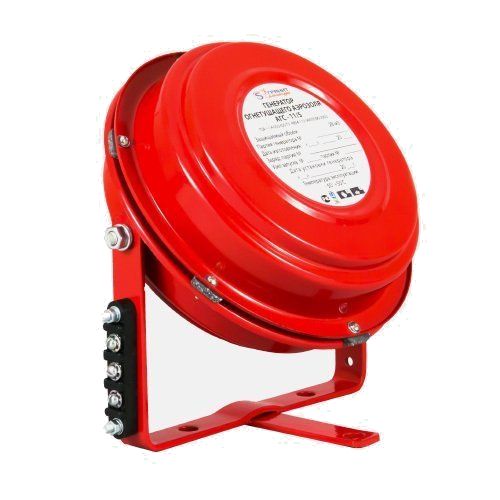

АГС-11/5защищаемый объём 28,0 м³
| Масса снаряжённого генератора | 4,38 + 0,4 кг |
| Масса аэрозолеобразующего заряда | 1,4 + 0,1 кг |
| Защищаемый объём (герметичность <0,001 м⁻¹) | 28,0 м³ |
| Время подачи аэрозоля при 20 °С | 50 + 5,0 с |
| Выделяемое тепло | не более 3867 кДж |
| Инерционность срабатывания | 2,0 ± 0,5 с |
| Габариты (без установочных деталей / с креплением) | 217 × 217 × 104 мм / 217 × 235 × 196 мм |

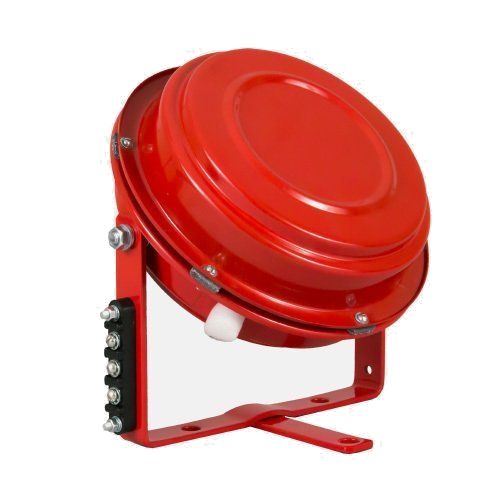

АГС-11/6защищаемый объём 48,0 м³
| Масса снаряжённого генератора | 4,91 + 0,49 кг |
| Масса аэрозолеобразующего заряда | 2,4 + 0,1 кг |
| Защищаемый объём (герметичность <0,001 м⁻¹) | 48,0 м³ |
| Время подачи аэрозоля при 20 °С | 40 + 4,0 с |
| Выделяемое тепло | не более 6629 кДж |
| Инерционность срабатывания | 2,0 ± 0,5 с |
| Габариты (без установочных деталей / с креплением) | 217 × 217 × 104 мм / 217 × 235 × 196 мм |
Как это работает и подключается
- Принцип действия — ингибирование химических процессов в пламени высокодисперсными частицами солей щелочных металлов, выделяющимися при сгорании аэрозолеобразующего заряда.
- Инерционность (время срабатывания) во всём диапазоне температур эксплуатации — 2,0 ± 0,5 с у всех шести моделей линейки; у /1, /2 и /3 время работы в интервале рабочих температур дополнительно растёт с типоразмером (6…10 с у /1, 9…15 с у /2, 15…26 с у /3).
- Электрический узел запуска в двух вариантах: УЗТ-7,5 (12–13,6 В, пусковой ток 1,5–1,9 А, сопротивление 7,8 ± 0,8 Ом, импульс не менее 1,5 с) или УЗТэ (ток срабатывания не менее 0,4 А при импульсе от 5 мс, безопасный ток 0,05 А при 1 В 5 мин, сопротивление 2,5–5 Ом).
- При включении в цепь питания 24 В — последовательно ставить резистор 6,8 Ом мощностью не менее 0,5 Вт для ограничения пускового тока.
- Максимальная температура корпуса генератора при работе — не более 150 °C; температура газоаэрозольного потока — 300 °C на 0,1 м, 150 °C на 0,2 м, 75 °C на 0,5 м.
Монтаж
- Размещать равномерно по площади помещения, направление выхода аэрозоля — в сторону свободного распространения, не на открытые проёмы и не на близко расположенное оборудование.
- Расстояние от сопловой щели генератора до оборудования, материалов и электропроводки — не менее 250 мм (зона пожароопасности); не устанавливать на сгораемых основаниях.
- При использовании нескольких генераторов на один объём — обеспечить их одновременное срабатывание; принудительную вентиляцию отключать до запуска генераторов.
- Перед монтажом: проверить целостность упаковки и корпуса, сверить данные упаковки/генератора/паспорта, замерить мультиметром сопротивление узла запуска и сопротивление изоляции проводов на корпус; концы проводов до окончания пусконаладки держать закороченными.
- Хранение — в заводской упаковке, +5…+40 °C, влажность до 80%, без агрессивных сред; штабелирование при транспортировании — не более 9 рядов на поддонах.
- Генератор устанавливается по проекту с учётом равномерного заполнения объёма аэрозолем; при необходимости — в несколько ярусов.
- До подключения — проверить целостность узла запуска и сопротивление изоляции; провода узла запуска держать замкнутыми до завершения ПНР всей системы.
- Максимальная температура корпуса генератора при работе не превышает 150 °С; размеры опасных зон малы (0,15–1,0 м) — но всё равно не направлять на людей и горючие материалы вплотную.
Примеры
Кабельные помещения и электроустановки
Тушит пожары подкласса А2 и класса В в помещениях с кабелями и электрооборудованием под напряжением до 40 кВ; концентрация кислорода при срабатывании практически не меняется.
Расчёт числа генераторов
Огнетушащая способность аэрозоля одинакова для всей линейки — 0,05 кг/м³; типоразмер выбирают по максимальному защищаемому объёму условно герметичного помещения (2,2/3,4/6,0 м³ при негерметичности <0,001 м⁻¹).
Частые вопросы
Чем отличаются АГС-11/1, /2 и /3?
Только защищаемым объёмом и массой заряда (2,2/3,4/6,0 м³) — принцип действия, инерционность срабатывания (2,0 ± 0,5 с) и электрические параметры узла запуска у всех трёх одинаковые.
Можно ли использовать в помещении, где могут находиться люди при пожаре?
Нет, паспорт прямо запрещает применение в помещениях, которые не могут быть покинуты людьми до начала работы генераторов.
Чем отличаются АГС-11/4, /5 и /6?
Массой заряда (0,9, 1,4 и 2,4 кг) и защищаемым объёмом (18, 28 и 48 м³ соответственно) — модель подбирают под объём помещения по проекту.
Есть ли другие модификации АГС-11 меньшего объёма?
Да, это АГС-11/1, /2 и /3 (защищаемый объём 2,2/3,4/6,0 м³) — они входят в эту же карточку, см. модели выше.
Нюансы и грабли
- Генератор не ремонтируется — после срабатывания или при механических повреждениях подлежит замене, разбирать запрещено.
- При сварочных работах генераторы ближе 3,0 м от источника открытого огня — снять или отсоединить от линии запуска и укрыть негорючим или смоченным материалом.
- После срабатывания убрать осевший аэрозоль (гигроскопичен, даёт слабощелочную реакцию, окисляет цветные металлы) в первые 24 часа, но не позднее 2–3 суток; работы — в резиновых перчатках и респираторе «лепесток».
- Безопасное пребывание человека в атмосфере сработавшего аэрозоля — не более 10 минут; генераторы нельзя применять в помещениях, которые люди не успеют покинуть до срабатывания.
- 18,0/28,0/48,0 м³ — объём условно герметичного помещения (параметр негерметичности <0,001 м⁻¹), реальную площадь считают по действующим нормативам, а не берут цифру буквально.
- Габариты АГС-11/5 и /6 совпадают (217×217×104 мм без крепления), но заряд и защищаемый объём разные — не путать модели по одним размерам, сверять маркировку на корпусе.
Документация
- Гранит-Саламандра — Руководство по эксплуатации АГС-11/1, ВЕПК.634239.11.1 РЭ
- Гранит-Саламандра — Руководство по эксплуатации АГС-11/2, ВЕПК.634239.11.2 РЭ
- Гранит-Саламандра — Руководство по эксплуатации АГС-11/3, ВЕПК.634239.11.3 РЭ
- Гранит-Саламандра — Генератор огнетушащего аэрозоля АГС-11/4, РЭ ВЕПК.634239.11.4 РЭ
- Гранит-Саламандра — Генератор огнетушащего аэрозоля АГС-11/5, РЭ ВЕПК.634239.11.5 РЭ
- Гранит-Саламандра — Генератор огнетушащего аэрозоля АГС-11/6, РЭ ВЕПК.634239.11.6 РЭ
