АГС-6 — генератор аэрозоля для кабельных помещений и электрооборудования до 40 кВ

Генератор аэрозоля АГС-6: АГС-6/1 на лапках для объёма 3,2 м³ и АГС-6/2 на кронштейнах для 52 м³. Кабельные помещения и электроустановки до 40 кВ, пожары подкласса А2 и класса В.

Модели семейства

АГС-6/1 (ГОА-II-0,38-100-019)малый генератор на лапках, защищаемый объём 3,2 м³

Масса снаряжённого генератора	1,2 + 0,1 кг
Масса аэрозолеобразующего заряда	0,38 −0,038 кг
Защищаемый объём (герметичность <0,001 м⁻¹)	3,2 м³
Время подачи аэрозоля при 20 °С	19 + 1,9 с
Инерционность срабатывания	2,0 ± 0,5 с
Габариты (Ш×Д×В)	150 × 150 × 87 мм
Монтаж	приварные лапки на дне корпуса
Группа механического исполнения	М25 по ГОСТ 17516-90
Гарантийный срок / срок службы	18 месяцев / 10 лет

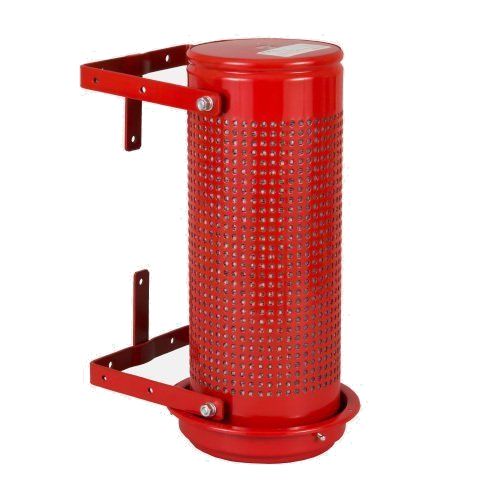

АГС-6/2 (ГОА-II-3,58-065-037)крупный генератор на кронштейнах, защищаемый объём 52 м³

Масса снаряжённого генератора	16,2 + 1,1 кг
Масса аэрозолеобразующего заряда	3,58 −0,2 кг
Защищаемый объём (герметичность <0,001 м⁻¹)	52,0 м³
Время подачи аэрозоля при 20 °С	37 + 3,7 с
Инерционность срабатывания	2,0 ± 0,5 с
Габариты (Ш×Д×В)	217 × 294 × 441 мм
Монтаж	кронштейны из комплекта поставки, опционально сборник конденсата аэрозоля
Гарантийный срок / срок службы	18 месяцев / 10 лет

Как это работает и подключается

Электрические узлы запуска ВЭЛ выпускаются в 4 вариантах: ВЭЛ, ВЭЛТХ (2–25 В, ток 0,4–5,0 А, сопротивление цепи 2,5–5 Ом) и ВЭЛр, ВЭЛТХр (12–13,6 В, ток 1,5–2 А, сопротивление 7,8 ± 0,8 Ом).
При включении в цепь питания 24 В — обязателен ограничивающий резистор 6,8 Ом мощностью не менее 0,5 Вт.
По способу приведения в действие АГС-6/1 делится на генераторы с электрическим или комбинированным пуском; по комплектации узлом запуска поставляется снаряжённым либо не снаряжённым.
Клеммная колодка для подключения узла запуска и пускового устройства расположена на крышке генератора.

Монтаж

АГС-6/1 устанавливается лапками, приваренными ко дну корпуса, рекомендуется в нижней части защищаемого объёма; расстояние до стен и оборудования — не менее 0,2 м, между генераторами — не менее 0,2 м.
АГС-6/2 монтируется на штатных кронштейнах (к стене или потолку), вертикально узлом запуска вверх; допускается горизонтально, но тогда сборник конденсата аэрозоля не используется. Размещать по возможности равномерно по площади помещения. Расстояние до стен и оборудования (зона пожароопасности) — не менее 0,5 м, между генераторами — не менее 1,5 м; при вертикальном креплении на стене саму стену защищают термостойким теплоизоляционным листом, перекрывающим генератор по периметру на 0,5 м.
У обеих моделей: струи аэрозоля не направлять на открытые проёмы и на близко расположенное оборудование, провода, кабели, открытые панели электроники; не устанавливать на сгораемых основаниях; перед запуском генераторов отключить принудительную вентиляцию защищаемого объёма; при нескольких генераторах на объём — обеспечить одновременное срабатывание.
Узел запуска вворачивается в резьбовое отверстие крышки после завершения монтажа генераторов и ПНР всей системы пожарной автоматики; при установке комбинированного узла — беречь термочувствительный элемент.
Электрооборудование помещений с генераторами должно отвечать требованиям ПУЭ; в проекте линий запуска — исключить токи наводок, способные вызвать несанкционированный пуск. Напряжение сигнала пуска — не более 36 В.
До окончания ПНР провода электрического узла запуска держат коротко замкнутыми.
Перед монтажом: проверить целостность упаковки и корпуса, сверить данные упаковки/генератора/паспорта, мультиметром проверить сопротивление узла запуска (по значениям РЭ для указанного в паспорте типа) и сопротивление изоляции проводов на корпус, убедиться в отсутствии напряжения на линиях пуска.

Примеры

Автоматическая установка аэрозольного пожаротушения

Электрический узел запуска ВЭЛ/ВЭЛр включается в шлейф прибора управления пожаротушением.

Автономная защита без прибора

Комбинированный узел запуска ВЭЛТХ/ВЭЛТХр срабатывает от термохимического шнура при 185–190 °С — генератор работает полностью автономно.

Частые вопросы

Чем отличаются АГС-6/1 и АГС-6/2?

Массой заряда (0,38 и 3,58 кг), защищаемым объёмом (3,2 и 52 м³) и способом крепления: /1 — на приварных лапках, /2 — на кронштейнах с опциональным сборником конденсата.

Нужен ли прибор управления для запуска?

Не обязательно: с комбинированным узлом ВЭЛТХ/ВЭЛТХр генератор срабатывает автономно от термохимического шнура; для сети с прибором используют электрический узел ВЭЛ/ВЭЛр.

Нюансы и грабли

3,2 и 52 м³ — объём условно герметичного помещения (параметр негерметичности <0,001 м⁻¹), а не любая площадь: расчёт реального объёма — по действующим нормативам проектирования.
АГС-6/1 и АГС-6/2 различаются не только массой заряда, но и способом крепления и допустимыми расстояниями (0,2/0,2 м у /1 против 0,5/1,5 м у /2) — переносить нормы одной модели на другую нельзя.
Генераторы не ремонтируются: после срабатывания или при повреждении корпуса — только замена. Запрещается использовать генератор для ручного тушения пожара, с механическими повреждениями корпуса или разбирать его.
Запрещается применять генераторы в составе автоматических установок в помещениях, которые не могут быть покинуты людьми до начала работы генераторов.
При случайном срабатывании во время пребывания людей в помещении — немедленно покинуть его, защитив дыхание тканевой повязкой, плотно закрыть за собой дверь, не тушить самостоятельно, вызвать пожарную охрану; безопасное присутствие в атмосфере сработавшего аэрозоля — не более 10 минут.
Уборка осевшего аэрозоля (гигроскопичен, вызывает окисление, особенно цветных металлов) — желательно в первые 24 часа, не позднее 2–3 суток: сухая уборка пылесосом/щёткой, затем влажная; работы — в резиновых перчатках и респираторе «лепесток».
Сварочные и другие огневые работы ближе 3 м от генератора — предварительно снять генератор либо, отключив от линий запуска, укрыть негорючим теплозащитным или смоченным водой материалом.

Документация

Гранит-Саламандра — Генератор огнетушащего аэрозоля АГС-6/1, РЭ ВЕПК.634239.6.1 РЭ
Гранит-Саламандра — Генератор огнетушащего аэрозоля АГС-6/2, РЭ ВЕПК.634239.6.2 РЭ
