АГС-7 — генератор аэрозоля для электрошкафов и кабельных помещений до 40 кВ

Генератор аэрозоля АГС-7: АГС-7/1 защищает объём 68 м³, АГС-7/2 — 138 м³. Кабельные помещения и электроустановки до 40 кВ, пожары подкласса А2 и класса В.

Модели семейства

АГС-7/1 (ГОА-II-3,40-050-090)меньшая модификация, защищаемый объём 68 м³

Масса снаряжённого генератора	7,3 ± 0,2 кг
Масса аэрозолеобразующего заряда	3,4 ± 0,15 кг
Защищаемый объём (герметичность <0,001 м⁻¹)	68,0 м³
Время подачи аэрозоля при 20 °С	90 ± 9 с
Инерционность срабатывания	2,0 ± 0,5 с
Габариты (Ш×Д×В)	250 × 206 × 360 мм
Группа генераторов	не более 6 шт., расстояние между осями ≥ 1,0 м
Гарантийный срок / срок службы	18 месяцев / 10 лет

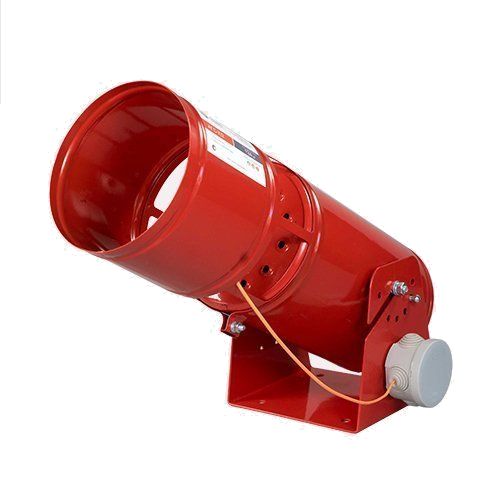

АГС-7/2 (ГОА-II-6,90-050-180)большая модификация, защищаемый объём 138 м³

Масса снаряжённого генератора	12,4 ± 0,3 кг
Масса аэрозолеобразующего заряда	6,9 ± 0,2 кг
Защищаемый объём (герметичность <0,001 м⁻¹)	138,0 м³
Время подачи аэрозоля при 20 °С	180 ± 18 с
Инерционность срабатывания	2,0 ± 0,5 с
Габариты (Ш×Д×В)	250 × 206 × 490 мм
Группа генераторов	не более 3 шт., расстояние между осями ≥ 1,0 м
Гарантийный срок / срок службы	18 месяцев / 10 лет

Как это работает и подключается

Электрические узлы запуска ВЭЛ выпускаются в 4 вариантах: ВЭЛ, ВЭЛТХ, ВЭЛр, ВЭЛТХр. ВЭЛ/ВЭЛТХ — напряжение 2–25 В, пусковой ток 0,4–5,0 А, сопротивление цепи 2,5–5 Ом; ВЭЛр/ВЭЛТХр — напряжение 12–13,6 В, пусковой ток 1,5–2 А, сопротивление 7,8 ± 0,8 Ом.
При включении в цепь питания 24 В — обязателен ограничивающий резистор 6,8 Ом мощностью не менее 0,5 Вт.
Ток контроля цепи запуска: не более 0,005 А при постоянном контроле, не более 0,05 А при периодическом (до 2 мин, перерывы не менее 10 мин).
Выбор типа узла запуска — на усмотрение заказчика в зависимости от схемы (автоматика или автономный термохимический пуск).

Монтаж

Генераторы крепятся к ограждающим конструкциям помещения штатным кронштейном; узел запуска вворачивается в центральное резьбовое отверстие после завершения монтажа и ПНР всей системы.
Расстояние от боковой поверхности генератора до конструкций, оборудования, электропроводки — не менее 300 мм; в конусе выхода аэрозоля (радиус 0,2 м, длина 2,0 м) не должно быть препятствий.
Ось аэрозольного потока не направлять на людей ближе 3 м; не устанавливать на сгораемых основаниях; обеспечить доступ для контрольно-профилактических работ.
Место установки выбирать так, чтобы горячая конденсированная фаза аэрозоля из сопловых отверстий не повреждала материалы и оборудование под генератором; если места без материалов и оборудования нет — защитить их термостойким материалом.
При использовании нескольких генераторов на один объём — обеспечить их одновременное срабатывание и отключение принудительной вентиляции до пуска.
Провода узла запуска до окончания ПНР держать коротко замкнутыми — риск случайного пуска от наводок; подключение к клеммной колодке — только после завершения ПНР всей системы.
Перед монтажом: проверить целостность упаковки и корпуса, сверить данные упаковки/генератора/паспорта, мультиметром проверить сопротивление узла запуска (по значениям РЭ для типа, указанного в паспорте) и сопротивление изоляции проводов на корпус, убедиться в отсутствии напряжения на линиях пуска.

Примеры

Автоматическая установка аэрозольного пожаротушения

Электрический узел запуска ВЭЛ/ВЭЛр включается в шлейф прибора управления пожаротушением.

Автономная защита без прибора

Комбинированный узел запуска ВЭЛТХ/ВЭЛТХр срабатывает от термохимического шнура при 185–190 °С — генератор работает полностью автономно.

Частые вопросы

Чем отличаются АГС-7/1 и АГС-7/2?

Массой заряда (3,4 и 6,9 кг) и защищаемым объёмом (68 и 138 м³), временем подачи аэрозоля (90 и 180 с) — модель подбирают под объём помещения по проекту.

Нужен ли прибор управления для запуска?

Не обязательно: с комбинированным узлом ВЭЛТХ/ВЭЛТХр генератор срабатывает автономно от термохимического шнура при 185–190 °С; для сети с прибором используют электрический узел ВЭЛ/ВЭЛр.

Нюансы и грабли

68 и 138 м³ — это объём условно герметичного помещения (параметр негерметичности < 0,001 м⁻¹), а не любое помещение произвольной вентиляции: реальную площадь считают по действующим нормативам, а не по этой цифре напрямую.
Группы генераторов ограничены: не более 6 шт. АГС-7/1 или 3 шт. АГС-7/2 в группе, между группами — не менее 20 м; превышение линии в проекте — повод пересчитать разбивку.
Генераторы не ремонтируются: после срабатывания или при повреждении корпуса — замена, не восстановление. Запрещается использовать генератор для ручного тушения пожара, с механическими повреждениями корпуса или разбирать его.
Запрещается применять генераторы в составе автоматических установок в помещениях, которые не могут быть покинуты людьми до начала работы генераторов.
При случайном срабатывании во время пребывания людей в помещении — немедленно покинуть его (защитив дыхание тканевой повязкой при невозможности быстро выйти), плотно закрыть за собой дверь, не тушить самостоятельно, вызвать пожарную охрану; безопасное присутствие в атмосфере сработавшего аэрозоля — не более 10 минут.
Уборка осевшего аэрозоля (гигроскопичен, вызывает окисление, особенно цветных металлов) — желательно в первые 24 часа, не позднее 2–3 суток: сухая уборка пылесосом/щёткой, затем влажная; работы — в резиновых перчатках и респираторе «лепесток».
Сварочные и другие огневые работы ближе 3 м от генератора — предварительно снять генератор либо, отключив от линий запуска, укрыть негорючим теплозащитным или смоченным водой материалом.

Документация

Гранит-Саламандра — Генератор огнетушащего аэрозоля АГС-7, РЭ ВЕПК.634239.7 РЭ
