Гранит-Саламандра · генераторы огнетушащего аэрозоля (стационарные, автоматический/термохимический пуск)

АГС-8 — генератор аэрозоля для электрошкафов и кабельных помещений до 40 кВ

Генератор аэрозоля АГС-8: АГС-8/1 защищает объём 60 м³, АГС-8/2 — 124 м³. Кабельные помещения и электроустановки до 40 кВ, пожары подкласса А2 и класса В.

Модели семейства

АГС-8/1 (ГОА-II-3,40-054-090)меньшая модификация, защищаемый объём 60 м³

Масса снаряжённого генератора	12,3 ± 1,23 кг
Масса аэрозолеобразующего заряда	3,4 ± 0,15 кг
Защищаемый объём (герметичность <0,001 м⁻¹)	60,0 м³
Время подачи аэрозоля при 20 °С	90 ± 9 с
Инерционность срабатывания	2,0 ± 0,5 с
Габариты (Ш×Д×В)	270 × 222 × 250 мм
Группа генераторов	не более 12 шт., между осями ≥ 0,5 м
Гарантийный срок / срок службы	18 месяцев / 10 лет

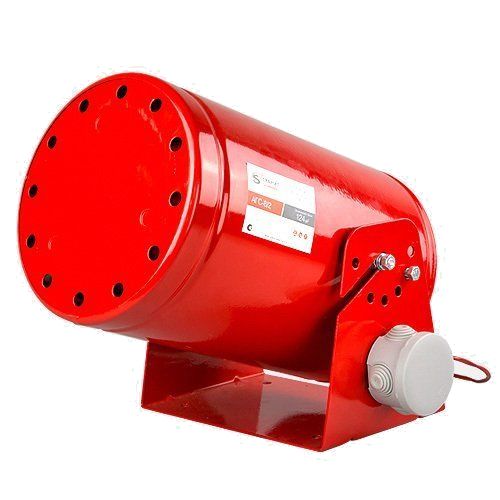

АГС-8/2 (ГОА-II-6,90-054-180)большая модификация, защищаемый объём 124 м³

Масса снаряжённого генератора	19,5 ± 1,95 кг
Масса аэрозолеобразующего заряда	6,9 ± 0,2 кг
Защищаемый объём (герметичность <0,001 м⁻¹)	124,0 м³
Время подачи аэрозоля при 20 °С	180 ± 18 с
Инерционность срабатывания	2,0 ± 0,5 с
Габариты (Ш×Д×В)	270 × 222 × 380 мм
Группа генераторов	не более 6 шт., между осями ≥ 0,5 м
Гарантийный срок / срок службы	18 месяцев / 10 лет

Как это работает и подключается

Электрические узлы запуска ВЭЛ выпускаются в 4 вариантах: ВЭЛ, ВЭЛТХ (2–25 В, ток 0,4–5,0 А, сопротивление цепи 2,5–5 Ом) и ВЭЛр, ВЭЛТХр (12–13,6 В, ток 1,5–2 А, сопротивление 7,8 ± 0,8 Ом); ВЭЛТХ/ВЭЛТХр — комбинированные, с термохимическим шнуром (самовоспламенение 185–190 °С).
При включении в цепь питания 24 В — обязателен ограничивающий резистор 6,8 Ом мощностью не менее 0,5 Вт для ограничения пускового тока.
Узлы запуска расположены внутри или снаружи генератора в зависимости от исполнения; выбор типа — на усмотрение заказчика.

Монтаж

Генераторы крепятся к ограждающим конструкциям специальными штатными кронштейнами из комплекта поставки; размещать по возможности равномерно по площади помещения.
Расстояние от боковой поверхности генератора до конструкций, оборудования, электропроводки — не менее 300 мм; ось аэрозольного потока не направлять на людей ближе 2 м (у АГС-8, в отличие от АГС-7, это 2 м, а не 3 м).
В пространстве радиусом 0,2 м от оси генератора и длиной 1,5 м от среза выходных отверстий по ходу потока не должно быть ограждающих конструкций, оборудования и материалов.
Место установки выбирать так, чтобы горячая конденсированная фаза аэрозоля из сопловых отверстий не повреждала материалы и оборудование под генератором; если места без материалов и оборудования нет — защитить их термостойким материалом.
Группами — не более 12 шт. АГС-8/1 или 6 шт. АГС-8/2, расстояние между осями генераторов в группе — не менее 0,5 м, между группами — не более 20 м.
Не устанавливать на сгораемых основаниях; обеспечить доступ для контрольно-профилактических работ; при нескольких генераторах на объём — одновременное срабатывание, вентиляцию отключить до пуска.
Перед монтажом: проверить целостность упаковки и корпуса, сверить данные упаковки/генератора/паспорта, мультиметром проверить сопротивление узла запуска (по значениям РЭ для типа, указанного в паспорте) и сопротивление изоляции проводов на корпус, убедиться в отсутствии напряжения на линиях пуска.
При транспортировании штабелирование на паллетах: не более 3 рядов для АГС-8/1 и не более 2 рядов для АГС-8/2.

Примеры

Автоматическая установка аэрозольного пожаротушения

Электрический узел запуска ВЭЛ/ВЭЛр включается в шлейф прибора управления пожаротушением.

Автономная защита без прибора

Комбинированный узел запуска ВЭЛТХ/ВЭЛТХр срабатывает от термохимического шнура при 185–190 °С — генератор работает полностью автономно.

Частые вопросы

Чем отличаются АГС-8/1 и АГС-8/2?

Массой заряда (3,4 и 6,9 кг) и защищаемым объёмом (60 и 124 м³), временем подачи аэрозоля (90 и 180 с).

В чём разница с АГС-7 той же массы заряда?

Заряды АГС-8/1 и АГС-7/1 (АГС-8/2 и АГС-7/2) одинаковы по массе, но у АГС-8 иные габариты, масса снаряжённого генератора и защищаемый объём — сверять модели по конкретной РЭ, а не по массе заряда.

Нюансы и грабли

60 и 124 м³ — объём условно герметичного помещения (параметр негерметичности <0,001 м⁻¹), реальную площадь считают по действующим нормативам проектирования.
Группы генераторов ограничены: не более 12 шт. АГС-8/1 или 6 шт. АГС-8/2 в группе — превышение в проекте требует пересчёта разбивки. Дистанция «не ближе 2 м от людей» у АГС-8 меньше, чем у линейки АГС-7 (3 м) — не путать нормы соседних линеек при проектировании.
Генераторы не ремонтируются: после срабатывания или при повреждении корпуса — только замена. Запрещается использовать генератор для ручного тушения пожара, с механическими повреждениями корпуса или разбирать его.
Запрещается применять генераторы в составе автоматических установок в помещениях, которые не могут быть покинуты людьми до начала работы генераторов.
При случайном срабатывании во время пребывания людей в помещении — немедленно покинуть его (защитив дыхание тканевой повязкой при невозможности быстро выйти), плотно закрыть за собой дверь, не тушить самостоятельно, вызвать пожарную охрану; безопасное присутствие в атмосфере сработавшего аэрозоля — не более 10 минут.
Уборка осевшего аэрозоля (гигроскопичен, вызывает окисление, особенно цветных металлов) — желательно в первые 24 часа, не позднее 2–3 суток: сухая уборка пылесосом/щёткой, затем влажная; работы — в резиновых перчатках и респираторе «лепесток».
Сварочные и другие огневые работы ближе 3 м от генератора — предварительно снять генератор либо, отключив от линий запуска, укрыть негорючим теплозащитным или смоченным водой материалом.

Документация

Гранит-Саламандра — Генератор огнетушащего аэрозоля АГС-8, РЭ ВЕПК.634239.8 РЭ
