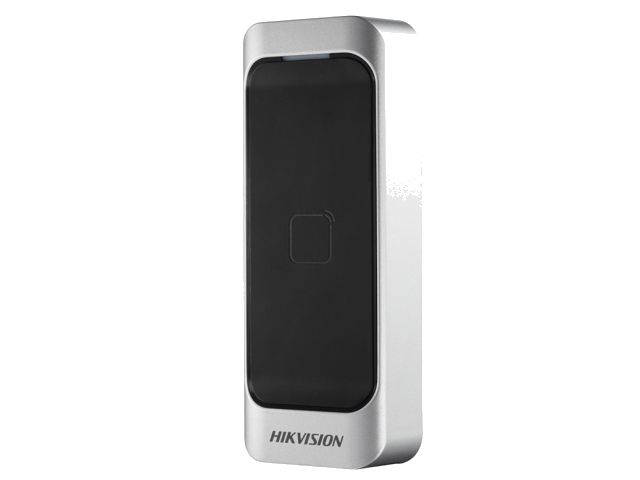

DS-K1107 / DS-K1107A — считыватели карт без клавиатуры

Настенный считыватель карт для СКУД без клавиатуры: RS-485 или Wiegand на выбор DIP-переключателем, корпус PC+ABS; у исполнения A — RS-485 с шифрованием AES.

Модели семейства

DS-K1107E (базовая серия, RU РЭ) / DS-K1107AM, DS-K1107AS, DS-K1107AE (серия A)Одна линейка считывателей без клавиатуры; исполнение A — более новое, с шифрованием AES по RS-485.

Протокол	RS-485 (у серии A — с AES-шифрованием) или Wiegand — выбор DIP-переключателем №6 (1 — Wiegand, 0 — RS-485)
Wiegand	26 или 34 бит — DIP-переключатель №7 (1 — 26 бит, 0 — 34 бит)
Адрес RS-485	переключатели 1–4 DIP-блока, двоичный код
Шифрование карты (DIP 5)	у серии A — включение/отключение шифрования M1 и открытия по NFC-карте (доступно только при включённом Wiegand); у базовой серии E — переключатель зарезервирован, функции нет
Корпус	PC+ABS, влаго- и пыленепроницаемый в сложных условиях; встроенный модуль защиты от тампера
Процессор	32-битный высокоскоростной

Как это работает и подключается

Связь с контроллером доступа — по RS-485 или по Wiegand, выбор DIP-переключателем №6; у серии A RS-485 работает с AES-шифрованием.
Встроенный модуль защиты от тампера.
При повышенных требованиях к безопасности РЭ рекомендует использовать несколько режимов аутентификации.

Монтаж

DIP-переключатели 1–8: 1–4 — адрес RS-485 (двоичный код); 5 — у серии A включает шифрование M1 и отключает открытие по NFC-карте (только при включённом Wiegand), у серии E зарезервирован; 6 — протокол (1 — Wiegand, 0 — RS-485); 7 — тип Wiegand при включённом протоколе (1 — 26 бит, 0 — 34 бит); 8 — согласующий резистор для RS-485 (1 — включён, 0 — выключен).
Провода (10 жил, серия A): жёлтый RS-485+, синий RS-485-, красный питание +12 В, чёрный GND, зелёный Wiegand W0, белый Wiegand W1, коричневый управление зелёным светодиодом, оранжевый управление красным светодиодом, фиолетовый управление зуммером, серый TAMPER (последние пять — только при включённом Wiegand).
Монтаж: закрепить пластину на стене двумя винтами (стрелками вверх), надвинуть считыватель на пластину вдоль направляющей до фиксации, проверить, что считыватель плотно закреплён.
Кабель между контроллером и считывателем — RVVP сечением от 0,5; экран кабеля соединяется с GND и контроллера, и считывателя для снижения помех на большой длине.

Примеры

Считыватель дальше 100 м от контроллера

Если считыватель питается от контроллера, расстояние питания рекомендуется не более 100 м; при большем удалении — от отдельного нестабилизированного линейного источника 12 В DC (-10…+10 %).

Несколько считывателей рядом

При установке нескольких считывателей расстояние между ними должно быть больше 30 см.

Частые вопросы

Чем отличается DS-K1107A от базовой серии E?

У серии A RS-485 работает с AES-шифрованием и есть переключатель шифрования карты M1 (DIP 5); у базовой серии E этот переключатель зарезервирован, шифрования RS-485 в РЭ не упоминается.

Как выбрать протокол связи — RS-485 или Wiegand?

DIP-переключателем №6: положение 1 — Wiegand, 0 — RS-485.

Есть ли у этой серии клавиатура?

Нет, DS-K1107 — считыватель только карты, без клавиатуры (в отличие от моделей K1100 с буквой K в обозначении).

Нюансы и грабли

Шифрование M1 и отключение открытия по NFC (DIP 5) доступны только на серии A — на базовой серии E (без буквы A) этот переключатель зарезервирован и не работает.
AES-шифрование RS-485 явно указано только для серии A — в РЭ базовой серии E про AES ничего не сказано.
Провода управления светодиодами, зуммером и тампером работают только при включённом протоколе Wiegand — при RS-485 они не используются.
В русском РЭ серии E встречается таблица с раскладкой DIP-переключателей под несколько дверей и входных/выходных считывателей (Дверь1–Дверь4) — она противоречит остальной части того же документа (там же адрес задаётся переключателями 1–4, а не полным байтом под номер двери) и больше похожа на фрагмент от другого изделия; в карточку эти данные не включены.

Документация

Hikvision — DS-K1107A Series Card Reader, User Manual (UD25698B)
Hikvision — Считыватель карт серии DS-K1107, Руководство пользователя (рус., UD01890B)
