DS-K2600-G — контроллеры доступа в усиленном исполнении на 1, 2 или 4 двери

Та же электроника и функции, что у DS-K2600T, но в другом корпусе: другие габариты, разъём питания, защитная крышка платы и допуск UL294.

Контроллеры доступа Hikvision DS-K2600-G

Модели семейства

DS-K2601-GКонтроллер на одну дверь в усиленном исполнении.

Двери / считыватели	1 дверь; 2 считывателя RS-485 и 2 считывателя Wiegand
Входы/выходы	тревожных входов 4, вход датчика двери 1, кнопка выхода 1, вход корпуса 2, тампер 1; реле замка 1, реле тревоги 2
Питание	100–240 В AC; потребление с нагрузкой ≤ 50 Вт, без нагрузки ≤ 4 Вт
Память	до 100 000 карт (в т.ч. 3 000 гостевых), до 300 000 событий
Габариты	398×474×100 мм
Температура/влажность	-20…+65 °C, 10–90 % без конденсации
Особенности исполнения	гермафродитный разъём трёхфазного адаптера питания (буквально по паспорту: "hermaphrodite connector of three-phase electric adaptor" — проверить назначение на изделии при ПНР), изоляция внутренних цепей и защитная крышка над платой, индикатор питания на корпусе; допуск UL294

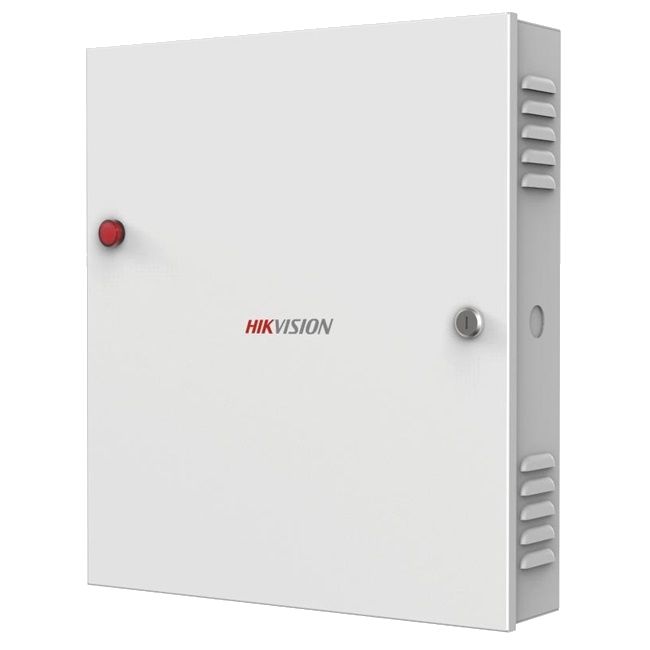

DS-K2602-GКонтроллер на две двери в усиленном исполнении.

Двери / считыватели	2 двери; 4 считывателя RS-485 и 4 считывателя Wiegand
Входы/выходы	тревожных входов 4, датчиков двери 2, кнопок выхода 2, входов корпуса 4, тампер 1; реле замков 2, реле тревоги 4
Питание	100–240 В AC; потребление с нагрузкой ≤ 100 Вт, без нагрузки ≤ 4 Вт
Память	до 100 000 карт (в т.ч. 3 000 гостевых), до 300 000 событий
Габариты	398×474×100 мм
Температура/влажность	-20…+65 °C, 10–90 % без конденсации
Особенности исполнения	гермафродитный разъём трёхфазного адаптера питания (проверить назначение на изделии при ПНР), изоляция внутренних цепей и защитная крышка над платой, индикатор питания на корпусе; допуск UL294

DS-K2604-GКонтроллер на четыре двери в усиленном исполнении.

Двери / считыватели	4 двери; 8 считывателей RS-485 и 4 считывателя Wiegand
Входы/выходы	тревожных входов 4, датчиков двери 4, кнопок выхода 4, входов корпуса 8, тампер 1; реле замков 4, реле тревоги 4
Питание	100–240 В AC; потребление с нагрузкой ≤ 100 Вт, без нагрузки ≤ 4 Вт
Память	до 100 000 карт (в т.ч. 3 000 гостевых), до 300 000 событий
Габариты	398×474×100 мм
Температура/влажность	-20…+65 °C, 10–90 % без конденсации
Особенности исполнения	гермафродитный разъём трёхфазного адаптера питания (проверить назначение на изделии при ПНР), изоляция внутренних цепей и защитная крышка над платой, индикатор питания на корпусе; допуск UL294

Как это работает и подключается

Функционал совпадает с DS-K2600T (общее РЭ): TCP/IP, EHome 5.0, ISAPI, антипассбэк, интерлок дверей, супер-карта/пароль, шифрование M1, удалённое управление дверьми, индикация на плате — подробности см. в карточке hikvision-ds-k2600t (то же РЭ).
Отличие от DS-K2600T по паспорту серии: разъём питания «hermaphrodite connector of three-phase electric adaptor», изолированные внутренние цепи и защитная крышка над платой, индикатор питания на корпусе, допуск UL294 (у DS-K2600T — CE/FCC/CB).

Монтаж

Питание — 100–240 В AC через разъём, который паспорт описывает как «hermaphrodite connector of three-phase electric adaptor»; точное назначение (однофазный/трёхфазный ввод) проверить на изделии при ПНР.
Реле замка, Wiegand- и RS-485-считыватели, тревожные входы, вход зоны охраны, модуль пожарной сигнализации, DIP-адресация и джампер сброса — по общему Access Controller User Manual (см. карточку hikvision-ds-k2600t, тот же документ лежит и в этой папке).

Частые вопросы

Чем DS-K2600-G отличается от DS-K2600T?

По паспорту — исполнением: другие габариты (398×474×100 мм), особый разъём питания «hermaphrodite connector of three-phase electric adaptor», изоляция внутренних цепей и защитная крышка платы, индикатор питания на корпусе, допуск UL294. Электроника и функции контроллера — как у DS-K2600T.

Как активировать и настроить контроллер?

Процедуры активации (SADP/клиентское ПО), DIP-адресация и сброс к заводским настройкам описаны в общем Access Controller User Manual — те же шаги, что у DS-K2600T (см. карточку hikvision-ds-k2600t).

Нюансы и грабли

Габариты корпуса (398×474×100 мм) заметно больше, чем у обычной серии DS-K2600T (см. её паспорт в карточке hikvision-ds-k2600t) — заранее проверить место монтажа шкафа.

Документация

Hikvision — DS-K2600-G Series Access Controller, datasheet
Hikvision — Access Controller User Manual (общий для DS-K2600T Series и DS-K2600-G)
