Hikvision · контроллеры доступа

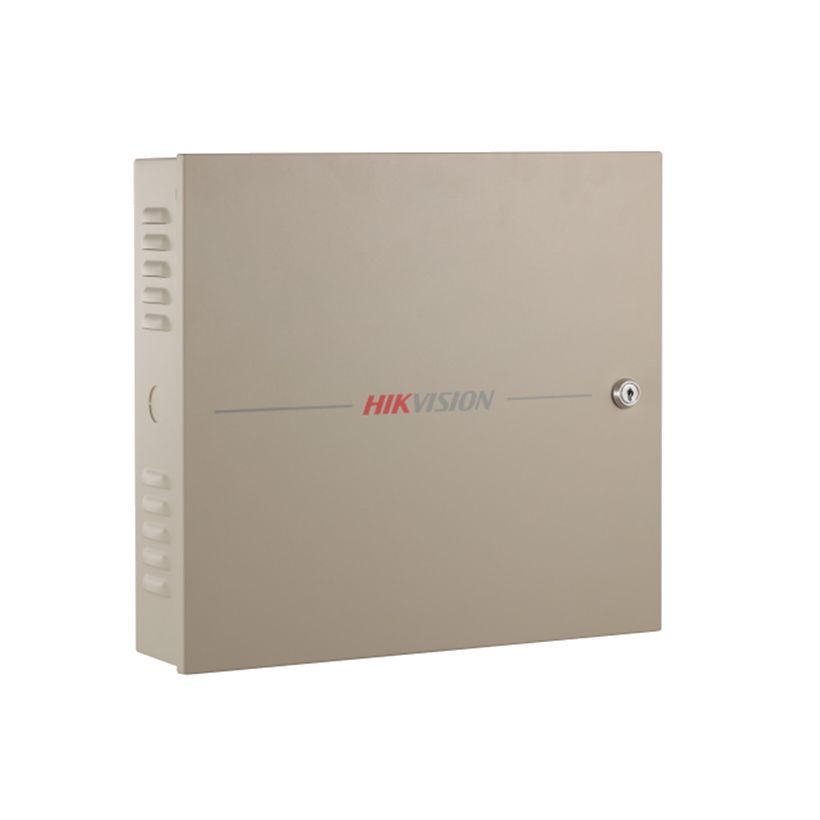

DS-K2600T — сетевые контроллеры доступа на 1, 2 или 4 двери
Серия сетевых контроллеров Hikvision на одну, две или четыре двери с Wiegand- и RS-485-считывателями, TCP/IP и автономной работой без сервера.
Модели семейства
| Двери / считыватели | 1 дверь; 2 считывателя RS-485 и 2 считывателя Wiegand |
| Входы/выходы | тревожных входов 4, вход датчика двери 1, кнопка выхода 1, вход корпуса 2, тампер 1; реле замка 1, реле тревоги 2 |
| Питание (плата) | по паспорту главной платы — 12 В DC; потребление с нагрузкой ≤ 50 Вт, без нагрузки ≤ 4 Вт; габариты платы 236×185×37 мм |
| Питание (в сборе) | по паспорту серии DS-K2600T — 100–240 В AC при тех же ≤ 50 Вт с нагрузкой; габариты в сборе 373×345×98 мм |
| Замок / считыватель | рассчитан на замок 12 В/0,5 А, питание считывателя 12 В/0,3 А |
| Память | до 100 000 карт (в т.ч. 3 000 гостевых), до 300 000 событий, номер карты до 20 знаков |
| Температура/влажность | -20…+65 °C, 10–90 % без конденсации |
| Двери / считыватели | 2 двери; 4 считывателя RS-485 и 4 считывателя Wiegand |
| Входы/выходы | тревожных входов 4, датчиков двери 2, кнопок выхода 2, входов корпуса 4, тампер 1; реле замков 2, реле тревоги 4 |
| Питание (плата) | 12 В DC; потребление с нагрузкой ≤ 100 Вт, без нагрузки ≤ 4 Вт; габариты платы 236×185×37 мм |
| Питание (в сборе) | 100–240 В AC при тех же ≤ 100 Вт с нагрузкой; габариты в сборе 373×345×98 мм |
| Замок / считыватель | замок 12 В/2 А, питание считывателя 12 В/0,67 А |
| Память | до 100 000 карт (в т.ч. 3 000 гостевых), до 300 000 событий |
| Температура/влажность | -20…+65 °C, 10–90 % без конденсации |
| Двери / считыватели | 4 двери; 8 считывателей RS-485 и 4 считывателя Wiegand |
| Входы/выходы | тревожных входов 4, датчиков двери 4, кнопок выхода 4, входов корпуса 8, тампер 1; реле замков 4, реле тревоги 4 |
| Питание (плата) | 12 В DC; потребление с нагрузкой ≤ 100 Вт, без нагрузки ≤ 4 Вт; габариты платы 236×185×37 мм |
| Питание (в сборе) | 100–240 В AC при тех же ≤ 100 Вт с нагрузкой; габариты в сборе 373×345×98 мм |
| Замок / считыватель | замок 12 В/2 А, питание считывателя 12 В/0,67 А |
| Память | до 100 000 карт (в т.ч. 3 000 гостевых), до 300 000 событий |
| Температура/влажность | -20…+65 °C, 10–90 % без конденсации |
Как это работает и подключается
- Связь: TCP/IP, EHome 5.0, протокол ISAPI; данные шифруются. Считыватели — RS-485, Wiegand (W26/W34, совместим со сторонними Wiegand-считывателями).
- Функции по РЭ: межконтроллерный и внутренний антипассбэк, интерлок нескольких дверей, мультиавторизация, «открытие первой картой», супер-карта и супер-пароль, шифрование M1, удалённое управление дверьми, онлайн-обновление.
- Тревоги: тампер считывателя, дверь не закрыта, взлом двери, таймаут открытой двери, карта/код принуждения, чёрный список, превышение попыток предъявления карты, короткое замыкание и обрыв шлейфа, конфликт IP-адресов.
- Хранит данные при отключении питания; есть резервная батарея (клеммы BAT+/BAT-), сторожевой таймер (watchdog) и тампер-датчик корпуса.
- Индикация на плате (по компонентной таблице РЭ): индикатор питания, индикатор работы, индикатор состояния сети, индикатор сетевых данных, индикатор связи RS-485, индикатор заряда батареи, индикатор окончания заряда; отдельно — индикатор состояния реле замка (NC/NO) и реле тревоги (NC/NO). РЭ не даёт расшифровку цветов/миганий этих индикаторов.
- Управление дверью из ПО (Status Monitor → Door Status): Open Door, Close Door, Remain Open, Remain Closed. Статус двери в журнале появится только если к ней подключён датчик двери.
Монтаж
- Реле замка — сухой контакт (D+/D-); РЭ описывает схемы подключения как для катодного, так и для анодного замка.
- Wiegand-считыватель подключается по GND/W0/W1; если контроллер должен управлять светодиодом и зуммером считывателя — обязательно подключить его линии OK/ERR/BZ.
- RS-485 считыватель адресуется ID по рабочей таблице «дверь → адрес» устройства: нечётный адрес — вход, чётный — выход (DS-K2601T: 1 вход/2 выход; DS-K2602T — по собственной таблице модели 1–4; DS-K2604T: 1–8). Если считыватель стоит далеко от контроллера — РЭ рекомендует его отдельное питание.
- Тревожный вход (Event Input) по умолчанию рассчитан только на нормально разомкнутый (NO) шлейф. Вход зоны охраны (Arming Region, Z1–Z4) в РЭ описан отдельно и поддерживает оба варианта — и NO, и NC подключение.
- Адрес самого контроллера на линии задаётся DIP-переключателем на плате (диапазон 1–63, двоичный код разрядами 1–8); новое значение действует после перезагрузки.
- РЭ приводит отдельную схему подключения модуля пожарной сигнализации (раздел 5.11); назначение в тексте не расписано, только диаграмма.
- Высоковольтный кабель нужно заводить через отверстия Hole 1/Hole 2 с резиновыми кольцами — от острых краёв и удара током.
- Не подключать несколько устройств к одному адаптеру питания (риск перегрева/пожара по РЭ) и обязательно снимать питание перед монтажом/демонтажом проводки.
Примеры
DS-K2601T принимает 2 считывателя — по РЭ это вход и выход одной двери (RS-485 ID 1/2 или Wiegand-порт 1/2).
У DS-K2602T RS-485-считыватели по своей рабочей таблице адресуются 1–4 (входы/выходы дверей 1–2); у DS-K2604T — 1–8 (двери 1–4). Wiegand у DS-K2604T — по одному считывателю на дверь, без отдельного считывателя на выход (см. пункт ниже).
РЭ описывает межконтроллерный антипассбэк: по карте — через RS-485 считыватель, по сети — через сервер (до 5000 записей на сервере).
Частые вопросы
Как активировать контроллер при первом включении?
По РЭ — через SADP, через клиентское ПО (iVMS-4200) или на самом устройстве. Заводские значения: IP 192.0.0.64, порт 8000, имя пользователя admin; пароль задаётся при активации. РЭ рекомендует пароль от 8 знаков минимум трёх категорий символов, но это рекомендация, не жёсткое требование устройства.
Почему SADP не видит контроллер?
РЭ требует, чтобы ПК с SADP и контроллер были в одной подсети; заводской адрес контроллера — 192.0.0.64. Если компьютер в другой подсети, устройство в списке SADP не появится — нужно временно перевести ПК в сеть 192.0.0.x или сменить адрес контроллера через SADP после того, как он найден.
Как сбросить контроллер к заводским настройкам?
Аппаратно — джампером инициализации на плате (РЭ даёт два равнозначных варианта переключения с перезапуском питания); сбрасываются все параметры, журнал событий стирается. Программно — в клиентском ПО, System Maintenance: Restore Default (без сброса IP) или Restore All (полный сброс, нужна повторная активация).
Как задать адрес контроллера на линии?
DIP-переключателем на плате, диапазон 1–63 в двоичном коде (биты 1–8); изменения применяются после перезагрузки устройства.
Как добавить карту пользователю?
По РЭ — через клиентское ПО (раздел Person and Card): карту читают на считывателе самого контроллера (кнопка Read) либо на станции регистрации карт (Card Enrollment Station).
Можно ли открыть/закрыть дверь удалённо?
Да, из ПО (Status Monitor → Door Status) доступны команды Open Door, Close Door, Remain Open, Remain Closed. Для отображения статуса нужен подключённый датчик двери.
Нюансы и грабли
- Не путать номинал реле замка между моделями: у DS-K2601T замок 12 В/0,5 А (считыватель 12 В/0,3 А), у DS-K2602T и DS-K2604T — замок 12 В/2 А (считыватель 12 В/0,67 А).
- В РЭ есть расхождение между разделами: в описании терминалов DS-K2602T (примечание к разделу) диапазон RS-485-адресов указан «1 to 8», а собственная рабочая таблица адресации той же модели даёт только 1–4 (Дверь 1: 1/2, Дверь 2: 3/4). Закладывать более строгий вариант — 1–4.
- У DS-K2604T Wiegand-считыватель на дверь только один (вход), отдельного Wiegand-считывателя на выход РЭ не даёт («/» в таблице) — под выход нужен RS-485 считыватель.
- Сброс к заводским настройкам джампером стирает ВСЕ параметры и журнал событий — не делать на работающем объекте по невнимательности. В клиентском ПО (System Maintenance) есть более мягкий вариант: Restore Default сохраняет IP-адрес, Restore All сбрасывает всё и требует повторной активации устройства.
- Плата (12 В DC, 236×185×37 мм) и заводская сборка контроллера (100–240 В AC, 373×345×98 мм) — это одно и то же устройство, но паспорта дают питание/габариты для разных уровней комплектации; при заказе платы отдельно нужен свой источник 12 В.
- Дверь не будет видна в журнале статусов, если к ней не подключён датчик двери; и только одно клиентское ПО может «взять на охрану» точку доступа — иначе изменения статуса и тревоги не увидит никто.
Документация
- Hikvision — DS-K2600T Series Access Controller, datasheet
- Hikvision — DS-K2601T Access Controller Main Board, datasheet
- Hikvision — DS-K2602T Access Controller Main Board, datasheet
- Hikvision — DS-K2604T Access Controller Main Board, datasheet
- Hikvision — Access Controller User Manual (DS-K2601T/2602T/2604T Series, DS-K2601-G/2602-G/2604-G)
