DS-KV8x13 — вызывная панель видеодомофона для частного дома, 8-я серия

Вызывная панель на 12 В DC с одной, двумя или четырьмя кнопками вызова, двумя релейными выходами на замки и настройкой через веб-интерфейс или iVMS-4200.

Вызывная панель Hikvision DS-KV8x13 (Villa Door Station, 8-я серия)

Модели семейства

Однокнопочная вызывная панельБазовый вариант панели с одной кнопкой вызова.

Питание	вход DC 12 В (+/-)
Рабочая температура	от -10 до +55 ºC
Заводской IP	192.0.0.65
Порт по умолчанию	8000
Пользователь по умолчанию	admin
Реле замков	2 (NC1/COM1/NO1 и NC2/COM2/NO2)
Тревожные входы	AI1 — доступ дверного контакта; AI3 — доступ кнопки выхода; AI2, AI4 — резерв
Габариты монтажной коробки	174 × 83.66 × 18 мм
Отверстие для врезной установки (рекомендуемое)	175 × 84 × 19 мм

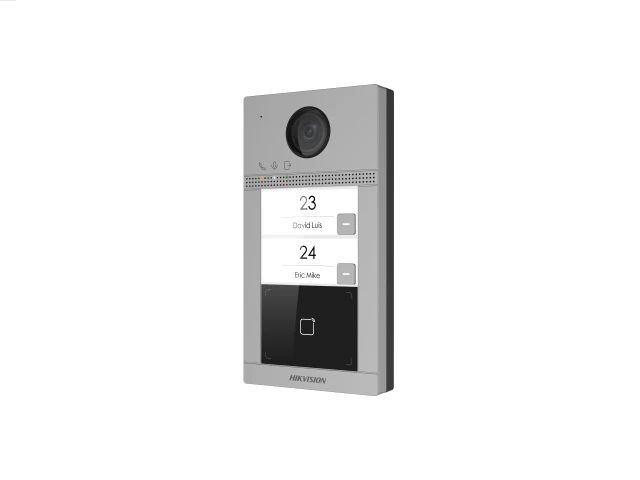

Двухкнопочная вызывная панельТот же корпус и разъёмы, две кнопки вызова.

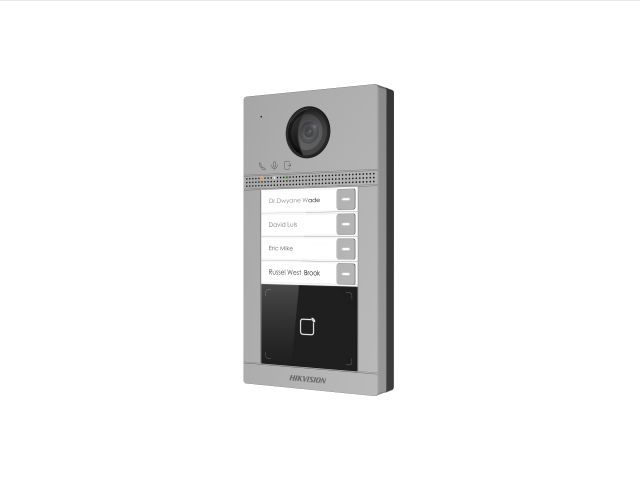

Вызывная панель с четырьмя кнопкамиТот же корпус и разъёмы, четыре кнопки вызова.

Как это работает и подключается

Индикация: разблокировка — зелёный, вызов — оранжевый, связь — белый.
Активация через веб-интерфейс: включить и подключить к сети, ввести заводской IP 192.0.0.65 в браузере (компьютер и панель — в одной подсети), задать и подтвердить пароль, нажать OK.
Активация через клиентское ПО iVMS-4200 выполняется из раздела Device Management → Device → Online Device → Activate; поддерживается пакетная активация нескольких устройств (Ctrl/Shift для выбора).
Восстановление настроек: «Восстановить» (Restore) сбрасывает все параметры, кроме IP-адреса и информации пользователей; «По умолчанию» (Default) сбрасывает все параметры до заводских.
Редактирование сетевых параметров после активации выполняется через iVMS-4200 (Modify Netinfo) — IP-адрес и шлюз нужно привести в подсеть компьютера, после чего устройство нужно снова добавить в список.

Монтаж

Питание — вход DC 12 В; перед подключением, монтажом или демонтажом устройство обязательно обесточить.
Накладная установка (с защитным козырьком или без): наклеить монтажный шаблон на стену, просверлить отверстия, закрепить монтажную пластину 4 прилагаемыми винтами, закрепить панель на пластине 4 установочными винтами, закрыть крышку винтом; козырёк приобретается отдельно и совмещается с шаблоном до крепления пластины.
Врезная установка (с защитным козырьком или без): отверстие в стене рекомендуемого размера 175 × 84 × 19 мм, монтажная коробка вставляется в отверстие, устройство фиксируется в коробке 4 прилагаемыми винтами, крышка закрепляется винтом.
Разъёмы DOOR: NC1/COM1/NO1 — реле замка 1, NC2/COM2/NO2 — реле замка 2, GND — заземление на каждой группе; ALARM IN: AI1 — доступ дверного контакта, AI3 — доступ кнопки выхода, AI2 и AI4 зарезервированы; RS-485 (485+/485-) и питание (+/- DC 12 В) — отдельные группы клемм.
Сетевые настройки — DHCP или вручную (IPv4-адрес, маска, шлюз); порты по умолчанию: HTTP 80 (можно менять на любой свободный), RTSP 554 (диапазон 1–65535), порт сервера 8000 (диапазон 2000–65535).
Обновление прошивки занимает от 1 до 10 минут — не выключать устройство во время обновления, после завершения оно перезагружается автоматически.

Примеры

Магнитный замок или соленоидная защёлка

По умолчанию подключаются на NC1/COM1 — руководство прямо указывает этот разъём для магнитного замка/соленоидной электромагнитной защёлки.

Электромеханическая защёлка

По умолчанию подключается на NO1/COM1; для второго замка на NO2/COM2/NC2 работу выхода нужно донастроить через iVMS-4200.

Частые вопросы

Каким IP-адресом активируется панель по умолчанию?

192.0.0.65, порт 8000, пользователь admin — по руководству пользователя.

Как подключить электромеханическую защёлку?

По умолчанию — на NO1/COM1; для второго замка на NO2/COM2/NC2 нужно настроить работу выхода через iVMS-4200.

Чем отличаются «Восстановить» и «По умолчанию»?

«Восстановить» сбрасывает параметры, кроме IP-адреса и данных пользователей; «По умолчанию» сбрасывает все параметры, включая сеть, до заводских.

Сколько времени занимает обновление прошивки?

От 1 до 10 минут; отключать устройство во время обновления нельзя, после завершения оно перезагрузится само.

Нюансы и грабли

На NO2/COM2/NC2 электрический замок не заработает «из коробки» — руководство прямо требует донастроить этот выход через iVMS-4200, иначе поведение будет как для разъёма по умолчанию.
«Восстановить» и «По умолчанию» — разные операции: «Восстановить» сохраняет IP и пользователей, «По умолчанию» сбрасывает всё, включая сеть — перед сбросом уточнять, какой вариант нужен.
Пароль рекомендуется не короче 8 символов с буквами верхнего и нижнего регистра, цифрами и спецсимволами, и обновлять его регулярно (руководство отдельно упоминает ежемесячную или еженедельную смену как хорошую практику).
Ключ шифрования потока для платформы доступа (Hik-Connect) — от 6 до 12 символов (буквы или цифры, с учётом регистра); руководство рекомендует не менее 8 знаков.
