HiWatch · вызывная панель видеодомофона (аналоговая)

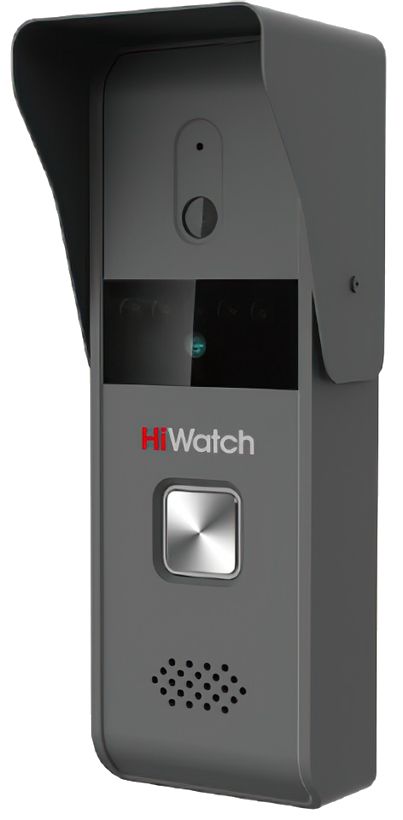

HiWatch DS-D100P — антивандальная вызывная панель видеодомофона
Антивандальная аналоговая вызывная панель HiWatch DS-D100P: цветная камера, ИК-подсветка до 2 м, подключение по 4-проводной схеме, питание от монитора.
Модели семейства
DS-D100PАнтивандальная панель с цветной камерой, питание от монитора по 4-проводной схеме.
| Камера | цветная, 720×576 пикселей |
| Корпус | цинковый сплав |
| Габариты | 145 × 49,2 × 26,45 мм |
| Угол обзора | 60° гориз., 44,3° вертик. |
| ИК-подсветка | до 2 м |
| Видеовыходы | 1 канал |
| Аудио | встроенный динамик |
| Питание | DC 12 В от монитора |
| Подключение | 4-проводная схема |
| Влажность | 10–90% |
Как это работает и подключается
- Видеовыход — 1 канал; аудио — встроенный динамик без микрофона в таблице характеристик панели.
Монтаж
- Подключение по 4-проводной схеме, питание DC 12 В от монитора.
- Страница производителя не приводит сечение кабеля и длину линии.
Примеры
Подключение к монитору
Панель питается от монитора DC 12 В по 4-проводной схеме — отдельный блок питания не нужен.
Частые вопросы
Нужен ли отдельный блок питания для DS-D100P?
Нет, панель получает питание DC 12 В от монитора по 4-проводной схеме.
Нюансы и грабли
- Панель питается от монитора, а не от отдельного источника — при подборе кабеля учитывать нагрузку по цепи монитора, а не только панели.
Документация
- HiWatch — страница изделия DS-D100P на сайте производителя (https://hiwatch.ru/catalog/value/intercom/91558/)
