DS-T503 / DS-T503A / DS-T503P / DS-T591 — купольные 5 Мп HD-TVI-камеры с EXIR-подсветкой

Уличные купольные HD-TVI-камеры на 5 Мп с фиксированным объективом и EXIR ИК-подсветкой; A — со встроенным микрофоном, P — с питанием по коаксиалу (PoC). DS-T591 (C) — для помещений.

HD-TVI-камеры HiWatch DS-T503 / DS-T591 (5 Мп, купольные, EXIR)

Модели семейства

DS-T503 / DS-T503 (B) / DS-T503 (C)Базовая версия, объектив 2.8/3.6/6 мм, IP67.
DS-T503 / DS-T503 (B) / DS-T503 (C)
Разрешение матрицы5 Мп
Максимальное разрешение2560×1944p
Матрица1/2.5" CMOS, 0.01 лк @F1.2
Объектив2.8 мм (угол 85°/110°/63°) / 3.6 мм (угол 80°) / 6 мм (угол 57°, у ревизии (С) — 57°/72°/43°)
ПодсветкаEXIR ИК — по разным страницам от 20 до 30 м (см. pits)
ЗащитаIP67
Температура-40…+60 °C
Питание12 В DC ±15–25%, 4,3 Вт (2.8/3.6 мм) или 5 Вт (6 мм, ревизия (B))
Габариты82.6×90×79.4 мм (2.8 мм) / 83×90×80 мм (6 мм, ревизия (С))
Видеовыход1× HD-TVI (переключаемый HD-TVI/AHD/CVI/CVBS у части версий)

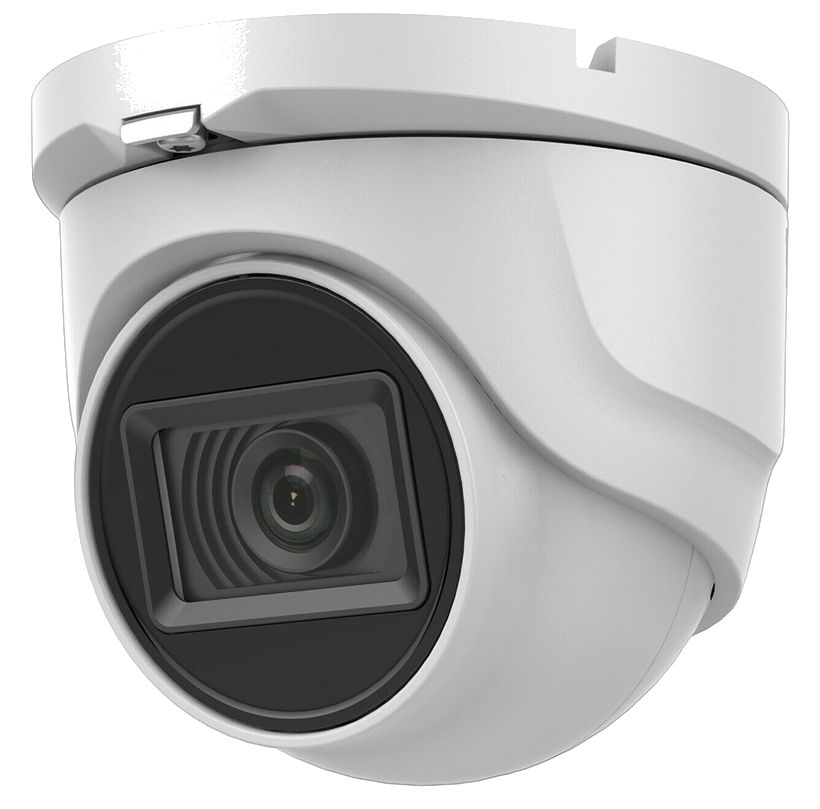

DS-T503AВерсия со встроенным микрофоном и передачей аудио по коаксиалу (AoC).
DS-T503A
Разрешение матрицы5 Мп
Максимальное разрешение2560×1944p / 2592×1944p
Объектив2.8 мм (86°/110.7°/64°) / 3.6 мм / 6 мм (57.1°)
ПодсветкаEXIR ИК до 30 м
Аудиовстроенный микрофон, AoC по коаксиальному кабелю
ЗащитаIP66
Температура-40…+60 °C
Питание12 В DC ±25%, 3,7 Вт

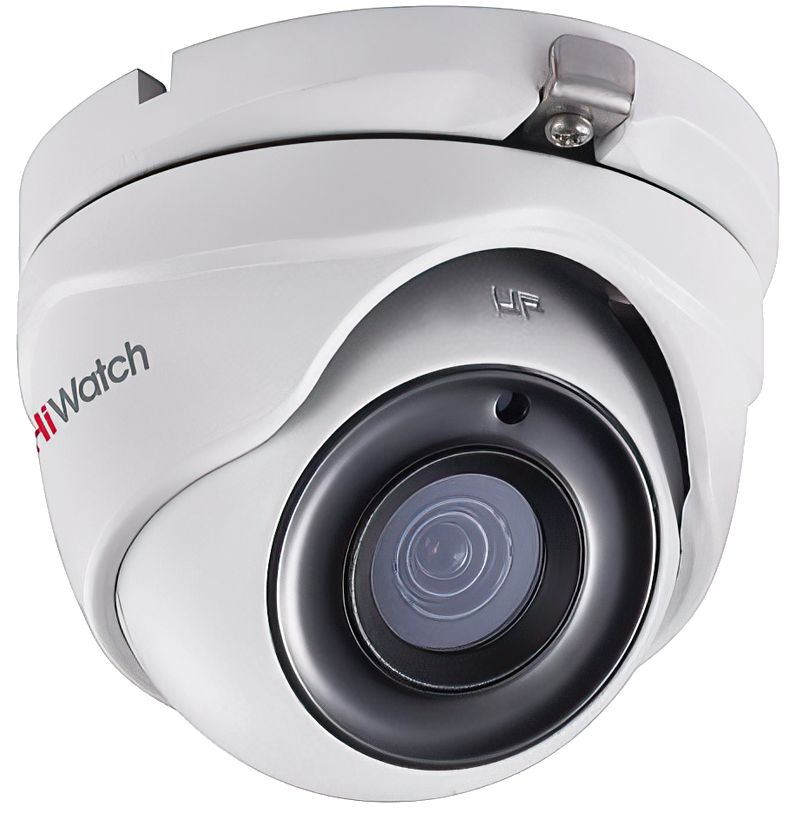

DS-T503P (6 мм)Питание и данные по одному коаксиальному кабелю (PoC).
DS-T503P (6 мм)DS-T503P (6 мм)
Разрешение матрицы5 Мп
Максимальное разрешение2592×1944p
Объектив6 мм, F/2.0, угол обзора 57°
ПодсветкаИК до 20 м
ПитаниеPoC — питание и видео по одному коаксиальному кабелю, потребление до 5,4 Вт
ЗащитаIP67
Температура-40…+60 °C
Габариты / вес91×83×68 мм, 350 г
Дальность передачидо 500 м по коаксиальному кабелю

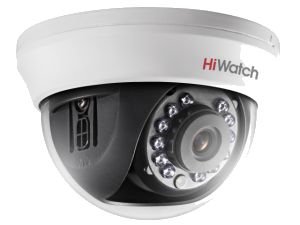

DS-T591 (C) — внутренняя версияКомпактный корпус (98×98×65,4 мм); на странице производителя указана как «внутренняя» камера.
DS-T591 (C) — внутренняя версия
Разрешение матрицы5 Мп
Тип камерыВнутренняя (по тексту страницы)
Объектив2.8 мм (угол 85°) / 6 мм (угол 57°)
ПодсветкаИК до 20 м
Материал корпусаПластик
Габариты / вес98×98×65,4 мм, 148 г (2.8 мм)
Питание (6 мм)12 В DC ±25%, до 5 Вт
Температура (6 мм)-20…+45 °C

Как это работает и подключается

Монтаж

Примеры

Уличный периметр без звука

DS-T503 (2.8/3.6/6 мм) — фиксированный объектив под нужный угол, IP67.

Пост с аудиофиксацией

DS-T503A — встроенный микрофон, звук передаётся по тому же коаксиальному кабелю (AoC), отдельный кабель не нужен.

Точка без свободного силового кабеля

DS-T503P — видео и питание по одному коаксиалу (PoC), передача сигнала до 500 м.

Частые вопросы

Чем DS-T503A отличается от DS-T503?

Встроенным микрофоном и передачей звука по коаксиальному кабелю (AoC) — остальные характеристики близки.

Что даёт PoC у DS-T503P?

Питание камеры и видеосигнал идут по одному коаксиальному кабелю — не нужно тянуть отдельный силовой провод.
