F-AA-A120VB и F-AA-A240VB — шестизонные стоечные усилители 120 и 240 Вт

Аналоговые усилители 120 и 240 Вт в металлическом корпусе для шкафа: шесть зон с независимой громкостью, входы EMC, микрофон, AUX, Bluetooth, USB и SD-карта.

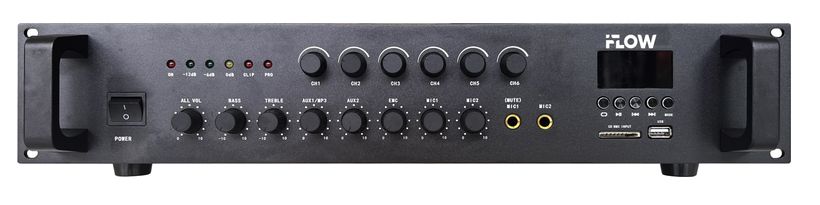

Усилители IFLOW F-AA-A120VB и F-AA-A240VB

Модели семейства

Общие данныеШестизонные стоечные усилители, питание от 200 до 230 В, 50 / 60 Гц, чёрный железный корпус.

Аудиовходы	EMC × 1, микрофон (6.5 мм) × 2, AUX × 2, Bluetooth, USB 2.0, SD-карта
Аудиовыходы	постоянное напряжение 110 В COM × 1; постоянное напряжение 70 В COM × 1; постоянное сопротивление от 4 до 16 Ом COM × 1; для расширения × 6, 110 В COM; линейный × 1
Частота	от 80 Гц до 18 кГц (± 3 дБ)
Чувствительность	линейный: -10 дБ; EMC: -10 дБ; MIC: -40 дБ
Регуляторы	микрофон × 2, зона × 6, общая, низкие, высокие, AUX1 / MP3, AUX2, EMC
Размеры	484 × 88 × 360 мм (484 × 88 × 395 мм с ручкой)
Рабочая температура	от -10 до +40 °C (± 2), влажность от 20 до 80 %
Установка	в шкаф

F-AA-A120VBУсилитель 120 Вт, 6 зон.

Номинальная мощность	120 Вт
THD / SNR	THD ≤ 0.5 %, SNR ≥ 83 дБ
Питание	от 200 до 230 В, 50 / 60 Гц, 5 А
Масса	приблизительно 9.2 кг

F-AA-A240VBУсилитель 240 Вт, 6 зон.

Номинальная мощность	240 Вт
THD / SNR	THD ≤ 0.5 %, SNR ≥ 75 дБ
Питание	от 200 до 230 В, 50 / 60 Гц, 7 А
Масса	приблизительно 10.3 кг

Как это работает и подключается

Перед работой паспорт размечает органы управления на английском и русском: переключатель питания, основная громкость, низкие и высокие частоты, AUX1 / MP3, AUX2, EMC (аварийный вход), MIC1 / MIC2 (MIC1 приоритетный), индикатор уровня, шесть зон.
Тревожный (EMC) вход имеет отдельную регулировку громкости при аварийных ситуациях.

Монтаж

Установка в шкаф; с ручкой глубина 395 мм, без неё 360 мм.
В комплекте устройство и кабель питания.
Охлаждение принудительное (кулер усилителя): не закрывайте вентиляцию, не ставьте в глухой шкаф и рядом с источниками тепла.
Подключения выполняйте при отключенном питании.

Примеры

Шесть зон озвучивания

Каждая зона имеет свой регулятор громкости и свой выход для расширения 110 В; общая линия подключается к выходу 110 В, 70 В или к низкоомному выходу.

Частые вопросы

Чем отличаются модели?

Мощностью (120 и 240 Вт), токами потребления (5 и 7 А), отношением сигнал / шум (≥ 83 и ≥ 75 дБ) и массой.

Сколько зон?

Шесть, у каждой отдельный регулятор громкости.

Нюансы и грабли

Температурная верхняя граница всего плюс 40 °C (± 2) — шкаф без вентиляции этому не подходит.
Выходы разных напряжений (110 В, 70 В, 4–16 Ом) — используйте тот, под который рассчитаны громкоговорители линии.
Паспорт указывает 5 А и 7 А по потреблению; сечение и защиту питающей линии подбирайте с запасом на это.
Не подавайте на входы сигналы, не предусмотренные их назначением.
