F-AC-1121, F-AC-1321, F-AC-1421 — 2 Мп HD-камеры с ИК-подсветкой до 20 м

Серия бюджетных 2 Мп камер с фиксированным объективом 2.8 или 3.6 мм и ИК-подсветкой до 20 м: уличная цилиндрическая 1121 (IP67) и две купольные для помещений, 1321 и 1421.

HD-камеры IFLOW F-AC-1121, F-AC-1321, F-AC-1421

Модели семейства

Общие данные2 Мп CMOS, 1920 × 1080, один видеовыход с переключением TVI / AHD / CVI / CVBS, питание DC 12 В ± 25 %, протокол HIKVISION-C.

Объективы	фиксированные 2.8 и 3.6 мм, крепление M12
Разрешение	1920 × 1080; TVI / AHD / CVI: 1080p @ 25 или 30 к/с; CVBS: PAL / NTSC
Дальность ИК-подсветки	до 20 м
Рабочие условия	от -40 до +60 °C, влажность 90 % или меньше (без конденсата)
Встроенный микрофон и слот microSD	нет
Язык меню	английский

F-AC-1121Цилиндрическая мини-камера для наружной установки, пластиковый корпус, IP67.

Чувствительность	0.02 лк (F1.2, AGC вкл.), 0 лк с ИК-подсветкой
Углы обзора 2.8 мм	по горизонтали 96.5°, по вертикали 48.9°, по диагонали 120.5°
Углы обзора 3.6 мм	по горизонтали 76.9°, по вертикали 40.6°, по диагонали 92.0°
Регулировка угла	поворот 0–360°, наклон 0–90°, вращение 0–360°
Потребляемая мощность	макс. 3.3 Вт
Защита	IP67
Размеры	138.8 × 60.9 × 57.9 мм
Масса	приблизительно 145 г

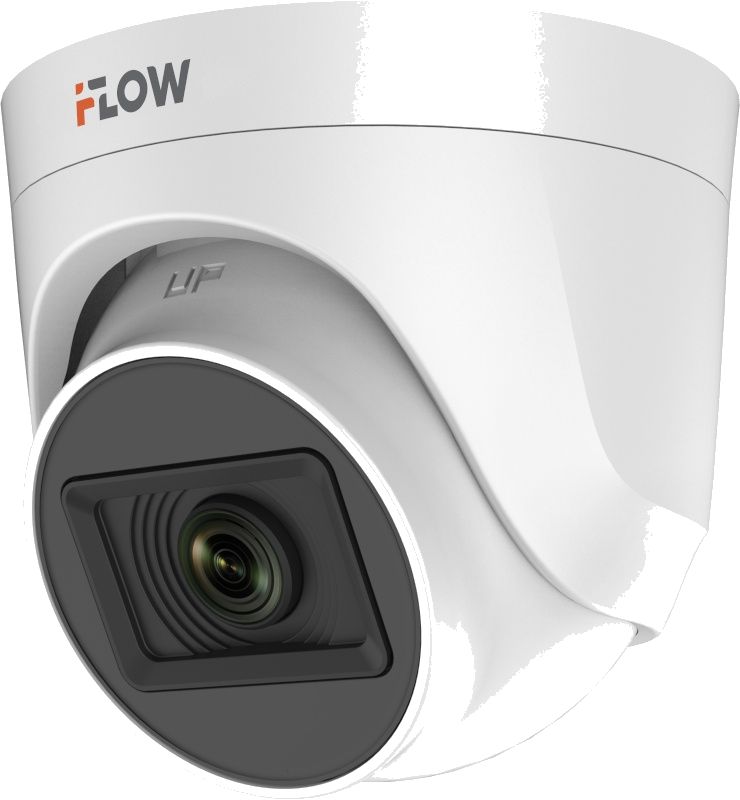

F-AC-1321Купольная камера с ИК-подсветкой для установки внутри помещений, пластиковый корпус.

Чувствительность	0.02 лк (F1.2, AGC вкл.), 0 лк с ИК-подсветкой
Углы обзора 2.8 мм	по горизонтали 102°, по вертикали 55°, по диагонали 123°
Углы обзора 3.6 мм	по горизонтали 81°, по диагонали 100°
Регулировка угла	поворот 0–360°, наклон 0–75°, вращение 0–360°
Потребляемая мощность	макс. 3.3 Вт
Размеры	Φ 84.6 × 78.9 мм
Масса	приблизительно 195 г
ИК-фильтр	механический

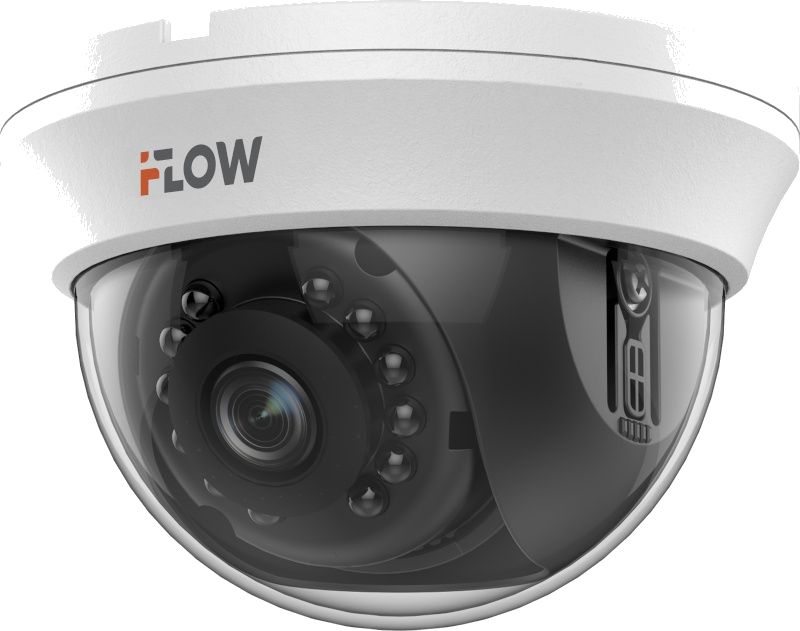

F-AC-1421Купольная камера с интеллектуальной ИК-подсветкой для установки внутри помещений, пластиковый корпус.

Чувствительность	0.01 лк (F2.0, AGC вкл.), 0 лк с ИК-подсветкой
Углы обзора 2.8 мм	по горизонтали 101°, по вертикали 60°, по диагонали 122°
Углы обзора 3.6 мм	по горизонтали 79.6°, по вертикали 43.5°, по диагонали 93.7°
Регулировка угла	поворот 0–360°, наклон 0–70°, вращение 0–360°
Потребляемая мощность	макс. 1.8 Вт
Размеры	Ø 98 × 65.4 мм
Масса	приблизительно 146 г
ИК-фильтр	механический

Как это работает и подключается

Один видеовыход с четырьмя переключаемыми сигналами: TVI, AHD, CVI и CVBS (способ переключения паспорт не описывает).
Протокол управления — HIKVISION-C, меню на английском языке.
Режим «День / ночь»: автоматический, цветной или чёрно-белый; WDR цифровой, шумоподавление 2D DNR (у F-AC-1121 и F-AC-1321).

Монтаж

Для F-AC-1121 паспорт предлагает опциональную монтажную коробку F-AY10019; для F-AC-1321 в паспорте приведены аксессуары F-AY10004, F-AY10019, F-AY10003 и F-AY10020.
Питание — DC 12 В ± 25 %; потребление до 3.3 Вт (F-AC-1121, F-AC-1321) и до 1.8 Вт (F-AC-1421).
Подключения выполняйте при отключенном питании; не ставьте рядом с источниками тепла.

Примеры

Вход и двор

F-AC-1121 с защитой IP67 рассчитана на наружную установку; объектив 2.8 мм даёт 120.5° по диагонали, 3.6 мм — 92.0°.

Помещение

F-AC-1321 или F-AC-1421 — купольные камеры для установки внутри помещений.

Частые вопросы

Какой формат видео выбрать?

Камера выдаёт один из TVI, AHD, CVI или CVBS; регистратор должен принимать выбранный формат (как переключается формат, паспорт не описывает).

Есть ли звук и карта памяти?

Нет: встроенного микрофона и слота micro SD нет.

Нюансы и грабли

Не допускайте прямых солнечных лучей на матрицу камеры.
Не подавайте на входы сигналы, не предусмотренные назначением: возможен выход из строя.
Для F-AC-1321 и F-AC-1421 паспорт заявляет установку только внутри помещений; степень защиты IP указана только для F-AC-1121 (IP67).
В паспорте F-AC-1321 для объектива 3.6 мм значение угла по вертикали «42» без знака градуса — читайте как 42°; сверяйте по краткому руководству.
Не допускайте падений и сильной тряски.
