F-AC-2122M, 2126M, 2151, 2152M — цилиндрические мини-камеры 2–5 Мп, IP67

Цилиндрические мини-камеры IP67 с фиксированным объективом 2.8 или 3.6 мм и одним видеовыходом TVI / AHD / CVI / CVBS: 2 Мп, 2 Мп BrightVu, 5 Мп и 3K, часть с белой подсветкой и микрофоном.

HD-камеры IFLOW F-AC-2122M, F-AC-2126M, F-AC-2151, F-AC-2152M

Модели семейства

Общие данныеЦилиндрические мини-камеры с фиксированным объективом (2.8 и 3.6 мм, крепление M12), механическим ИК-фильтром и защитой IP67.

Видеовыход	один, переключаемый TVI / AHD / CVI / CVBS
Питание	DC 12 В ± 25 %
Регулировка угла	поворот 0–360°, наклон 0–90°, вращение 0–360°
Рабочие условия	от -40 до +60 °C, влажность 90 % или меньше (без конденсата)
Протокол	HIKVISION-C
Слот micro SD	нет
Язык меню	английский
Опция	монтажная коробка F-AY10019

F-AC-2122M2 Мп, ИК-подсветка и подсветка белым светом, встроенный микрофон, металлический корпус.

Матрица, разрешение	2 Мп CMOS, 1920 × 1080
Чувствительность	0.01 лк (F1.6, AGC вкл.), 0 лк с ИК-подсветкой
Подсветка	ИК до 30 м, белый свет до 20 м
Углы 2.8 мм	101° × 56°, по диагонали 118°
Углы 3.6 мм	78° × 42°, по диагонали 92°
Размеры	138.8 × 60.9 × 57.9 мм
Масса	приблизительно 266 г
Потребляемая мощность	макс. 3.3 Вт

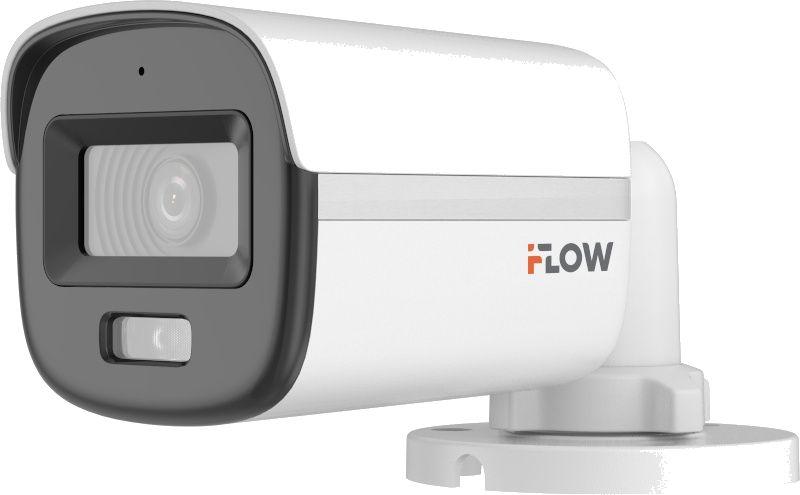

F-AC-2126M2 Мп с технологией BrightVu: цветное изображение в любое время суток, апертура F1.0, 3D DNR, микрофон.

Матрица, разрешение	2 Мп CMOS, 1920 × 1080
Чувствительность	0.001 лк (F1.0, AGC вкл.), 0 лк с подсветкой белым светом
Подсветка	ИК до 20 м, белый свет до 20 м
Углы 2.8 мм	105° × 56°, по диагонали 126°
Углы 3.6 мм	84° × 46°, по диагонали 98°
Размеры	161.1 × 68.4 × 65.2 мм
Масса	приблизительно 395 г
Потребляемая мощность	макс. 2.9 Вт

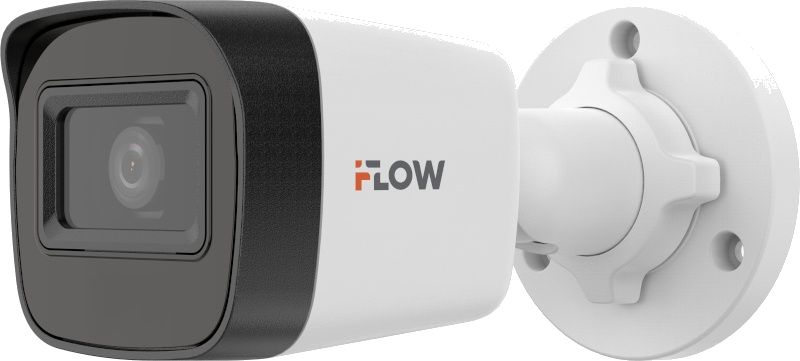

F-AC-21515 Мп, улучшенная ИК-подсветка до 30 м, без микрофона.

Матрица, разрешение	5 Мп CMOS, 2560 × 1944
Чувствительность	цвет 0.01 лк (F2.0, AGC вкл.), 0 лк с ИК-подсветкой
Подсветка	ИК до 30 м
Углы 2.8 мм	86° × 63°, по диагонали 120°
Углы 3.6 мм	80° × 63°, по диагонали 112°
Размеры	60.9 × 57.9 × 138.8 мм
Масса	приблизительно 258 г
Потребляемая мощность	макс. 4.3 Вт

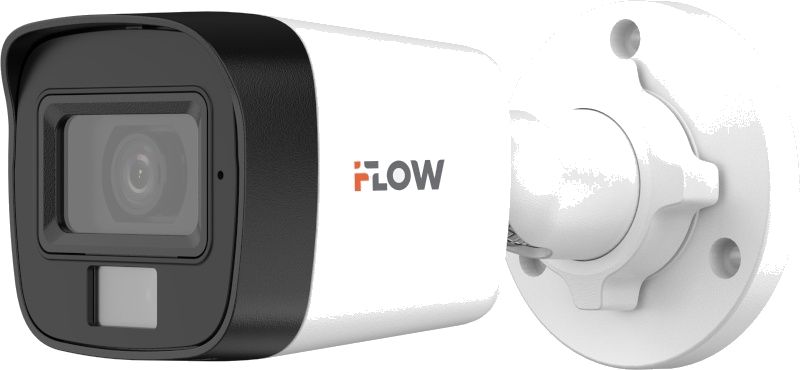

F-AC-2152MКамера 3K, две подсветки, микрофон.

Матрица, разрешение	3K CMOS, 2960 × 1665
Чувствительность	0.01 лк (F2.0, AGC вкл.), 0 лк с ИК-подсветкой
Подсветка	ИК до 30 м, белый свет до 20 м
Углы 2.8 мм	104.9° × 67.3°, по диагонали 129.8°
Углы 3.6 мм	81.3° × 50.7°, по диагонали 102.4°
Размеры	138.8 × Ø 70 мм
Масса	приблизительно 270 г
Потребляемая мощность	макс. 3.3 Вт

Как это работает и подключается

Один видеовыход с переключением TVI, AHD, CVI, CVBS; для 2 Мп камер формат 1080p при 25 или 30 к/с.
У моделей со встроенным микрофоном (2122M, 2126M, 2152M) звук передаётся по коаксиальному кабелю.
Для 5 Мп / 3K камер в паспортах указаны режимы по формату: TVI 5 Мп @ 20 к/с у F-AC-2151, TVI 3K @ 20 к/с и AHD 5 Мп @ 20 к/с у F-AC-2152M, CVI — 4 Мп (подробности — в паспорте).

Монтаж

Камеры питаются от DC 12 В ± 25 %; для камер с двумя подсветками (2122M, 2126M, 2152M) паспорт рекомендует отдельный адаптер питания для каждой камеры.
Опционально — монтажная коробка F-AY10019.
Подключения выполняйте при отключенном питании; не ставьте рядом с источниками тепла.

Примеры

Ночная съёмка в цвете

F-AC-2126M с BrightVu и F1.0 и F-AC-2122M / 2152M с белой подсветкой дают цветное изображение ночью; ИК-подсветка у них остаётся отдельной.

Нужна детализация

F-AC-2151 (5 Мп) и F-AC-2152M (3K) — для сцен, где 2 Мп мало.

Частые вопросы

Есть ли микрофон?

У F-AC-2122M, F-AC-2126M и F-AC-2152M — есть; у F-AC-2151 — нет.

Чем F-AC-2126M отличается от F-AC-2122M?

BrightVu, апертура F1.0, чувствительность 0.001 лк, 3D DNR; ИК-подсветка до 20 м против 30 м.

Нюансы и грабли

Не допускайте прямых солнечных лучей на матрицу.
Не подавайте на входы сигналы, не предусмотренные назначением: возможен выход из строя.
В паспорте F-AC-2151 у углов обзора знак градуса частично потерян в тексте («86 , 63 »); значения совпадают с паспортом F-AC-2351 (5 Мп), где градусы читаются.
Паспорт F-AC-2152M указывает режим AHD «5 Мп @ 20 к/с» при матрице 3K — режимы формата сверяйте на самой камере и регистраторе.
Не допускайте падений и сильной тряски.
