F-AC-2222M и F-AC-2252M — цилиндрические HD-камеры с двумя подсветками до 40 м

Цилиндрические камеры IP67 с ИК-подсветкой и белым светом до 40 м, микрофоном и одним выходом TVI / AHD / CVI / CVBS: F-AC-2222M на 2 Мп и F-AC-2252M формата 3K.

Модели семейства

Общие данныеЦилиндрический корпус 216.6 × 78.9 × 75.4 мм: передняя часть металлическая, основная — пластиковая; фиксированный объектив 2.8 и 3.6 мм, M12.

Подсветка	ИК до 40 м, белый свет до 40 м
Видеовыход	один, переключаемый TVI / AHD / CVI / CVBS; встроенный микрофон, звук по коаксиальному кабелю
Чувствительность	0.01 лк (F1.6, AGC вкл.), 0 лк с ИК-подсветкой
Регулировка угла	поворот 0–360°, наклон 0–180°, вращение 0–360°
Углы 2.8 мм	101° × 56°, по диагонали 118°
Углы 3.6 мм	78° × 42°, по диагонали 92°
Питание	DC 12 В ± 25 %
Защита	IP67
Рабочие условия	от -40 до +60 °C, влажность 90 % или меньше (без конденсата)

F-AC-2222M2 Мп, 1920 × 1080, TVI / AHD / CVI: 1080p при 25 или 30 к/с.

Матрица	2 Мп CMOS
Потребляемая мощность	макс. 4.8 Вт
Масса	приблизительно 339 г

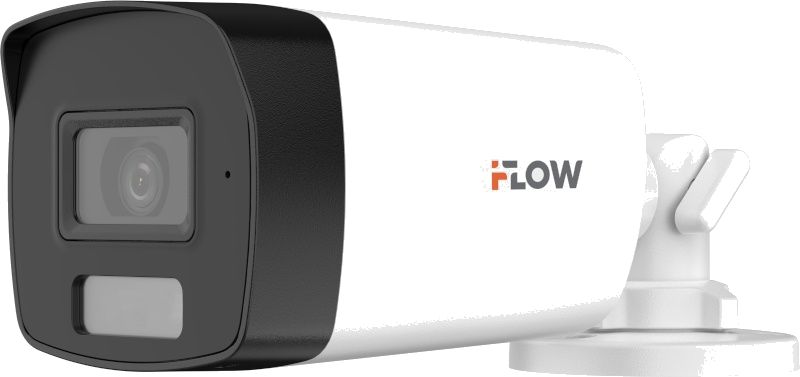

F-AC-2252MФормат 3K, 2960 × 1665.

Матрица	3K CMOS
TVI	3K @ 20 к/с, 4 Мп @ 25 / 30 к/с, 1080p @ 25 / 30 к/с
AHD	5 Мп @ 20 к/с, 4 Мп @ 25 / 30 к/с
CVI	4 Мп @ 25 / 30 к/с
Потребляемая мощность	макс. 4.5 Вт
Масса	приблизительно 340 г

Как это работает и подключается

Один видеовыход с четырьмя переключаемыми сигналами: TVI, AHD, CVI, CVBS; звук передаётся по коаксиальному кабелю.
Протокол — HIKVISION-C, меню на английском языке; слот micro SD в камере отсутствует.

Монтаж

Питание DC 12 В ± 25 %; паспорт рекомендует отдельный адаптер питания для каждой камеры.
Опционально — монтажная коробка F-AY10019.
Подключения выполняйте при отключенном питании.

Примеры

Двор, стоянка, фасад

Подсветка до 40 м по обоим каналам (ИК и белый свет) и защита IP67 рассчитаны на уличную установку.

Частые вопросы

Чем отличаются модели?

Разрешением матрицы: 2 Мп у F-AC-2222M и 3K (2960 × 1665) у F-AC-2252M; потребление до 4.8 и 4.5 Вт.

Есть ли микрофон?

Да, встроенный; звук идёт по коаксиальному кабелю.

Нюансы и грабли

Не допускайте прямых солнечных лучей на матрицу.
Две подсветки на 40 м дают потребление до 4.8 и 4.5 Вт — учитывайте при расчёте блока питания.
Не подавайте на входы сигналы, не предусмотренные назначением; не допускайте падений и сильной тряски.

Документация

IFLOW — паспорт изделия F-AC-2222M
IFLOW — паспорт изделия F-AC-2252M
