F-AC-2322M, 2326M, 2351, 2352M — купольные HD-камеры 2–5 Мп, IP67

Купольные камеры IP67 в металлическом корпусе с фиксированным объективом 2.8 или 3.6 мм и выходом TVI / AHD / CVI / CVBS: 2 Мп, 2 Мп BrightVu, 5 Мп и 3K, большинство — с микрофоном.

Купольные HD-камеры IFLOW F-AC-2322M, F-AC-2326M, F-AC-2351, F-AC-2352M

Модели семейства

Общие данныеКупольные камеры в металлическом корпусе, фиксированный объектив 2.8 и 3.6 мм (M12), механический ИК-фильтр, защита IP67.

Видеовыход	один, переключаемый TVI / AHD / CVI / CVBS
Питание	DC 12 В ± 25 %
Регулировка угла	поворот 0–360°, наклон 0–75°, вращение 0–360°
Рабочие условия	от -40 до +60 °C, влажность 90 % или меньше (без конденсата)
Протокол	HIKVISION-C
Слот micro SD	нет
Аксессуары	кронштейн на стену F-AY10020, кронштейн на столб F-AY10003, кронштейн на угол F-AY10004, монтажная коробка F-AY10019

F-AC-2322M2 Мп, ИК-подсветка и подсветка белым светом, микрофон.

Матрица, разрешение	2 Мп CMOS, 1920 × 1080
Чувствительность	0.01 лк (F1.6, AGC вкл.), 0 лк с ИК-подсветкой
Подсветка	ИК до 30 м, белый свет до 20 м
Углы 2.8 мм	101° × 56°, по диагонали 118°
Углы 3.6 мм	78° × 42°, по диагонали 92°
Размеры	80 × Ø 85.1 мм
Масса	приблизительно 296 г
Потребляемая мощность	макс. 3.3 Вт

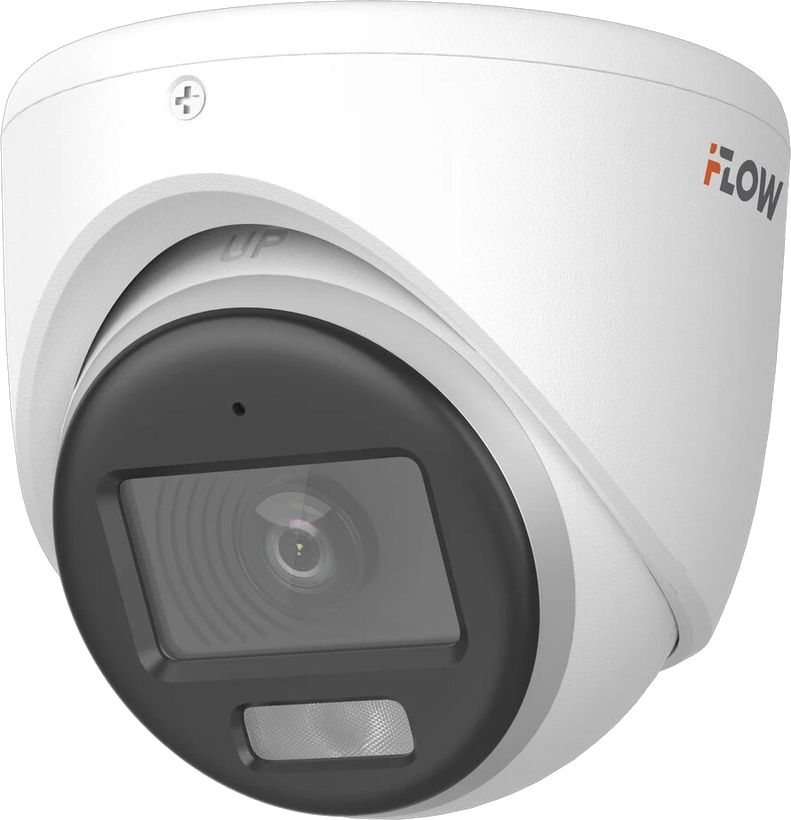

F-AC-2326M2 Мп с технологией BrightVu: цветное изображение в любое время суток, апертура F1.0, 3D DNR, микрофон.

Матрица, разрешение	2 Мп CMOS, 1920 × 1080
Чувствительность	0.001 лк (F1.0, AGC вкл.), 0 лк с подсветкой белым светом
Подсветка	ИК до 20 м, белый свет до 20 м
Углы 2.8 мм	105° × 56°, по диагонали 126°
Углы 3.6 мм	84° × 46°, по диагонали 98°
Размеры	Ø 85.11 × 77.62 мм
Масса	приблизительно 320 г
Потребляемая мощность	макс. 2.9 Вт
Дополнительный аксессуар	кронштейн на стену F-AY10021

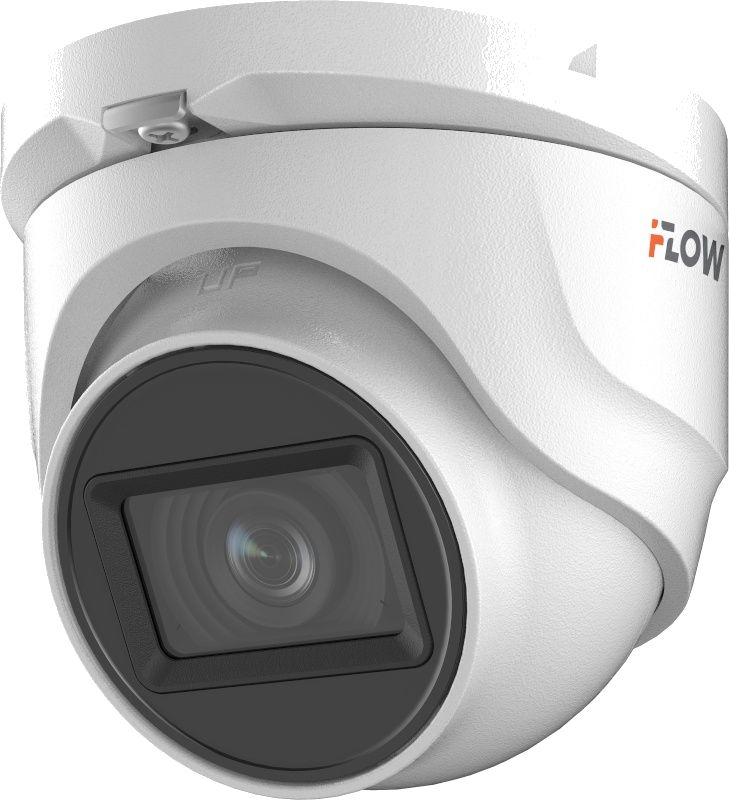

F-AC-23515 Мп, улучшенная ИК-подсветка до 30 м, без микрофона.

Матрица, разрешение	5 Мп CMOS, 2560 × 1944
Чувствительность	цвет 0.01 лк (F2.0, AGC вкл.), 0 лк с ИК-подсветкой
Подсветка	ИК до 30 м
Углы 2.8 мм	86° × 63°, по диагонали 120°
Углы 3.6 мм	80° × 63°, по диагонали 112°
Размеры	Ø 82.6 × 90 × 79.37 мм
Масса	приблизительно 289 г
Потребляемая мощность	макс. 4.3 Вт

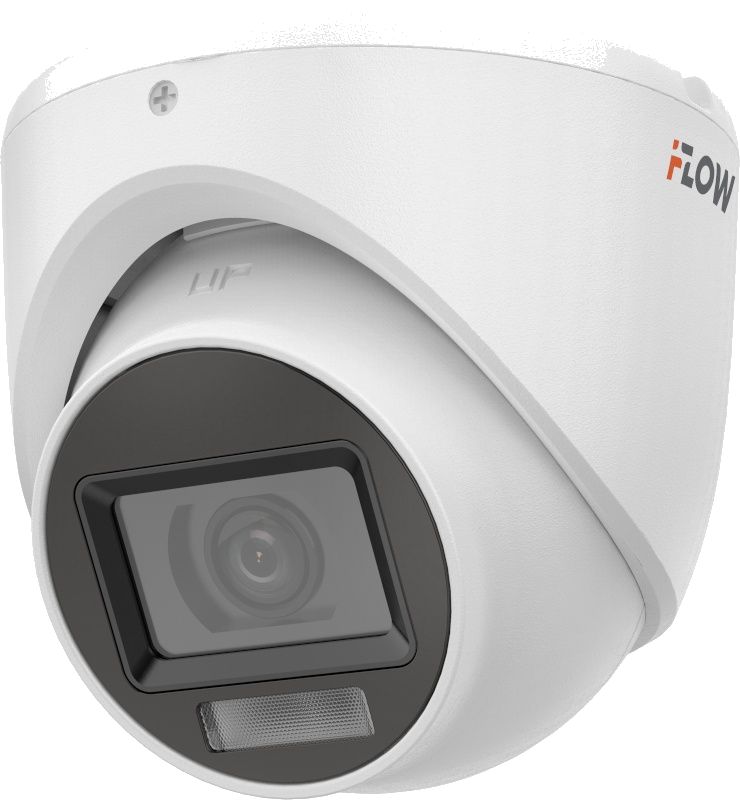

F-AC-2352MКамера 3K, две подсветки, микрофон.

Матрица, разрешение	3K CMOS, 2960 × 1665
Чувствительность	0.01 лк (F1.6, AGC вкл.), 0 лк с ИК-подсветкой
Подсветка	ИК до 30 м, белый свет до 20 м
Углы 2.8 мм	104.9° × 67.3°, по диагонали 129.8°
Углы 3.6 мм	81.3° × 50.7°, по диагонали 102.4°
Размеры	80 × Ø 85.1 мм
Масса	приблизительно 300 г
Потребляемая мощность	макс. 2.9 Вт

Как это работает и подключается

Один видеовыход с четырьмя переключаемыми сигналами TVI / AHD / CVI / CVBS; звук (у моделей с микрофоном) идёт по коаксиальному кабелю.
Протокол управления — HIKVISION-C, меню на английском языке.

Монтаж

Для крепления в паспорте перечислены: кронштейн на стену F-AY10020, на столб (стойку) F-AY10003, на угол F-AY10004, монтажная коробка F-AY10019; у F-AC-2326M добавлен кронштейн на стену F-AY10021.
Для камер с двумя подсветками (2322M, 2326M, 2352M) паспорт рекомендует отдельный адаптер питания на каждую камеру.
Подключения выполняйте при отключенном питании; не ставьте рядом с источниками тепла.

Примеры

Вход, коридор, фасад

Купольный корпус с защитой IP67 и выбором между 2.8 и 3.6 мм; ставится на стену, столб или угол через кронштейны F-AY10020, F-AY10003 и F-AY10004.

Частые вопросы

Какая модель с микрофоном?

F-AC-2322M, F-AC-2326M и F-AC-2352M имеют встроенный микрофон; F-AC-2351 — без микрофона.

Чем F-AC-2326M отличается от F-AC-2322M?

BrightVu, апертура F1.0, 0.001 лк, 3D DNR; ИК-подсветка до 20 м вместо 30 м.

Нюансы и грабли

Не допускайте прямых солнечных лучей на матрицу.
Не подавайте на входы сигналы, не предусмотренные назначением: возможен выход из строя.
Паспорт F-AC-2352M в заголовке указывает «(2.8mm)», но в разделе моделей — обе версии, 2.8 и 3.6 мм.
Не допускайте падений и сильной тряски.
