F-AC-2621Z и F-AC-2721Z — 2 Мп HD-камеры с вариофокальным объективом и ИК до 40 м

2 Мп камеры с ручной регулировкой вариофокального объектива 2.7–13.5 мм, ИК-подсветкой до 40 м и защитой IP67: цилиндрическая F-AC-2621Z и антивандальная купольная F-AC-2721Z (IK10).

Вариофокальные HD-камеры IFLOW F-AC-2621Z и F-AC-2721Z

Модели семейства

Общие данные2 Мп CMOS, 1920 × 1080, вариофокальный объектив 2.7–13.5 мм с креплением Φ14, один видеовыход с переключением TVI / AHD / CVI / CVBS.

Углы обзора	по горизонтали от 100 до 30°, по вертикали от 52 до 17°, по диагонали от 116 до 34.5°
Чувствительность	0.01 лк (F1.6, AGC вкл.), 0 лк с ИК-подсветкой
Дальность ИК-подсветки	до 40 м
Частота кадров	TVI / AHD / CVI: 1080p при 25 или 30 к/с; CVBS: PAL / NTSC
Питание	DC 12 В ± 25 %, макс. 5 Вт
Защита	IP67
Рабочие условия	от -40 до +60 °C, влажность 90 % или меньше (без конденсата)
Протокол	HIKVISION-C
Встроенный микрофон и слот micro SD	нет

F-AC-2621ZЦилиндрическая камера: передняя часть корпуса металлическая, основная — пластиковая.

Регулировка угла	поворот 0–360°, наклон 0–90°, вращение 0–360°
Размеры	83.3 × 78.2 × 256.4 мм
Масса	приблизительно 580 г
Аксессуары	кронштейн на столб F-AY10003, кронштейн на угол F-AY10004, монтажная коробка F-AY10008

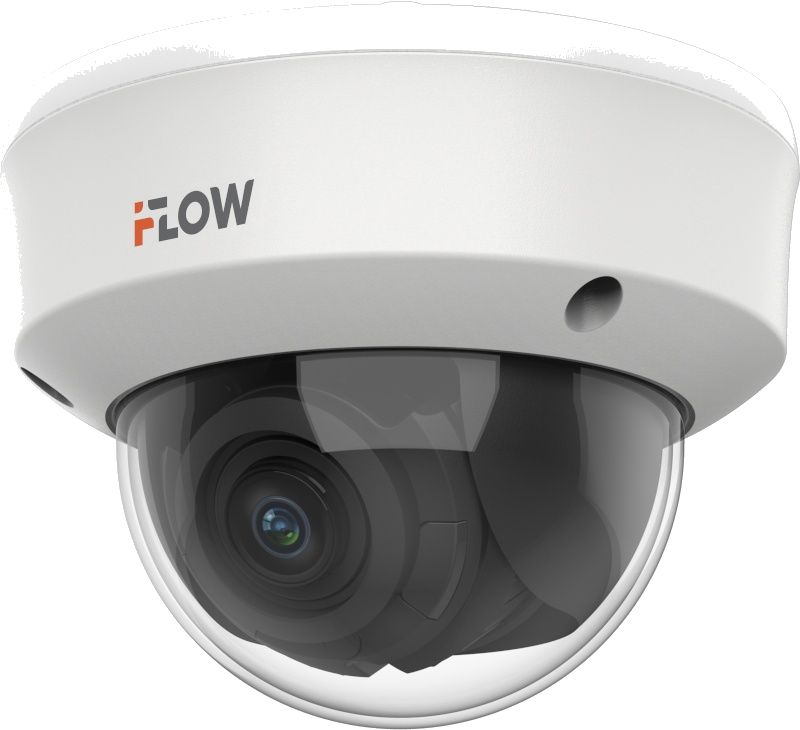

F-AC-2721ZКупольная антивандальная камера: защита IP67 и IK10, основная часть металлическая, крышка пластиковая.

Защита	IP67, IK10
Регулировка угла	поворот 0–355°, наклон 0–75°, вращение 0–355°
Размеры	Ø 143 × 106.7 мм
Масса	приблизительно 630 г
Аксессуары	F-AY10001 (стена), F-AY10002 (подвесной), F-AY10003 (столб), F-AY10004 (угол), F-AY10005 (монтажная коробка), F-AY10006 (коробка для потолочной установки под углом)

Как это работает и подключается

Объектив вариофокальный с ручной регулировкой (по паспорту F-AC-2621Z).
Один видеовыход с четырьмя переключаемыми сигналами: TVI, AHD, CVI и CVBS; протокол HIKVISION-C, меню на английском.

Монтаж

Для F-AC-2721Z в паспорте перечислены кронштейны и коробки F-AY10001…F-AY10006, для F-AC-2621Z — F-AY10003, F-AY10004 и F-AY10008.
Питание DC 12 В ± 25 %, до 5 Вт на камеру.
Подключения выполняйте при отключенном питании; не ставьте рядом с источниками тепла.

Примеры

Подбор кадра на месте

Угол обзора подбирается ручным вариофокальным объективом: от 100° по горизонтали на широком конце до 30° на длинном.

Антивандальная установка

F-AC-2721Z с IK10 подходит там, где камеру могут пытаться повредить.

Частые вопросы

Есть ли микрофон и карта памяти?

Нет: встроенного микрофона и слота micro SD в камерах нет.

Чем отличаются модели?

Формой и защитой: F-AC-2621Z цилиндрическая, F-AC-2721Z купольная с IK10; различаются размеры, масса и углы поворота.

Нюансы и грабли

В названиях моделей встречаются «2.8-13.5 mm», а в описании объектива — «от 2.7 до 13.5 мм»; за основу берите описание объектива.
Не допускайте прямых солнечных лучей на матрицу.
Не подавайте на входы сигналы, не предусмотренные назначением: возможен выход из строя.
Не допускайте падений и сильной тряски.

Документация

IFLOW — паспорт изделия F-AC-2621Z
IFLOW — паспорт изделия F-AC-2721Z
