ОРАКУЛ СЛАБОТОЧКИ
IFLOW · видеорегистраторы
F-HR-1042, F-HR-1082, F-HR-1162 — гибридные Extra Analog DVR на 4, 8 и 16 каналов
Гибридные видеорегистраторы Extra Analog DVR на 4, 8 и 16 аналоговых каналов (HDTVI / AHD / CVI / CVBS) с IP-входами, H.265 Pro+ и одним диском SATA, питание DC 12 В.
Модели семейства
Общие данныеExtra Analog DVR: видеовходы HDTVI / AHD / CVI / CVBS / IP, сжатие H.265 Pro+ / H.265 Pro / H.265 / H.264+ / H.264, обнаружение движения 2.0 («Человек», «ТС») на основе глубокого обучения, аудио по коаксиальному кабелю.
| Видеосжатие | H.265 Pro+ / H.265 Pro / H.265 / H.264+ / H.264 |
| Битрейт видео | от 32 Кбит/с до 4 Мбит/с |
| Аудио | сжатие G.711U, 64 Кбит/с; вход RCA × 1 (2.0 В p-p, 1 кОм), выход RCA × 1 (линейный, 1 кОм); двусторонняя связь с повторным использованием первого аудиовхода |
| Видеовыходы | HDMI × 1 и VGA × 1: 1920 × 1080 / 60 Гц, 1280 × 1024 / 60 Гц, 1280 × 720 / 60 Гц; одновременный вывод |
| Входы HDTVI / AHD / HDCVI | 1080p25, 1080p30, 720p25, 720p30 |
| Сеть | RJ45, 10M / 100M; TCP / IP, PPPoE, DHCP, Onvif, RTSP, DNS, DDNS, NTP, SMTP, UPnP™, HTTPS |
| USB | 2 × USB 2.0 на задней панели |
| Рабочие условия | от -10 до +55 °C, влажность от 10 до 90 % |
| Дальность HDTVI | до 1200 м для сигнала HDTVI 720p |
F-HR-10424 аналоговых канала, 1 IP-канал (расширение до 5), диск до 6 ТБ.
| Аналоговые каналы | 4 |
| IP-каналы | 1 (расширение до 5), разрешение до 1080p |
| Общая полоса | 64 Мбит/с |
| Удалённое подключение | 32 |
| Диск | 1 × SATA, до 6 ТБ |
| Питание | DC 12 В, 1.5 А; потребление ≤ 16 Вт (без HDD) |
| Размеры | 200 × 200 × 45 мм |
| Масса | ≤ 0.8 кг (без HDD) |

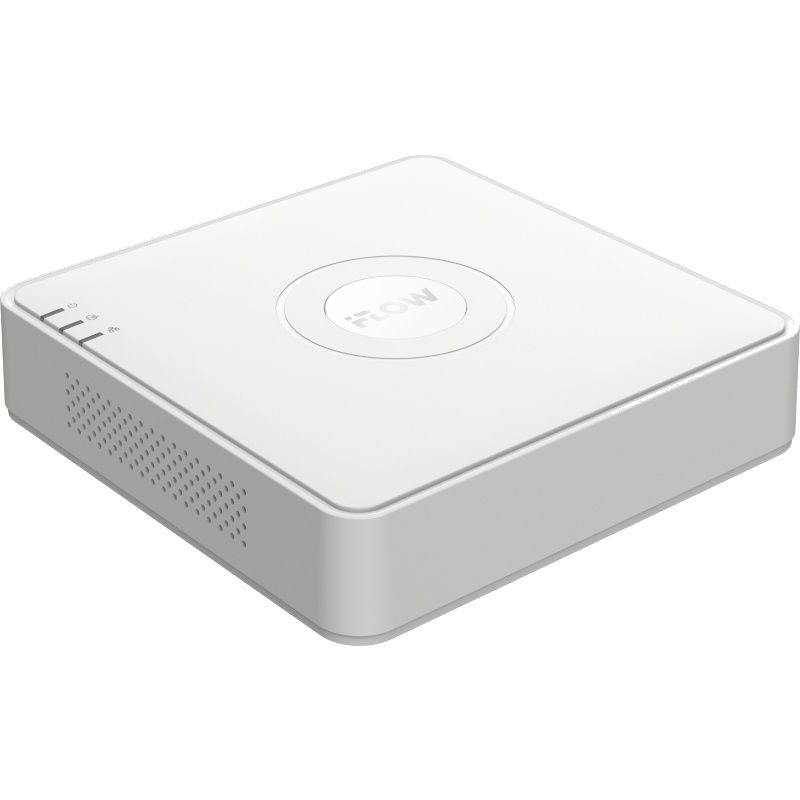

F-HR-10828 аналоговых каналов, 2 IP-канала (расширение до 10), диск до 6 ТБ.
| Аналоговые каналы | 8 |
| IP-каналы | 2 (расширение до 10), разрешение до 5 Мп |
| Общая полоса | 72 Мбит/с |
| Удалённое подключение | 64 |
| Диск | 1 × SATA, до 6 ТБ |
| Питание | DC 12 В, 1.5 А; потребление ≤ 17 Вт (без HDD) |
| Размеры | 200 × 200 × 45 мм |
| Масса | ≤ 1 кг (без HDD) |

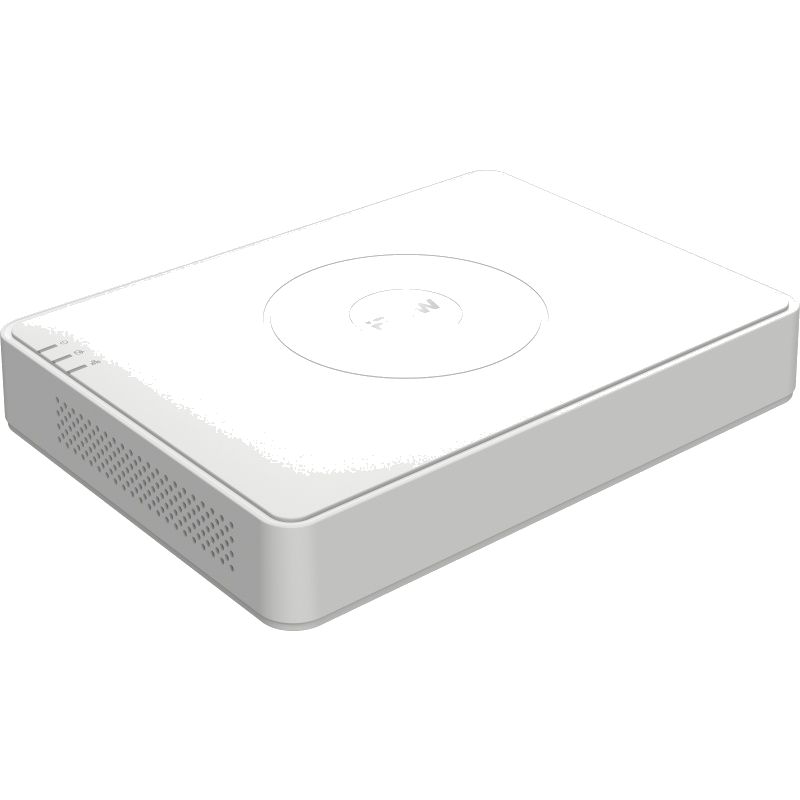

F-HR-116216 аналоговых каналов, 2 IP-канала (расширение до 18), диск до 10 ТБ.
| Аналоговые каналы | 16 |
| IP-каналы | 2 (расширение до 18), разрешение до 5 Мп |
| Общая полоса | 96 Мбит/с |
| Удалённое подключение | 128 |
| Диск | 1 × SATA, до 10 ТБ |
| Питание | DC 12 В, 1.6 А; потребление ≤ 7 Вт (без HDD) |
| Размеры | 285 × 210 × 45 мм |
| Масса | ≤ 1.8 кг (без HDD) |
Как это работает и подключается
- Режим 1080p Lite поддерживается на всех каналах: качество близко к 1080p при пониженной нагрузке; кодирование до 1080p Lite при 15 к/с.
- У F-HR-1042 для основного потока 1080p / 720p паспорт указывает 25 к/с (P) / 30 к/с (N); у F-HR-1082 и F-HR-1162 — 15 к/с.
- Быстрый поиск по событию «Человек» или «ТС» (алгоритм обнаружения движения 2.0 включён по умолчанию для аналоговых каналов).
- Удалённый доступ через приложение и DDNS.
Монтаж
- Питание от адаптера 220 / 12 В из комплекта; подключение — при отключенном питании.
- Для заземления на задней панели есть клемма; интерфейсы: видеокабель и коаксиальный аудиокабель, HDMI, VGA, аудиовыход, аудиовход, USB, LAN, питание DC 12 В, заземление.
- Не ставьте в замкнутом объёме (ящик, глухой шкаф) и рядом с источниками тепла: паспорт требует условий для охлаждения.
Примеры
Небольшой объект на аналоговых камерах
Подбор по числу каналов: 4, 8 или 16; на каждый канал по коаксиальному кабелю идут и видео, и звук.
Смешанная система
Часть каналов можно перевести на IP-камеры: до 5, 10 или 18 каналов, отдельные IP-входы — 1 или 2.
Частые вопросы
Сколько дисков поддерживает?
Один SATA: до 6 ТБ у F-HR-1042 и F-HR-1082, до 10 ТБ у F-HR-1162.
Можно ли подключить IP-камеры?
Да: поддерживаются IP-камеры H.265+ / H.265 / H.264+ / H.264; 1 IP-канал (расширение до 5) у F-HR-1042 и 2 канала (до 10 и до 18) у F-HR-1082 и F-HR-1162.
Нюансы и грабли
- Тревожных входов и выходов в паспортах F-HR-1042 и F-HR-1082 нет («—»); в паспорте F-HR-1162 строка отсутствует.
- Потребление ≤ 7 Вт у F-HR-1162 в паспорте выглядит слишком низким по сравнению с 16 и 17 Вт у младших моделей — вероятно опечатка; берите запас по адаптеру из комплекта.
- В паспорте F-HR-1162 вместо «потока с карты» указан «поток стандартного разрешения»; в F-HR-1042 и F-HR-1082 — «с карты» (скорее всего, ошибка перевода).
- Сетевой порт только 10M / 100M; общая полоса 64, 72 и 96 Мбит/с — вход с 5 Мп IP-камер упирается в неё.
- Не подавайте на входы сигналы, не предусмотренные назначением; не допускайте падений и сильной тряски.
Документация
- IFLOW — паспорт изделия F-HR-1042
- IFLOW — паспорт изделия F-HR-1082
- IFLOW — паспорт изделия F-HR-1162
