IFLOW · Гибридный видеорегистратор (Extra Analog DVR, 1 SATA)
IFLOW F-HR-2044, F-HR-2048, F-HR-2084, F-HR-2088, F-HR-2164 — гибридные регистраторы на 4, 8 и 16 каналов, H.265 Pro+, 1 SATA до 10 ТБ
Регистраторы IFLOW на 4, 8 или 16 аналоговых каналов (HDTVI/AHD/CVI/CVBS) с IP-входами, H.265 Pro+, 1 SATA до 10 ТБ, обнаружением движения 2.0; без тревожных входов-выходов.
Модели семейства
Общие данныеОбщее для F-HR-2044, 2048, 2084, 2088, 2164.
| Видеовходы | HDTVI / AHD / CVI / CVBS / IP; аналоговые входы BNC (1.0 В p-p, 75 Ом) по коаксиальному кабелю |
| Видеосжатие | H.265 Pro+ / H.265 Pro / H.265 / H.264+ / H.264, двойной поток |
| Аудио | G.711U, 64 Кбит/с; звук по коаксиальному кабелю; вход и выход RCA по 1 каналу, двусторонняя аудиосвязь через первый аудиовход |
| Видеовыходы | HDMI и VGA по 1 каналу, одновременный вывод |
| Накопитель | 1 SATA, до 10 ТБ |
| Сеть | 1 RJ45; TCP/IP, PPPoE, DHCP, ONVIF, RTSP, DNS, DDNS, NTP, NFS, iSCSI, UPnP, HTTPS; Wi-Fi — через USB-адаптер |
| USB | 2 × USB 2.0 на задней панели |
| Питание | DC 12 В, адаптер 220/12 В входит в комплект |
| Рабочая температура и влажность | от -10 до +55 °C, от 10 до 90 % |
| Аналитика | обнаружение движения 2.0 («Человек» / «ТС») на аналоговых каналах включено по умолчанию; защита периметра; обнаружение лиц (аналоговый канал) |
F-HR-20444 аналоговых канала, 1080p, кодирование до 1080p @ 15 к/с.
| Аналоговые входы | 4 канала |
| IP-входы | 1 канал (расширение до 5); в улучшенном режиме IP — 2 канала (расширение до 6), каждый до 4 Мбит/с, до 6 Мп |
| Запись | до 3K Lite / 5 Мп Lite; битрейт видео от 32 Кбит/с до 6 Мбит/с |
| Защита периметра | до 2 каналов |
| Общая полоса | 72 Мбит/с, удалённое подключение — 32 |
| Сеть | RJ45 10M / 100M |
| Питание | DC 12 В, 1.5 А; ≤ 8 Вт (без HDD) |
| Размеры и масса | 200 × 200 × 45 мм, ≤ 1 кг (без HDD) |
F-HR-20484 аналоговых канала, 5 Мп, кодирование до 8 Мп @ 8 к/с.
| Аналоговые входы | 4 канала |
| IP-входы | 2 канала (расширение до 6); в улучшенном режиме IP — 4 канала (расширение до 8), каждый до 4 Мбит/с, до 8 Мп |
| Запись | до 8 Мп; 8 Мп @ 8 к/с только на канале 1, 8 Мп Lite — на каналах 2, 3, 4; битрейт от 32 Кбит/с до 10 Мбит/с |
| Защита периметра | до 4 каналов |
| Общая полоса | 96 Мбит/с, удалённое подключение — 32 |
| Выход HDMI | до 2K (2560 × 1440) / 60 Гц |
| Питание | DC 12 В, 1.5 А; ≤ 15 Вт (без HDD) |
| Размеры и масса | 200 × 200 × 45 мм, ≤ 1.16 кг (без HDD) |
F-HR-20848 аналоговых каналов, 1080p, кодирование до 1080p @ 15 к/с.
| Аналоговые входы | 8 каналов |
| IP-входы | 2 канала (расширение до 10); в улучшенном режиме IP — 4 канала (расширение до 12), каждый до 4 Мбит/с, до 6 Мп |
| Запись | до 3K Lite / 5 Мп Lite; битрейт видео от 32 Кбит/с до 6 Мбит/с |
| Защита периметра | до 4 каналов |
| Общая полоса | 96 Мбит/с, удалённое подключение — 64 |
| Сеть | RJ45 10M / 100M |
| Питание | DC 12 В, 1.33 А; ≤ 12 Вт (без HDD) |
| Размеры и масса | 200 × 200 × 45 мм, ≤ 1 кг (без HDD) |

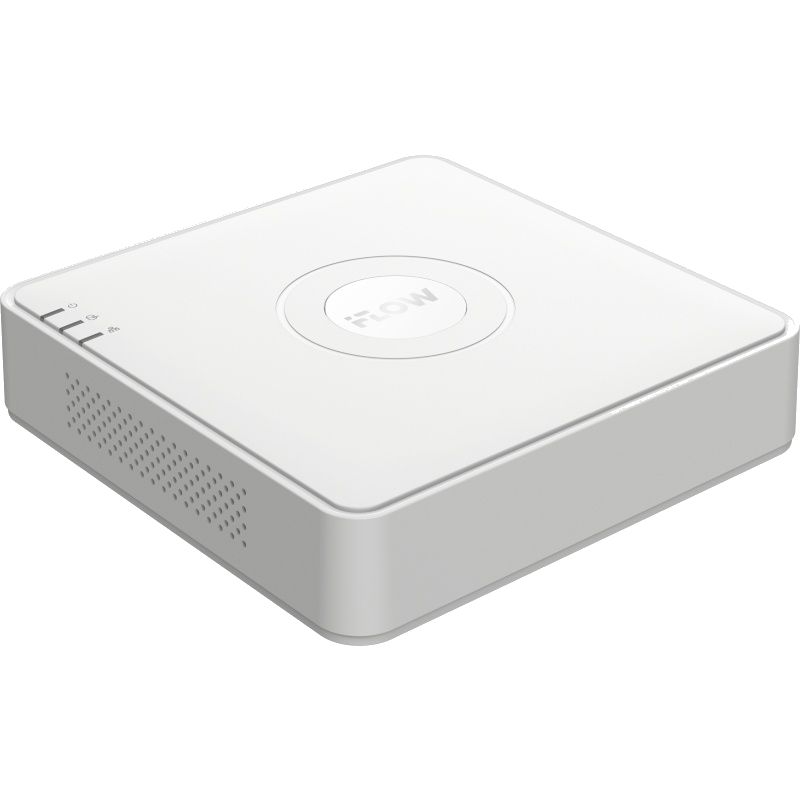

F-HR-20888 аналоговых каналов, 5 Мп, кодирование до 8 Мп @ 8 к/с и 5 Мп @ 12 к/с, до 16 IP-камер.
| Аналоговые входы | 8 каналов |
| IP-входы | 4 канала (расширение до 12); в улучшенном режиме IP — 8 каналов (расширение до 16), каждый до 4 Мбит/с, до 8 Мп |
| Запись | до 8 Мп; битрейт видео от 32 Кбит/с до 10 Мбит/с |
| Защита периметра | до 4 каналов (пересечение линии и вторжение) |
| Общая полоса | 128 Мбит/с, удалённое подключение — 64 |
| Сеть | RJ45 10/100/1000М |
| Выход HDMI | до 4K (3840 × 2160) / 30 Гц |
| Питание | DC 12 В, 2 А; ≤ 10 Вт (без HDD) |
| Размеры и масса | 200 × 200 × 45 мм, ≤ 1 кг (без HDD) |

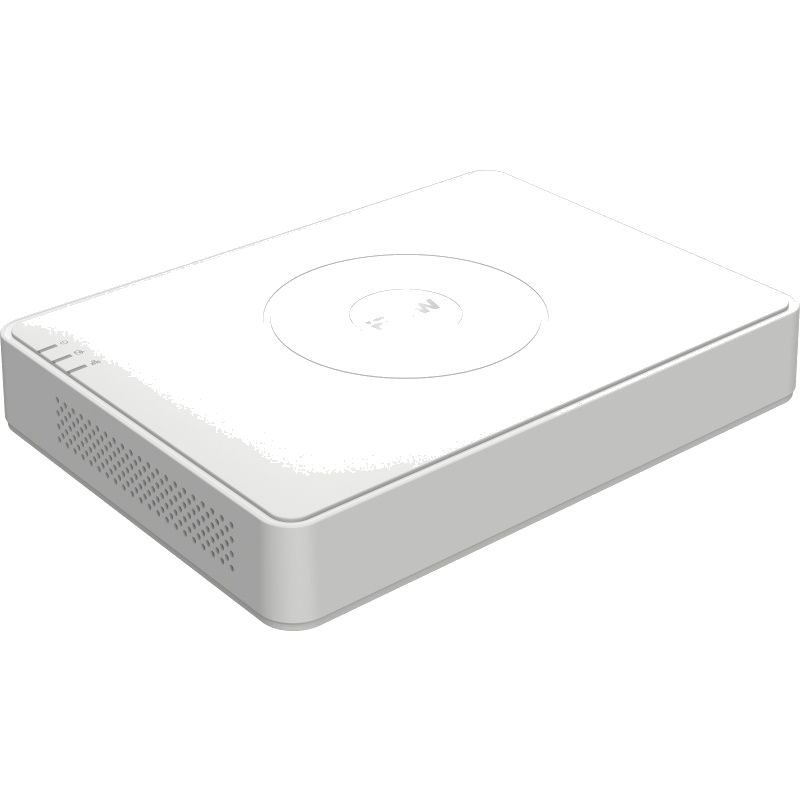

F-HR-216416 аналоговых каналов, 1080p, кодирование до 1080p @ 15 к/с.
| Аналоговые входы | 16 каналов, входная пропускная способность 96 Мбит/с |
| IP-входы | 2 канала (расширение до 18); в улучшенном режиме IP — 8 каналов (расширение до 24), каждый до 4 Мбит/с, до 6 Мп |
| Запись | до 3K Lite / 5 Мп Lite; битрейт видео от 32 Кбит/с до 6 Мбит/с |
| Защита периметра | 4 канала (пересечение линии и вторжение) |
| Общая полоса | 128 Мбит/с, удалённое подключение — 128 |
| Сеть | RJ45 10M/100M/1000M |
| Выход HDMI | до 4K (3840 × 2160) / 30 Гц |
| Питание | DC 12 В, 1.9 А; ≤ 15 Вт |
| Размеры и масса | 285 × 210 × 45 мм, ≤ 1 кг |
Как это работает и подключается
- Аналоговые камеры подключают к BNC-входам по коаксиальному кабелю; звук от камер тоже идёт по коаксиальному кабелю.
- Обнаружение движения 2.0 («Человек» / «ТС») на основе глубокого обучения включено по умолчанию для всех аналоговых каналов; по паспорту оно снижает число ложных тревог от листвы и света и позволяет быстро искать по типу объекта или события.
- Защита периметра (SharpSense) и обнаружение лиц работают только на аналоговых каналах; число каналов зависит от модели (см. таблицы моделей).
- H.265 Pro+ по паспорту повышает эффективность кодирования и снижает затраты на хранение.
- Удалённый доступ: приложение и DDNS; подключение к Wi-Fi возможно через Wi-Fi-адаптер в USB-порт.
Монтаж
- Все подключения выполняйте при отключённом электропитании.
- Рабочий диапазон температур — от минус 10 до плюс 55 °C. Не ставьте регистратор в замкнутые пространства (ящик, глухой шкаф) и рядом с источниками тепла: нужна возможность охлаждения.
- На входы подавайте только те сигналы, для которых они предназначены, — иначе устройство может выйти из строя.
- Рекомендуется источник бесперебойного питания, чтобы скачки напряжения и внезапное отключение не повредили устройство.
- Установка и включение описаны в «Кратком руководстве пользователя» соответствующего устройства — в паспорте их нет.
- Адаптер 220/12 В входит в комплект поставки.
Примеры
Модернизация аналоговой системы без замены камер
Регистраторы принимают сигнал HDTVI, AHD, CVI и CVBS по коаксиальному кабелю и добавляют IP-входы, так что к существующим аналоговым камерам можно дополнительно подключить несколько IP-камер.
Небольшой объект на 4 или 8 камер
F-HR-2044 и F-HR-2048 (4 канала) или F-HR-2084 и F-HR-2088 (8 каналов) в корпусе 200 × 200 × 45 мм; 2164 — на 16 каналов в корпусе 285 × 210 × 45 мм.
Частые вопросы
Сколько дисков можно поставить?
Во всех пяти моделях один интерфейс SATA, до 10 ТБ.
Чем F-HR-2048 и F-HR-2088 отличаются от 2044 и 2084?
Это 5 Мп модели: кодирование до 8 Мп, IP-камеры до 8 Мп, битрейт видео до 10 Мбит/с. У F-HR-2044 и F-HR-2084 кодирование до 3K Lite / 5 Мп Lite, IP-камеры до 6 Мп, битрейт до 6 Мбит/с.
Есть ли тревожные входы и выходы?
По паспорту — нет (в строке «Тревожный вход / выход» стоит прочерк).
Нюансы и грабли
- Обнаружение движения 2.0 и защита периметра не включаются одновременно: при включении одной другая автоматически недоступна.
- Улучшенный режим IP может конфликтовать с интеллектуальными событиями (обнаружение движения 2.0, защита периметра) и другими функциями — подробности в руководстве пользователя.
- Паспорт даёт два набора IP-входов («2 канала, расширение до 6» и для улучшенного режима IP «4 канала, расширение до 8»), но не поясняет, как именно происходит расширение; уточняйте по руководству пользователя.
- F-HR-2048: 8 Мп @ 8 к/с доступно только на канале 1, на каналах 2, 3, 4 — 8 Мп Lite.
- F-HR-2088: 8 аналоговых каналов, но звук по коаксиальному кабелю указан только для 4 каналов — на остальных каналах звук по коаксиалу не рассчитывайте.
- В кратком перечне возможностей F-HR-2044, 2084 и 2164 заявлено кодирование до 1080p @ 15 к/с, а запись при этом перечислена до 3K Lite / 5 Мп Lite; ориентируйтесь на таблицу разрешений и частот кадров в паспорте.
- Потребляемая мощность F-HR-2164 в паспорте указана без пометки «без HDD», у остальных моделей — без HDD; учтите диск в расчёте питания.
- Тревожных входов и выходов у регистраторов этой линейки в паспорте нет (у F-HR-2088 строка про них отсутствует).
