IFLOW · IP-камера цилиндрическая (bullet) с фиксированным объективом

IFLOW F-IC-1121M, 1122CM, 1122M(E), 1141M, 1142CM, 1142M(E), 1146CM, 1182CM — цилиндрические IP-камеры 2, 4 и 8 Мп, IP67, PoE

Цилиндрические IP-камеры IFLOW на 2, 4 и 8 Мп с фиксированным объективом 2.8 мм (у части моделей есть 4 мм), ИК-подсветкой, IP67, питание DC 12 В или PoE 802.3af.

Цилиндрические IP-камеры IFLOW F-IC-11xx

Модели семейства

Общие данныеОбщее для камер F-IC-1121M, 1122CM, 1122M(E), 1141M, 1142CM, 1142M(E), 1146CM, 1182CM.

Матрица	Progressive Scan CMOS
Объектив	фиксированный, крепление M12, диафрагма фиксированная
Регулировка угла	поворот от 0 до 360°, наклон от 0 до 90°, вращение от 0 до 360°
День / ночь	ИК-фильтр; режимы: день / ночь / автоматически / по расписанию
ИК-подсветка	850 нм, интеллектуальная подсветка
Видеосжатие	основной поток H.265+ / H.265 / H.264+ / H.264, дополнительный H.265 / H.264
Сеть	1 RJ45 10/100 Мбит/с; ONVIF (в паспорте 1122M(E) — «открытый сетевой видеоинтерфейс» Profile S, Profile T, ISAPI, SDK); одновременный просмотр до 6 каналов; до 32 пользователей, 3 уровня (администратор, оператор, пользователь)
Питание	DC 12 В ± 25 %, коаксиальный разъём Ø 5.5 мм с защитой от обратной полярности; или PoE IEEE 802.3af
Защита	IP67; специальной защиты от коррозии нет
Язык интерфейса	английский, русский

F-IC-1121M (2.8 мм)2 Мп, ИК-подсветка до 30 м, пластиковый корпус, без слота карты памяти.

Разрешение и матрица	1920 × 1080, 1/2.9″
Чувствительность	цвет 0.01 лк @ F2.2, ч/б 0 лк с ИК-подсветкой
Объектив	2.8 мм, F2.2; угол обзора 94° × 51° (диагональ 112°)
DORI	D: 48 м, O: 19 м, R: 9 м, I: 4 м
Подсветка	ИК, до 30 м
Питание	0.41 А, макс. 5 Вт; PoE класс 3, макс. 6.5 Вт
Хранение и звук	слота microSD нет; встроенный микрофон есть
Размеры и масса	138.8 × 60.9 × 57.9 мм, приблизительно 175 г; пластик
Условия работы	от -40 до +60 °C, влажность 95 % и меньше без конденсата

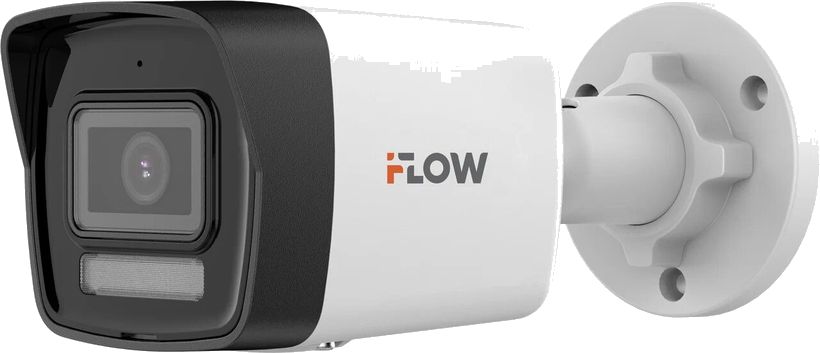

F-IC-1122CM (2.8 мм / 4 мм)2 Мп, две подсветки (ИК и белый свет) до 30 м, человек / ТС, слот до 512 ГБ, металл и пластик.

Разрешение и матрица	1920 × 1080, 1/2.9″
Чувствительность	цвет 0.005 лк @ F1.6, ч/б 0 лк с ИК-подсветкой
Объектив	2.8 мм: 103° × 56° (диагональ 121°); 4 мм: 83° × 44° (диагональ 99°); F1.6
DORI	2.8 мм — D: 45 м, O: 18 м, R: 9 м, I: 4 м; 4 мм — D: 56 м, O: 22 м, R: 11 м, I: 5 м
Подсветка	ИК и белый свет, до 30 м
Питание	0.4 А, макс. 5 Вт; PoE класс 3, макс. 6.5 Вт
Хранение и звук	microSD / SDHC / SDXC до 512 ГБ; встроенный микрофон, аудиосвязь; кнопка сброса
Размеры и масса	170.8 × 66 × 69.1 мм, приблизительно 265 г; металл и пластик
Условия работы	от -40 до +60 °C, влажность 95 % и меньше без конденсата

F-IC-1122M(E) (2.8 мм / 4 мм)2 Мп, гибридная подсветка: ИК до 20 м и белый свет до 15 м; человек; без слота карты памяти, пластик.

Разрешение и матрица	1920 × 1080, 1/2.9″
Чувствительность	цвет 0.01 лк @ F2.2, ч/б 0 лк с ИК-подсветкой
Объектив	2.8 мм: 101° × 56° (диагональ 118°); 4 мм: 80° × 44° (диагональ 94°); F2.2
DORI	2.8 мм — D: 44 м, O: 17 м, R: 8 м, I: 4 м; 4 мм — D: 55 м, O: 22 м, R: 11 м, I: 5 м
Подсветка	ИК до 20 м, белый свет до 15 м
Питание	0.41 А, макс. 5 Вт; PoE класс 3, макс. 6.5 Вт
Хранение и звук	слота microSD нет; встроенный микрофон есть
Размеры и масса	138.8 × 60.9 × 57.9 мм, приблизительно 175 г; пластик
Условия работы	от -40 до +45 °C, влажность 95 % и меньше без конденсата

F-IC-1141M (2.8 мм)4 Мп, ИК-подсветка до 20 м, пластик, без слота карты памяти.

Разрешение и матрица	2560 × 1440, 1/2.8″
Чувствительность	цвет 0.01 лк @ F2.2, ч/б 0 лк с ИК-подсветкой
Объектив	2.8 мм, F2.2; угол обзора 104° × 57° (диагональ 123°); глубина резкости от 0.9 до ∞
DORI	D: 53 м, O: 21 м, R: 10 м, I: 5 м
Подсветка	ИК, до 20 м
Питание	0.42 А, макс. 5 Вт; PoE класс 0, макс. 6.5 Вт
Хранение и звук	слота microSD нет; встроенный микрофон есть
Размеры и масса	138.8 × 60.9 × 57.9 мм, приблизительно 175 г; пластик
Условия работы	от -40 до +45 °C, влажность 95 % и меньше без конденсата

F-IC-1142CM (2.8 мм / 4 мм)4 Мп, две подсветки до 30 м, человек / ТС, слот до 512 ГБ, WDR 120 дБ, металл и пластик.

Разрешение и матрица	2560 × 1440, 1/3″
Чувствительность	цвет 0.005 лк @ F1.6, ч/б 0 лк с ИК-подсветкой
Объектив	2.8 мм: 98° × 54° (диагональ 114°); 4 мм: 78° × 42° (диагональ 93°); F1.6
DORI	2.8 мм — D: 63 м, O: 25 м, R: 12 м, I: 6 м; 4 мм — D: 78 м, O: 31 м, R: 15 м, I: 7 м
Подсветка	ИК и белый свет, до 30 м
Питание	0.4 А, макс. 5 Вт; PoE класс 3, макс. 6.5 Вт
Хранение и звук	microSD / SDHC / SDXC до 512 ГБ; встроенный микрофон, аудиосвязь; кнопка сброса
Размеры и масса	170.8 × 66 × 69.1 мм, приблизительно 270 г; металл и пластик
Условия работы	от -40 до +60 °C, влажность 95 % и меньше без конденсата

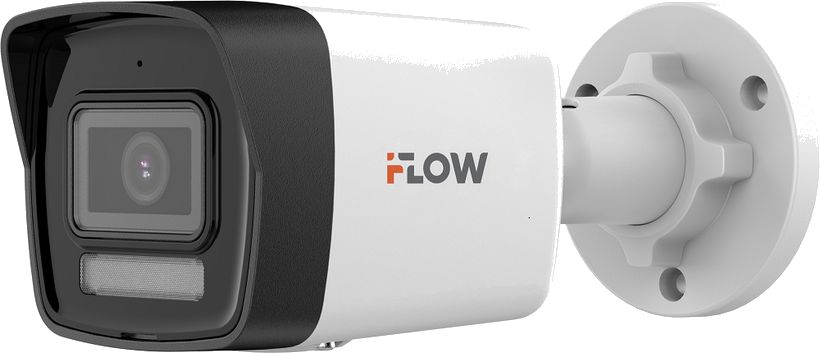

F-IC-1142M(E) (2.8 мм / 4 мм)4 Мп, ИК до 20 м и белый свет до 15 м, человек, без слота карты памяти, пластик.

Разрешение и матрица	2560 × 1440, 1/2.8″
Чувствительность	цвет 0.01 лк @ F2.2, ч/б 0 лк с ИК-подсветкой
Объектив	2.8 мм: 104° × 57° (диагональ 123°); 4 мм: 82° × 45° (диагональ 98°); F2.2
DORI	2.8 мм — D: 53 м, O: 21 м, R: 10 м, I: 5 м; 4 мм — D: 67 м, O: 26 м, R: 13 м, I: 6 м
Подсветка	ИК до 20 м, белый свет до 15 м
Питание	0.42 А, макс. 5 Вт; PoE класс 0, макс. 6.5 Вт
Хранение и звук	слота microSD нет; встроенный микрофон есть
Размеры и масса	138.8 × 60.9 × 57.9 мм, приблизительно 175 г; пластик
Условия работы	от -40 до +45 °C, влажность 95 % и меньше без конденсата

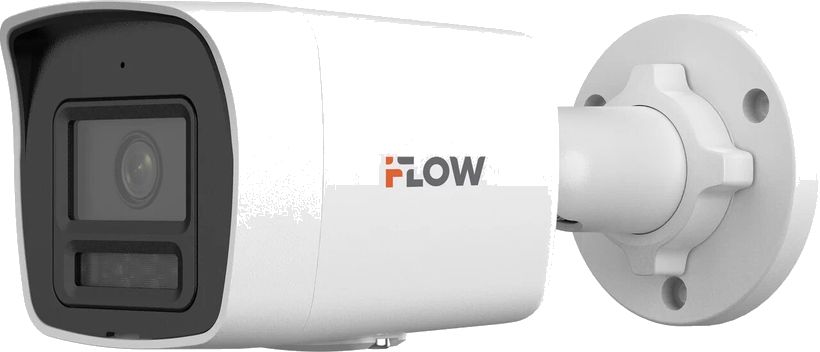

F-IC-1146CM (2.8 мм / 4 мм)4 Мп с технологией BrightVu: F1.0, 0.001 лк, две подсветки до 30 м, слот до 512 ГБ.

Разрешение и матрица	2560 × 1440, 1/3″
Чувствительность	цвет 0.001 лк @ F1.0, ч/б 0 лк с ИК-подсветкой
Объектив	2.8 мм: 115° × 60° (диагональ 143°); 4 мм: 94° × 50° (диагональ 110°); F1.0
DORI	2.8 мм — D: 64 м, O: 25 м, R: 12 м, I: 6 м; 4 мм — D: 77 м, O: 30 м, R: 15 м, I: 7 м
Подсветка	ИК и белый свет, до 30 м
Питание	0.5 А, макс. 6 Вт; PoE класс 3, макс. 7.5 Вт
Хранение и звук	microSD / SDHC / SDXC до 512 ГБ; встроенный микрофон; кнопка сброса
Размеры и масса	67.9 × 69.8 × 172.9 мм, приблизительно 550 г; передняя часть металл, корпус и кронштейн пластик
Условия работы	от -40 до +60 °C, влажность 95 % и меньше без конденсата

F-IC-1182CM (2.8 мм / 4 мм)8 Мп, две подсветки до 30 м, слот до 512 ГБ, металл и пластик.

Разрешение и матрица	3840 × 2160, 1/2.7″
Чувствительность	цвет 0.01 лк @ F2.0, ч/б 0 лк с ИК-подсветкой
Объектив	2.8 мм: 113° × 62° (диагональ 134°); 4 мм: 90° × 49° (диагональ 108°); F2.0
DORI	2.8 мм — D: 79 м, O: 31 м, R: 15 м, I: 7 м; 4 мм — D: 102 м, O: 40 м, R: 20 м, I: 10 м
Подсветка	ИК и белый свет, до 30 м
Основной поток	12.5 к/с при 50 Гц, 15 к/с при 60 Гц (3840 × 2160 и ниже); битрейт от 32 Кбит/с до 16 Мбит/с
Питание	0.41 А, макс. 5 Вт; PoE класс 3, макс. 6.5 Вт
Хранение и звук	microSD / SDHC / SDXC до 512 ГБ; встроенный микрофон; кнопка сброса
Размеры и масса	170.8 × 66 × 69.1 мм, приблизительно 285 г; металл и пластик
Условия работы	от -40 до +60 °C, влажность 95 % и меньше без конденсата

Как это работает и подключается

Подача питания — на выбор: DC 12 В через коаксиальный разъём Ø 5.5 мм (с защитой от обратной полярности) или PoE по IEEE 802.3af; потребление в обоих режимах указано в таблицах моделей.
Интеграция — по ONVIF (у 1142M(E) — Profile S и Profile T, ISAPI, SDK); в паспорте указаны приложение с облачными службами и веб-интерфейс (в таблице — браузеры Chrome, Firefox, Edge).
Режим подсветки интеллектуальный: ИК-подсветка (850 нм) — у всех моделей, белый свет — у 1122, 1142, 1146, 1182.
У моделей 1122CM, 1142CM, 1146CM и 1182CM поддерживается обнаружение цели по типу «Человек» / «ТС»; у моделей (E) — обнаружение движения с тревогой «Человек».

Монтаж

Все подключения выполняйте при отключённом электропитании.
Рабочий диапазон температур указан для каждой модели: до +60 °C у 1121M, 1122CM, 1142CM, 1146CM, 1182CM и до +45 °C у 1122M(E), 1141M, 1142M(E).
Не размещайте камеру в замкнутых пространствах (ящик, глухой шкаф) и рядом с источниками тепла; не допускайте прямого солнечного света на матрицу.
Для установки по паспорту предлагаются опции: монтажная коробка F-AY10019 (у моделей 1121M, 1122CM, 1141M, 1142CM, 1146CM, 1182CM), кронштейн F-AY10004 на угол и F-AY10003 на столб (стойку) у 1122CM, 1146CM, 1182CM.
Подробности установки и включения — в «Кратком руководстве пользователя» устройства; в паспорте их нет.

Примеры

Уличное наблюдение на небольшом объекте

Камеры IP67 с ИК-подсветкой; у моделей 1122, 1142, 1146 и 1182 есть вторая подсветка белым светом, а у 1146CM заявлена чувствительность 0.001 лк.

Подключение одним кабелем

Питание по PoE (IEEE 802.3af) позволяет обойтись без отдельного блока питания; блок DC 12 В нужен, если PoE нет.

Частые вопросы

Какой объектив у камер линейки?

Фиксированный 2.8 мм; для 1122CM, 1122M(E), 1142CM, 1142M(E), 1146CM, 1182CM в паспорте указан и вариант 4 мм (опционально). У 1121M и 1141M — только 2.8 мм.

Чем F-IC-1122M(E) отличается от F-IC-1122CM?

Корпус 1122M(E) пластиковый, ИК до 20 м и белый свет до 15 м, слота карты памяти нет, температура до +45 °C. У 1122CM корпус металл и пластик, подсветка до 30 м, слот microSD до 512 ГБ, до +60 °C.

Есть ли звук?

Во всех моделях линейки есть встроенный микрофон.

Нюансы и грабли

Камеры не имеют специальной защиты от коррозии; по паспорту такие изделия не рассчитаны на береговые линии, пристани и химические заводы (высокий уровень защиты) и на прибрежные районы около 2 км от берега (средний уровень).
У 1141M и 1142M(E) PoE указан как класс 0, у остальных моделей — класс 3: учитывайте при выборе PoE-коммутатора.
Модели 1122M(E), 1141M, 1142M(E) рассчитаны на температуру только до +45 °C, остальные — до +60 °C: учитывайте при выборе места на солнце и в тёплых зонах.
У 1121M, 1141M, 1122M(E) и 1142M(E) нет слота карты памяти — запись только на регистратор или сервер.
Для 1146CM в паспорте оговорено: загрузка на карту памяти и запись по тревоге доступны только у моделей с литерой -F.
В списке «Доступных моделей» паспорта 1142CM указано «4 mm» дважды, вариант 2.8 мм в списке не назван — уточняйте исполнение при заказе.
