IFLOW · IP-камера купольная с фиксированным объективом
IFLOW F-IC-1321M, 1322CM, 1322M(E), 1341M, 1342CM, 1342M(E), 1346CM, 1382CM — купольные IP-камеры 2, 4 и 8 Мп, IP67, PoE
Купольные IP-камеры IFLOW на 2, 4 и 8 Мп с фиксированным объективом 2.8 мм (у части моделей есть 4 мм), ИК-подсветкой, IP67, питание DC 12 В или PoE 802.3af.
Модели семейства
Общие данныеОбщее для камер F-IC-1321M, 1322CM, 1322M(E), 1341M, 1342CM, 1342M(E), 1346CM, 1382CM.
| Матрица | Progressive Scan CMOS |
| Объектив | фиксированный, крепление M12, диафрагма фиксированная |
| Регулировка угла | поворот от 0 до 360°, наклон от 0 до 75°, вращение от 0 до 360° |
| День / ночь | ИК-фильтр; режимы: день / ночь / автоматически / по расписанию |
| ИК-подсветка | 850 нм, интеллектуальная подсветка |
| Видеосжатие | основной поток H.265+ / H.265 / H.264+ / H.264 |
| Сеть | 1 RJ45 10/100 Мбит/с; ONVIF; одновременный просмотр до 6 каналов; до 32 пользователей, 3 уровня (администратор, оператор, пользователь) |
| Питание | DC 12 В ± 25 %, коаксиальный разъём Ø 5.5 мм с защитой от обратной полярности; или PoE IEEE 802.3af |
| Защита | IP67; специальной защиты от коррозии нет |
| Язык интерфейса | английский, русский |
F-IC-1321M (2.8 мм)2 Мп, ИК-подсветка до 30 м, пластик, без слота карты памяти.
| Разрешение и матрица | 1920 × 1080, 1/2.9″ |
| Чувствительность | цвет 0.01 лк @ F2.2, ч/б 0 лк с ИК-подсветкой |
| Объектив | 2.8 мм, F2.2; угол обзора 94° × 51° (диагональ 112°) |
| DORI | D: 48 м, O: 19 м, R: 9 м, I: 4 м |
| Подсветка | ИК, до 30 м |
| Питание | 0.41 А, макс. 5 Вт; PoE класс 3, макс. 6.5 Вт |
| Хранение и звук | слота microSD нет; встроенный микрофон есть |
| Размеры и масса | Ø 112 × 88.4 мм, приблизительно 280 г; пластик |
| Условия работы | от -40 до +60 °C, влажность 95 % и меньше без конденсата |
F-IC-1322CM (2.8 мм / 4 мм)2 Мп, две подсветки (ИК и белый свет) до 30 м, человек / ТС, слот до 512 ГБ, металл и пластик.
| Разрешение и матрица | 1920 × 1080, 1/2.9″ |
| Чувствительность | цвет 0.005 лк @ F1.6, ч/б 0 лк с ИК-подсветкой |
| Объектив | 2.8 мм: 103° × 56° (диагональ 121°); 4 мм: 83° × 44° (диагональ 99°); F1.6 |
| DORI | 2.8 мм — D: 45 м, O: 18 м, R: 9 м, I: 4 м; 4 мм — D: 56 м, O: 22 м, R: 11 м, I: 5 м |
| Подсветка | ИК и белый свет, до 30 м |
| Питание | 0.4 А, макс. 5 Вт; PoE класс 3, макс. 6.5 Вт |
| Хранение и звук | microSD / SDHC / SDXC до 512 ГБ; встроенный микрофон, аудиосвязь |
| Размеры и масса | Ø 110 × 89.2 мм, приблизительно 340 г; металл и пластик |
| Условия работы | от -40 до +60 °C, влажность 95 % и меньше без конденсата |
F-IC-1322M(E) (2.8 мм / 4 мм)2 Мп, ИК до 20 м и белый свет до 15 м, человек, без слота карты памяти, пластик.
| Разрешение и матрица | 1920 × 1080, 1/2.9″ |
| Чувствительность | цвет 0.01 лк @ F2.2, ч/б 0 лк с ИК-подсветкой |
| Объектив | 2.8 мм: 101° × 56° (диагональ 118°); 4 мм: 80° × 44° (диагональ 94°); F2.2 |
| DORI | 2.8 мм — D: 44 м, O: 17 м, R: 8 м, I: 4 м; 4 мм — D: 55 м, O: 22 м, R: 11 м, I: 5 м |
| Подсветка | ИК до 20 м, белый свет до 15 м |
| Питание | 0.41 А, макс. 5 Вт; PoE класс 3, макс. 6.5 Вт |
| Хранение и звук | слота microSD нет; встроенный микрофон есть |
| Размеры и масса | Ø 109.9 × 103.6 мм, приблизительно 300 г; пластик |
| Условия работы | от -40 до +45 °C, влажность 95 % и меньше без конденсата |

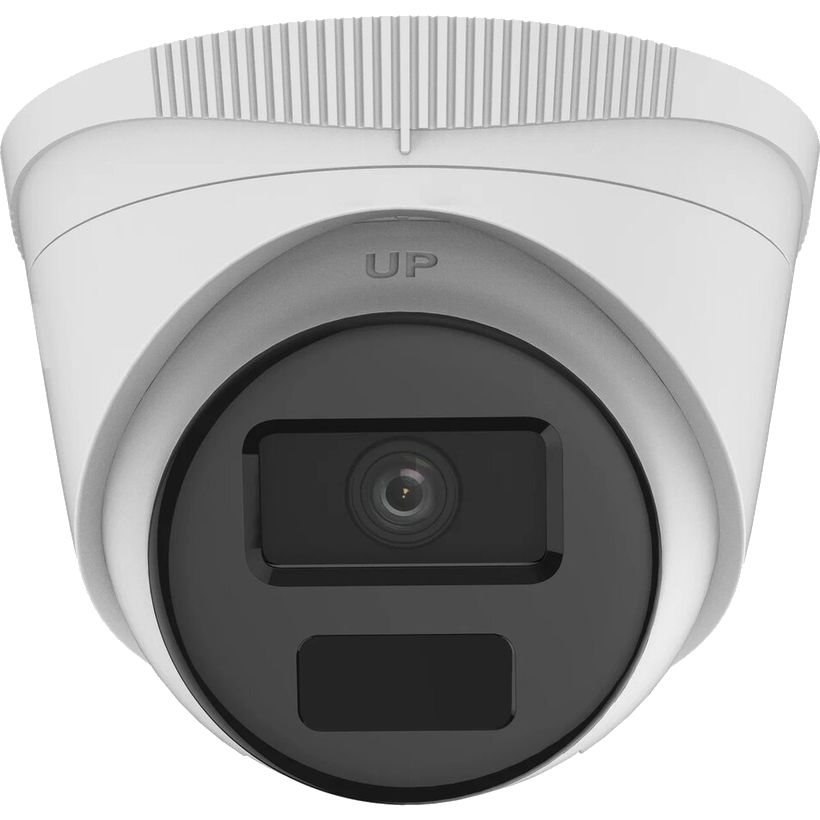

F-IC-1341M (2.8 мм)4 Мп, ИК-подсветка до 20 м, пластик, без слота карты памяти.
| Разрешение и матрица | 2560 × 1440, 1/2.8″ |
| Чувствительность | цвет 0.01 лк @ F2.2, ч/б 0 лк с ИК-подсветкой |
| Объектив | 2.8 мм, F2.2; угол обзора 104° × 57° (диагональ 123°); глубина резкости от 0.9 до ∞ |
| DORI | D: 53 м, O: 21 м, R: 10 м, I: 5 м |
| Подсветка | ИК, до 20 м |
| Питание | 0.42 А, макс. 5 Вт; PoE класс 0, макс. 6.5 Вт |
| Хранение и звук | слота microSD нет; встроенный микрофон есть |
| Размеры и масса | Ø 112 × 88.4 мм, приблизительно 325 г; пластик |
| Условия работы | от -40 до +45 °C, влажность 95 % и меньше без конденсата |

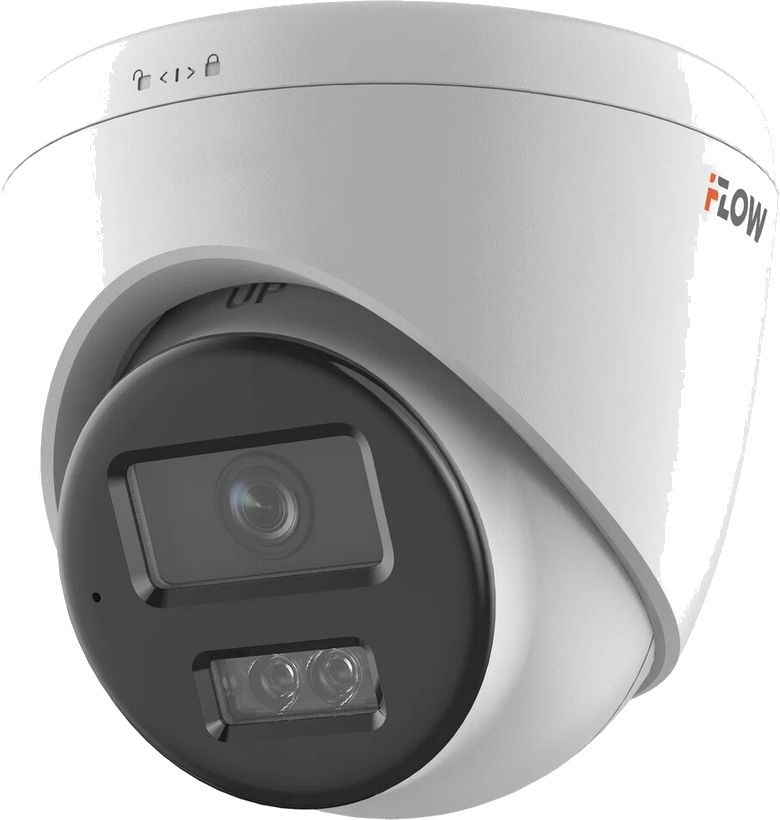

F-IC-1342CM (2.8 мм / 4 мм)4 Мп, две подсветки до 30 м, человек / ТС, слот до 512 ГБ, WDR 120 дБ, металл и пластик.
| Разрешение и матрица | 2560 × 1440, 1/3″ |
| Чувствительность | цвет 0.005 лк @ F1.6, ч/б 0 лк с ИК-подсветкой |
| Объектив | 2.8 мм: 98° × 54° (диагональ 114°); 4 мм: 78° × 42° (диагональ 93°); F1.6 |
| DORI | 2.8 мм — D: 63 м, O: 25 м, R: 12 м, I: 6 м; 4 мм — D: 78 м, O: 31 м, R: 15 м, I: 7 м |
| Подсветка | ИК и белый свет, до 30 м |
| Питание | 0.4 А, макс. 5 Вт; PoE класс 3, макс. 6.5 Вт |
| Хранение и звук | microSD / SDHC / SDXC до 512 ГБ; встроенный микрофон, аудиосвязь |
| Размеры и масса | Ø 110 × 89.2 мм, приблизительно 340 г; металл и пластик |
| Условия работы | от -40 до +60 °C, влажность 95 % и меньше без конденсата |

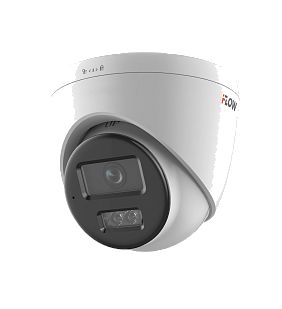

F-IC-1342M(E) (2.8 мм / 4 мм)4 Мп, ИК до 20 м и белый свет до 15 м, человек, без слота карты памяти, металл и пластик.
| Разрешение и матрица | 2560 × 1440, 1/2.8″ |
| Чувствительность | цвет 0.01 лк @ F2.2, ч/б 0 лк с ИК-подсветкой |
| Объектив | 2.8 мм: 104° × 57° (диагональ 123°); 4 мм: 82° × 45° (диагональ 98°); F2.2 |
| DORI | 2.8 мм — D: 53 м, O: 21 м, R: 10 м, I: 5 м; 4 мм — D: 67 м, O: 26 м, R: 13 м, I: 6 м |
| Подсветка | ИК до 20 м, белый свет до 15 м |
| Питание | 0.42 А, макс. 5 Вт; PoE класс 0, макс. 6.5 Вт |
| Хранение и звук | слота microSD нет; встроенный микрофон есть; кнопки сброса нет |
| Размеры и масса | Ø 110 × 89.2 мм, приблизительно 345 г; металл и пластик |
| Условия работы | от -40 до +45 °C, влажность 95 % и меньше без конденсата |
F-IC-1346CM (2.8 мм / 4 мм)4 Мп с технологией BrightVu: F1.0, 0.001 лк, две подсветки до 30 м, слот до 512 ГБ.
| Разрешение и матрица | 2560 × 1440, 1/3″ |
| Чувствительность | цвет 0.001 лк @ F1.0, ч/б 0 лк с ИК-подсветкой |
| Объектив | 2.8 мм: 96° × 52° (диагональ 114°); 4 мм: 80° × 43° (диагональ 93°); F1.0 |
| DORI | 2.8 мм — D: 63 м, O: 25 м, R: 12 м, I: 6 м; 4 мм — D: 77 м, O: 30 м, R: 15 м, I: 7 м |
| Подсветка | ИК и белый свет, до 30 м |
| Питание | 0.5 А, макс. 6.0 Вт; PoE класс 3, макс. 7.5 Вт |
| Хранение и звук | microSD / SDHC / SDXC до 512 ГБ; встроенный микрофон |
| Размеры и масса | Ø 110 × 93 мм, приблизительно 420 г; металл и пластик |
| Условия работы | от -40 до +60 °C, влажность 95 % и меньше без конденсата |
F-IC-1382CM (2.8 мм / 4 мм)8 Мп, две подсветки до 30 м, слот до 512 ГБ, металл и пластик.
| Разрешение и матрица | 3840 × 2160, 1/2.7″ |
| Чувствительность | цвет 0.01 лк @ F2.0, ч/б 0 лк с ИК-подсветкой |
| Объектив | 2.8 мм: 113° × 62° (диагональ 134°); 4 мм: 90° × 49° (диагональ 108°); F2.0 |
| DORI | 2.8 мм — D: 79 м, O: 31 м, R: 15 м, I: 7 м; 4 мм — D: 102 м, O: 40 м, R: 20 м, I: 10 м |
| Подсветка | ИК и белый свет, до 30 м |
| Основной поток | 12.5 к/с при 50 Гц, 15 к/с при 60 Гц (3840 × 2160 и ниже); битрейт от 32 Кбит/с до 16 Мбит/с |
| Питание | 0.41 А, макс. 5 Вт; PoE класс 3, макс. 6.5 Вт |
| Хранение и звук | microSD / SDHC / SDXC до 512 ГБ; встроенный микрофон, аудиосвязь |
| Размеры и масса | Ø 110 × 93 мм, приблизительно 385 г; металл и пластик |
| Условия работы | от -40 до +60 °C, влажность 95 % и меньше без конденсата |
Как это работает и подключается
- Подача питания — на выбор: DC 12 В через коаксиальный разъём Ø 5.5 мм (с защитой от обратной полярности) или PoE по IEEE 802.3af; потребление указано в таблицах моделей.
- Интеграция — по ONVIF (у 1342M(E) — Profile S и Profile T, ISAPI, SDK; в паспорте 1322M(E) указан «открытый сетевой видеоинтерфейс» Profile S, Profile T, ISAPI, SDK); в паспортах также приложение с облачными службами и веб-интерфейс.
- Интеллектуальная ИК-подсветка (850 нм) — у всех моделей, белый свет — у 1322, 1342, 1346, 1382.
- У 1322CM, 1342CM, 1346CM и 1382CM поддерживается обнаружение цели по типу «Человек» / «ТС»; у моделей (E) — обнаружение движения с тревогой «Человек».
Монтаж
- Все подключения выполняйте при отключённом электропитании.
- Рабочий диапазон температур указан для каждой модели: до +60 °C у 1321M, 1322CM, 1342CM, 1346CM, 1382CM и до +45 °C у 1322M(E), 1341M, 1342M(E).
- Не размещайте камеру в замкнутых пространствах (ящик, глухой шкаф) и рядом с источниками тепла; не допускайте прямого солнечного света на матрицу.
- Опционально по паспорту: подвесной кронштейн F-AY10024, кронштейн на столб (стойку) F-AY10003, кронштейн на угол F-AY10004, монтажная коробка F-AY10023 и монтажная коробка для потолочной установки под углом F-AY10022; у разных моделей набор опций отличается.
- Подробности установки и включения — в «Кратком руководстве пользователя» устройства; в паспорте их нет.
Примеры
Купол на потолок или стену небольшого объекта
Камеры IP67 с ИК-подсветкой; у моделей 1322, 1342, 1346 и 1382 есть вторая подсветка белым светом, а у 1346CM заявлена чувствительность 0.001 лк.
Подключение одним кабелем
Питание по PoE (IEEE 802.3af) позволяет обойтись без отдельного блока питания; блок DC 12 В нужен, если PoE нет.
Частые вопросы
Какой объектив у камер линейки?
Фиксированный 2.8 мм; для 1322CM, 1322M(E), 1342CM, 1342M(E), 1346CM, 1382CM в паспорте указан и вариант 4 мм (опционально). У 1321M и 1341M — только 2.8 мм.
Чем F-IC-1342M(E) отличается от F-IC-1342CM?
У 1342M(E) ИК до 20 м и белый свет до 15 м, слота карты памяти и кнопки сброса нет, температура до +45 °C, PoE класс 0. У 1342CM подсветка до 30 м, слот microSD до 512 ГБ, до +60 °C, PoE класс 3.
Есть ли звук?
Во всех моделях линейки есть встроенный микрофон.
Нюансы и грабли
- Камеры не имеют специальной защиты от коррозии; по паспорту такие изделия не рассчитаны на береговые линии, пристани и химические заводы (высокий уровень защиты) и на прибрежные районы около 2 км от берега (средний уровень).
- У 1341M и 1342M(E) PoE указан как класс 0, у остальных моделей — класс 3: учитывайте при выборе PoE-коммутатора.
- Модели 1322M(E), 1341M, 1342M(E) рассчитаны на температуру только до +45 °C, остальные — до +60 °C: учитывайте при выборе места на солнце и в тёплых зонах.
- У 1321M, 1341M, 1322M(E) и 1342M(E) нет слота карты памяти — запись только на регистратор или сервер.
