IFLOW · IP-камера купольная с фиксированным объективом (крупный купол)

IFLOW F-IC-1421M, 1422CM, 1442CM, 1446CM, 1482CM — купольные IP-камеры 2, 4 и 8 Мп, IP67 и IK08 (кроме 1421M), PoE

Купольные IP-камеры IFLOW на 2, 4 и 8 Мп с объективом 2.8 мм (у моделей CM есть и 4 мм), ИК-подсветкой, питание DC 12 В или PoE 802.3af; IP67 и IK08 у моделей CM.

Модели семейства

Общие данныеОбщее для камер F-IC-1421M, 1422CM, 1442CM, 1446CM, 1482CM.

Матрица	Progressive Scan CMOS
Объектив	фиксированный, крепление M12, диафрагма фиксированная
Регулировка угла	поворот от 0 до 355°, наклон от 0 до 75°, вращение от 0 до 355°
ИК-подсветка	850 нм, интеллектуальная подсветка
Видеосжатие	основной поток H.265+ / H.265 / H.264+ / H.264
Сеть	1 RJ45 10/100 Мбит/с; ONVIF; одновременный просмотр до 6 каналов; до 32 пользователей, 3 уровня (администратор, оператор, пользователь)
Питание	DC 12 В ± 25 %, коаксиальный разъём Ø 5.5 мм с защитой от обратной полярности; или PoE IEEE 802.3af, класс 3
Звук	встроенный микрофон, аудиосвязь в режиме реального времени
Язык интерфейса	английский, русский

F-IC-1421M (2.8 мм)2 Мп, ИК-подсветка до 30 м, пластик, без слота карты памяти; класс защиты в паспорте не указан.

Разрешение и матрица	1920 × 1080, 1/2.9″
Чувствительность	цвет 0.01 лк @ F2.2, ч/б 0 лк с ИК-подсветкой
Объектив	2.8 мм, F2.2; угол обзора 101° × 56° (диагональ 118°)
DORI	D: 44 м, O: 17 м, R: 8 м, I: 4 м
Подсветка	ИК, до 30 м
Питание	0.45 А, макс. 5.4 Вт; PoE макс. 7 Вт
Хранение	слота microSD нет
Размеры и масса	Ø 121.5 × 97.6 мм, приблизительно 600 г; пластик
Условия работы	от -10 до +40 °C, влажность 95 % и меньше без конденсата

F-IC-1422CM (2.8 мм / 4 мм)2 Мп, две подсветки (ИК и белый свет) до 30 м, человек / ТС, слот до 512 ГБ, IP67 и IK08.

Разрешение и матрица	1920 × 1080, 1/2.9″
Чувствительность	цвет 0.005 лк @ F1.6, ч/б 0 лк с ИК-подсветкой
Объектив	2.8 мм: 103° × 56°; 4 мм: 83° × 44° (диагональ 99°); F1.6
DORI	2.8 мм — D: 45 м, O: 18 м, R: 9 м, I: 4 м; 4 мм — D: 56 м, O: 22 м, R: 11 м, I: 5 м
Подсветка	ИК и белый свет, до 30 м
Питание	0.5 А, макс. 6 Вт; PoE макс. 7.5 Вт
Хранение	microSD / SDHC / SDXC до 512 ГБ; кнопка сброса
Размеры и масса	Ø 121.4 × 97.7 мм, приблизительно 550 г; металл и пластик
Условия работы	от -40 до +60 °C, влажность 95 % и меньше без конденсата

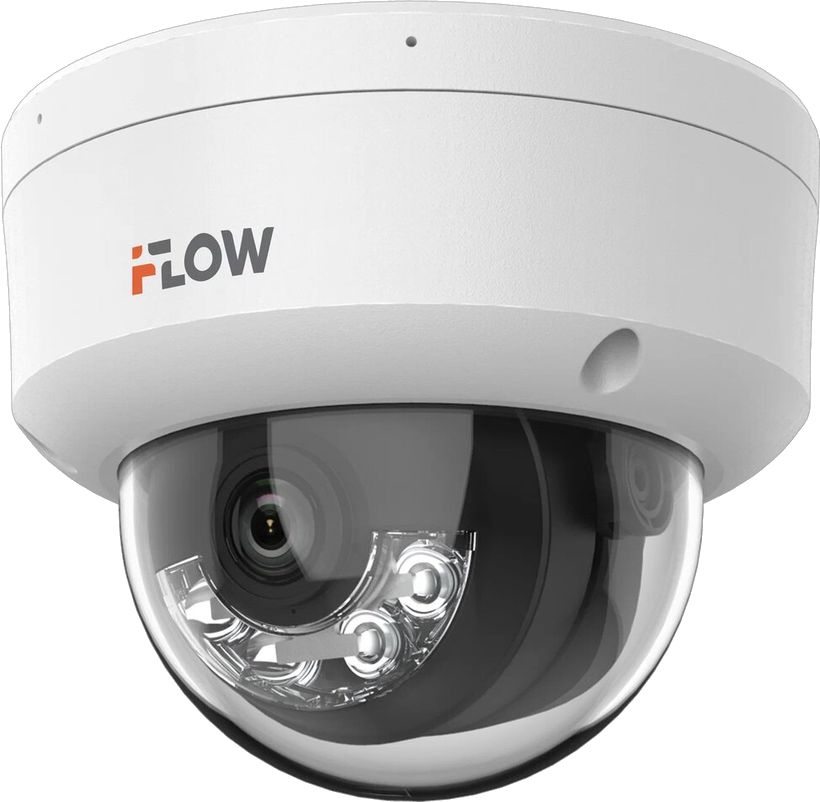

F-IC-1442CM (2.8 мм / 4 мм)4 Мп, две подсветки до 30 м, человек / ТС, слот до 512 ГБ, WDR 120 дБ, IP67 и IK08.

Разрешение и матрица	2560 × 1440, 1/3″
Чувствительность	цвет 0.005 лк @ F1.6, ч/б 0 лк с ИК-подсветкой
Объектив	2.8 мм: 98° × 54° (диагональ 114°); 4 мм: 78° × 42° (диагональ 93°); F1.6
DORI	2.8 мм — D: 63 м, O: 25 м, R: 12 м, I: 6 м; 4 мм — D: 78 м, O: 31 м, R: 15 м, I: 7 м
Подсветка	ИК и белый свет, до 30 м
Питание	0.5 А, макс. 6 Вт; PoE макс. 7.5 Вт
Хранение	microSD / SDHC / SDXC до 512 ГБ; кнопка сброса
Размеры и масса	Ø 121.4 × 97.7 мм, приблизительно 550 г; металл и пластик
Условия работы	от -40 до +60 °C, влажность 95 % и меньше без конденсата

F-IC-1446CM (2.8 мм / 4 мм)4 Мп с технологией BrightVu: F1.0, 0.001 лк, две подсветки до 30 м, слот до 512 ГБ, IP67 и IK08.

Разрешение и матрица	2560 × 1440, 1/3″
Чувствительность	цвет 0.001 лк @ F1.0, ч/б 0 лк с ИК-подсветкой
Объектив	2.8 мм: 96° × 52° (диагональ 114°); 4 мм: 80° × 43° (диагональ 93°); F1.0
DORI	2.8 мм — D: 63 м, O: 25 м, R: 12 м, I: 6 м; 4 мм — D: 77 м, O: 30 м, R: 15 м, I: 7 м
Подсветка	ИК и белый свет, до 30 м
Питание	0.5 А, макс. 6 Вт; PoE макс. 7.5 Вт
Хранение	microSD / SDHC / SDXC до 512 ГБ; кнопка сброса
Размеры и масса	Ø 121.5 × 97.6 мм, приблизительно 550 г; корпус металл, крышка пластик
Условия работы	от -40 до +60 °C, влажность 95 % и меньше без конденсата

F-IC-1482CM (2.8 мм / 4 мм)8 Мп, две подсветки до 30 м, человек / ТС, слот до 512 ГБ, IP67 и IK08.

Разрешение	3840 × 2160
Чувствительность	цвет 0.01 лк @ F2.0, ч/б 0 лк с ИК-подсветкой
Объектив	2.8 мм: 113° × 62° (диагональ 134°); 4 мм: 90° × 49° (диагональ 108°); F2.0
DORI	2.8 мм — D: 79 м, O: 31 м, R: 15 м, I: 7 м; 4 мм — D: 102 м, O: 40 м, R: 20 м, I: 10 м
Подсветка	ИК и белый свет, до 30 м
Основной поток	12,5 к/с при 50 Гц, 15 к/с при 60 Гц (3840 × 2160 и ниже); битрейт от 32 Кбит/с до 16 Мбит/с
Питание	0.5 А, макс. 6 Вт; PoE макс. 7.5 Вт
Хранение	microSD / SDHC / SDXC до 512 ГБ; кнопка сброса
Размеры и масса	Ø 121.4 × 97.7 мм, приблизительно 550 г; металл и пластик
Условия работы	от -40 до +60 °C, влажность 95 % и меньше без конденсата

Как это работает и подключается

Подача питания — на выбор: DC 12 В через коаксиальный разъём Ø 5.5 мм (с защитой от обратной полярности) или PoE по IEEE 802.3af класса 3; потребление указано в таблицах моделей.
Интеграция — по ONVIF; в паспортах указаны приложение с облачными службами и веб-интерфейс.
У 1422CM, 1442CM, 1446CM и 1482CM поддерживается обнаружение цели по типу «Человек» / «ТС»; у 1421M — обнаружение движения и исключения.
Белый свет есть только у моделей CM; ИК-подсветка (850 нм) — у всех.

Монтаж

Все подключения выполняйте при отключённом электропитании.
Рабочий диапазон температур: от -40 до +60 °C у моделей CM, от -10 до +40 °C у 1421M.
Не размещайте камеру в замкнутых пространствах (ящик, глухой шкаф) и рядом с источниками тепла; не допускайте прямого солнечного света на матрицу.
Опционально по паспорту: кронштейны на стену F-AY10027 и F-AY10028, подвесной кронштейн F-AY10029, кронштейн на столб (стойку) F-AY10003, кронштейн на угол F-AY10004 и монтажные коробки F-AY10030 и F-AY10031; у разных моделей набор опций отличается.
Подробности установки и включения — в «Кратком руководстве пользователя» устройства; в паспорте их нет.

Примеры

Антивандальный купол на входе или во дворе

Модели CM (1422, 1442, 1446, 1482) имеют защиту IP67 и IK08, две подсветки (ИК и белый свет) и слот microSD до 512 ГБ.

Наблюдение в помещении

F-IC-1421M — простая камера с ИК-подсветкой до 30 м, рассчитанная в паспорте на работу от -10 до +40 °C; класс защиты IP в паспорте не указан.

Частые вопросы

Чем эта линейка заметна по конструкции?

Крупный купол (Ø около 121 мм), диапазон поворота и вращения от 0 до 355°, у моделей CM — защита IP67 и антивандальная защита IK08; массы и размеры — в таблицах моделей.

Какой объектив у камер линейки?

У 1421M — фиксированный 2.8 мм; у моделей CM — 2.8 мм и опционально 4 мм.

Нюансы и грабли

Камеры не имеют специальной защиты от коррозии; по паспорту такие изделия не рассчитаны на береговые линии, пристани и химические заводы (высокий уровень защиты) и на прибрежные районы около 2 км от берега (средний уровень).
В паспорте F-IC-1421M нет строки о классах IP и IK, а температура работы ограничена диапазоном от -10 до +40 °C: для улицы эта модель по паспорту не подходит.
У 1421M в паспорте нет слота карты памяти (указано «нет»); запись — на регистратор или сервер.
В паспорте F-IC-1422CM значение угла по диагонали для 2.8 мм напечатано с искажением («12й°») и не читается; для 2.8 мм известны только 103° по горизонтали и 56° по вертикали.
В паспорте F-IC-1482CM размер матрицы напечатан с искажением («½.7″»), поэтому в карточку не вынесен.
