IFLOW · IP-камера цилиндрическая с моторизованным вариофокальным объективом

IFLOW F-IC-1622CMZ4 и F-IC-1642CMZ4 (2.8-12mm) — цилиндрические IP-камеры 2 и 4 Мп, моторизованный объектив, подсветка до 50 м, IP67

Цилиндрические IP-камеры IFLOW на 2 и 4 Мп с моторизованным вариообъективом 2.8–12 мм, ИК и белой подсветкой до 50 м, слотом до 512 ГБ, IP67, питание DC 12 В или PoE.

Цилиндрические IP-камеры IFLOW F-IC-16xx (вариофокальные)

Модели семейства

F-IC-1622CMZ4(2.8-12mm)2 Мп, моторизованный вариофокальный объектив от 2.8 до 12 мм, подсветка до 50 м.

Разрешение и матрица	1920 × 1080, 1/2.9″ Progressive Scan CMOS
Чувствительность	цвет 0.005 лк @ F1.6, ч/б 0 лк с ИК-подсветкой
Объектив	вариофокальный моторизованный, от 2.8 до 12 мм, F1.6; угол обзора по горизонтали от 102.4 до 31.2°, по вертикали от 54.4 до 17.5°, по диагонали от 121.8 до 35.7°
DORI	D: от 45.7 до 141.4 м, O: от 18.1 до 56.1 м, R: от 9.1 до 28.3 м, I: от 4.6 до 14.1 м
Подсветка	ИК (850 нм) и белый свет, до 50 м
Видео	H.265+ / H.265 / H.264+ / H.264; битрейт от 32 Кбит/с до 16 Мбит/с; 25 к/с при 50 Гц и 30 к/с при 60 Гц (1920 × 1080, 1280 × 720)
Питание	DC 12 В ± 25 %, 0.9 А, макс. 11 Вт; PoE IEEE 802.3af, класс 3, макс. 12.9 Вт
Хранение и звук	microSD / SDHC / SDXC до 512 ГБ; встроенный микрофон; кнопка сброса
Размеры и масса	Ø 105 × 252 мм, приблизительно 570 г; металл и пластик
Условия работы	от -40 до +60 °C, влажность 95 % и меньше без конденсата; IP67

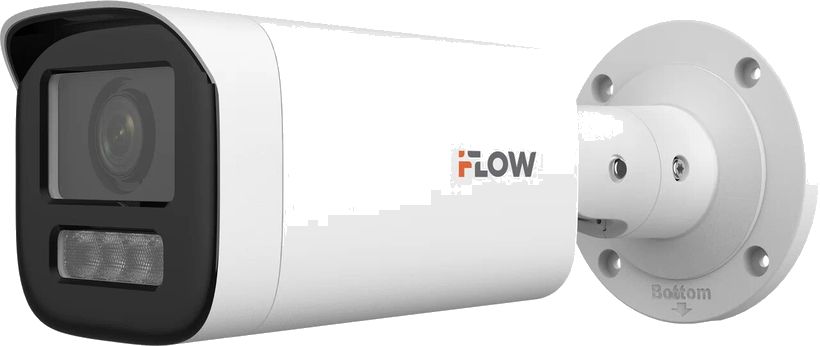

F-IC-1642CMZ4(2.8-12mm)4 Мп, 1/3″ CMOS, вариофокальный объектив с электроприводом, две подсветки Di-Light, один встроенный микрофон, питание DC 12 В или PoE.

Матрица, разрешение	1/3″ Progressive Scan CMOS, 2560 × 1440
Чувствительность	цвет 0.005 лк (F1.6, AGC вкл.), ч/б 0 лк с ИК-подсветкой
Объектив	моторизованный вариофокальный 2.8–12 мм, F1.6, крепление Ø 14
Углы обзора	по горизонтали от 96.7 до 29.7°, по вертикали от 51.7 до 16.7°, по диагонали от 114.3 до 34°
DORI	D: от 64.0 до 198.0 м, O: от 25.4 до 78.6 м, R: от 12.8 до 39.6 м, I: от 6.4 до 19.8 м
Подсветка	ИК 850 нм и белый свет, до 50 м
Поток	основной: 20 к/с (2560 × 1440), 25 к/с (1920 × 1080, 1280 × 720) при 50 Гц; битрейт от 32 Кбит/с до 16 Мбит/с
Питание	DC 12 В ± 25 %, 0.88 А, макс. 10.5 Вт; PoE IEEE 802.3af, класс 3, макс. 12 Вт
Размеры, масса	Ø105 × 252 мм, приблизительно 585 г
Рабочие условия	от -40 до +60 °C, влажность 95 % или меньше (без конденсата); защита IP67

Как это работает и подключается

Подача питания — на выбор: DC 12 В через коаксиальный разъём Ø 5.5 мм с защитой от обратной полярности или PoE по IEEE 802.3af (класс 3, макс. 12.9 Вт).
Объектив моторизованный вариофокальный — по паспорту это упрощает установку и мониторинг.
Заявлено обнаружение цели по типу «Человек» / «ТС», детектор саботажа, технология WDR 120 дБ и сжатие H.265+.
Интеграция — по ONVIF; в паспорте указаны приложение с облачными службами и веб-интерфейс.
F-IC-1642CMZ4: основной поток 2560 × 1440 — 20 к/с, 1920 × 1080 и 1280 × 720 — 25 к/с при 50 Гц (24 к/с при 60 Гц); режим «День / ночь»: День / Ночь / Автоматически / По расписанию; WDR 120 дБ, BLC, HLC, 3D DNR; привязки тревог: FTP / карта памяти, центр мониторинга, email, запись по тревоге, захват кадра.

Монтаж

Все подключения выполняйте при отключённом электропитании.
Рабочий диапазон температур — от -40 до +60 °C; не размещайте камеру в замкнутых пространствах (ящик, глухой шкаф) и рядом с источниками тепла; не допускайте прямого солнечного света на матрицу.
Опционально по паспорту: кронштейн на столб (стойку) F-AY10003 и F-AY10033, кронштейн на угол F-AY10004, монтажные коробки F-AY10032 и F-AY10023.
Подробности установки и включения — в «Кратком руководстве пользователя» устройства; в паспорте их нет.
Угол регулируется: поворот от 0 до 360°, наклон от 0 до 90°, вращение от 0 до 360° (из паспорта F-IC-1642CMZ4).
Паспорт рекомендует источник бесперебойного питания, чтобы скачки напряжения или внезапное отключение не повредили камеру; не подавайте на входы сигналы, не предусмотренные их назначением.

Примеры

Участок с разной дальностью обзора

Моторизованный объектив 2.8–12 мм позволяет подобрать угол обзора в диапазоне от 102.4° до 31.2° по горизонтали без смены объектива; подсветка достигает 50 м.

Частые вопросы

В каком диапазоне меняется угол обзора?

По горизонтали от 102.4° (2.8 мм) до 31.2° (12 мм), по вертикали от 54.4° до 17.5°, по диагонали от 121.8° до 35.7°.

Есть ли карта памяти и звук?

Да: слот microSD / SDHC / SDXC до 512 ГБ и один встроенный микрофон.

Чем F-IC-1642CMZ4 отличается от F-IC-1622CMZ4?

1642CMZ4 — 4 Мп (2560 × 1440, матрица 1/3″, углы по горизонтали от 96.7 до 29.7°); 1622CMZ4 — 2 Мп (1920 × 1080, матрица 1/2.9″, углы по горизонтали от 102.4 до 31.2°). Корпус одинаковый: Ø 105 × 252 мм, объектив 2.8–12 мм, подсветка до 50 м, IP67.

Нюансы и грабли

Камера не имеет специальной защиты от коррозии; по паспорту такие изделия не рассчитаны на береговые линии, пристани и химические заводы (высокий уровень защиты) и на прибрежные районы около 2 км от берега (средний уровень).
Потребление до 11 Вт при DC 12 В и до 12.9 Вт по PoE: закладывайте запас по мощности порта PoE или блока питания.
Веб-интерфейс F-IC-1642CMZ4: для живого просмотра плагин нужен в IE 10 / IE 11, локальные сервисы — Chrome 57.0+, Firefox 52.0+, Edge 89+; язык интерфейса — английский и русский.
1642CMZ4 потребляет до 10.5 Вт при DC 12 В и до 12 Вт по PoE (у 1622CMZ4 — до 11 Вт и до 12.9 Вт); масса приблизительно 585 г против 570 г у 1622CMZ4.
