F-IC-1722CMZ4, 1742CMZ4 — купольные IP-камеры 2 и 4 Мп, моторизованный объектив 2.8–12 мм, IP67, IK08

Купольные IP-камеры 2 и 4 Мп с моторизованным объективом 2.8–12 мм, ИК-подсветкой и белым светом до 30 м, микрофоном и слотом microSD до 512 ГБ; IP67 и IK08.

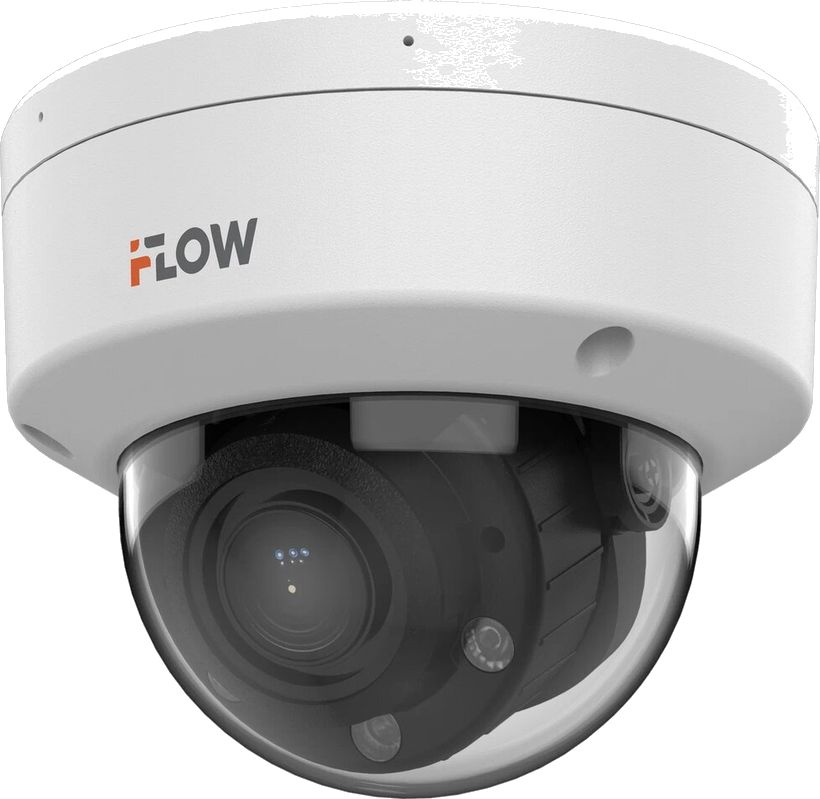

IP-камеры IFLOW F-IC-1722CMZ4, F-IC-1742CMZ4

Модели семейства

Общие данныеКупольный корпус: металл, крышка — пластик. Моторизованный вариофокальный объектив 2.8–12 мм (крепление Ø 14, апертура F1.6), две подсветки Di-Light.

Подсветка	ИК 850 нм и белый свет, до 30 м, интеллектуальная подсветка
Питание	DC 12 В ± 25 %, 0.8 А, макс. 9.6 Вт; PoE IEEE 802.3af, класс 3, макс. 12 Вт
Размеры, масса	Ø 121.5 × 97.6 мм, приблизительно 540 г
Регулировка угла	поворот от 0 до 355°, наклон от 0 до 70°, вращение от 0 до 355°
Защита	IP67, IK08
Рабочие условия	от -40 до +60 °C, влажность 95 % или меньше (без конденсата)
Хранение данных	слот microSD / microSDHC / microSDXC до 512 ГБ; встроенный микрофон, 1 шт.
Интерфейс	1 RJ45 10 / 100 М Ethernet, кнопка сброса настроек

F-IC-1722CMZ42 Мп, 1/2.9″ CMOS, цифровой WDR.

Матрица, разрешение	1/2.9″ Progressive Scan CMOS, 1920 × 1080
Чувствительность	цвет 0.005 лк (F1.6, AGC вкл.), ч/б 0 лк с ИК-подсветкой
Углы обзора 2.8–12 мм	по горизонтали от 102.4 до 31.2°, по вертикали от 54.4 до 17.5°, по диагонали от 121.8 до 35.7°
DORI	D: от 45.7 до 141.4 м, O: от 18.1 до 56.1 м, R: от 9.1 до 28.3 м, I: от 4.6 до 14.1 м
Основной поток	25 к/с (1920 × 1080, 1280 × 720) при 50 Гц; битрейт от 32 Кбит/с до 16 Мбит/с
WDR	цифровой WDR

F-IC-1742CMZ44 Мп, 1/3″ CMOS, WDR 120 дБ.

Матрица, разрешение	1/3″ Progressive Scan CMOS, 2560 × 1440
Чувствительность	цвет 0.005 лк (F1.6, AGC вкл.), ч/б 0 лк с ИК-подсветкой
Углы обзора 2.8–12 мм	по горизонтали от 96.7 до 29.7°, по вертикали от 51.7 до 16.7°, по диагонали от 114.3 до 34°
DORI	D: от 64.0 до 198.0 м, O: от 25.4 до 78.6 м, R: от 12.8 до 39.6 м, I: от 6.4 до 19.8 м
Основной поток	20 к/с (2560 × 1440), 25 к/с (1920 × 1080, 1280 × 720) при 50 Гц; битрейт от 32 Кбит/с до 16 Мбит/с
WDR	120 дБ

Как это работает и подключается

Режим «День / ночь»: День / Ночь / Автоматически / По расписанию; BLC, HLC, 3D DNR; 4 настраиваемые многоугольные маски области.
Тревоги по типам объектов («Человек», «ТС»), детектор саботажа и исключения; привязки: загрузка на FTP / карту памяти, уведомление центра мониторинга, email, запись по тревоге, захват кадра.
Интеграция: ONVIF, до 6 каналов одновременного просмотра, до 32 пользователей на трёх уровнях (администратор, оператор, пользователь).
Язык веб-интерфейса — английский и русский; для живого просмотра в IE 10 / IE 11 нужен плагин.

Монтаж

Опции крепления из паспорта: F-AY10027 и F-AY10028 (кронштейны на стену), F-AY10029 (подвесной), F-AY10003 (на столб или стойку), F-AY10004 (на угол), монтажные коробки F-AY10030 и F-AY10031.
Питание — DC 12 В через коаксиальный разъём Ø 5.5 мм (защита от обратной полярности) или PoE 802.3af.
Все подключения делайте при отключенном питании; порядок установки — в кратком руководстве пользователя.

Примеры

Потолок или стена, где угол заранее не известен

Электропривод объектива 2.8–12 мм позволяет настроить зону обзора после монтажа; корпус IK08 выдерживает умеренные механические воздействия.

Нужна детализация вдали

На длинном конце объектива DORI достигает 141.4 м (D) у 2 Мп и 198.0 м (D) у 4 Мп.

Частые вопросы

Чем 1722CMZ4 отличается от 1742CMZ4?

Разрешением и матрицей: 2 Мп (1/2.9″, 1920 × 1080) против 4 Мп (1/3″, 2560 × 1440), а также WDR: цифровой против 120 дБ. Корпус, объектив и подсветка общие.

Есть ли защита от вандалов и влаги?

Да: IP67 и IK08.

Нюансы и грабли

Не размещайте камеру рядом с источниками тепла и в закрытых объёмах: нужен приток воздуха для охлаждения.
Не допускайте прямого солнца на матрицу и температуры выше +60 °C.
WDR у моделей разный: у 1722CMZ4 цифровой, у 1742CMZ4 — 120 дБ.
Не подавайте на входы сигналы, не предусмотренные назначением; не роняйте и не трясите камеру.
Паспорт рекомендует источник бесперебойного питания.

Документация

IFLOW — паспорт изделия F-IC-1722CMZ4(2.8-12mm)
IFLOW — паспорт изделия F-IC-1742CMZ4(2.8-12mm)
