F-IC-2122C2M, 2142C2M, 2182C2M — цилиндрические IP-камеры 2, 4 и 8 Мп, SharpSense, IP67

Цилиндрические IP-камеры 2, 4 и 8 Мп с фиксированным объективом 2.8, 4 или 6 мм, ИК и белой подсветкой до 40 м, двумя микрофонами, SharpSense (человек / ТС) и защитой IP67.

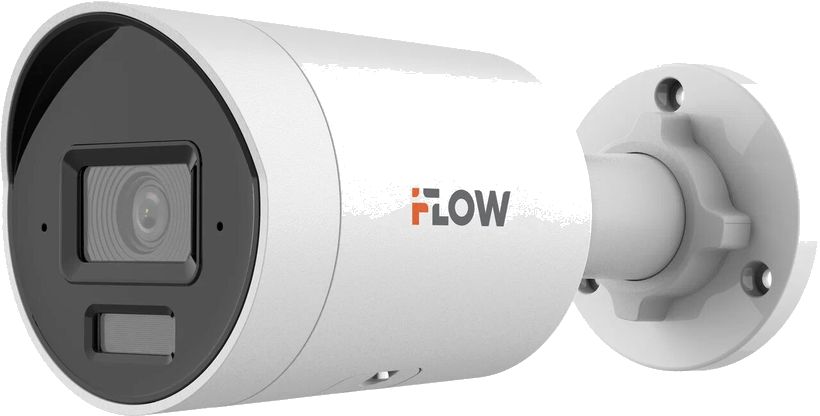

IP-камеры IFLOW F-IC-2122C2M, F-IC-2142C2M, F-IC-2182C2M

Модели семейства

Общие данныеМеталлический цилиндрический корпус Ø 74.4 × 176.3 мм, фиксированный объектив (M12, F1.6) на выбор 2.8, 4 или 6 мм, две подсветки Di-Light и SharpSense.

Подсветка	ИК 850 нм и белый свет, до 40 м, 4 режима подсветки
Питание	DC 12 В ± 25 %, 0.5 А, макс. 6 Вт; PoE IEEE 802.3af, класс 3, макс. 7.5 Вт
Регулировка угла	поворот от 0 до 360°, наклон от 0 до 90°, вращение от 0 до 360°
Защита	IP67
Рабочие условия	от -40 до +60 °C, влажность 95 % или меньше (без конденсата)
Звук	модели с литерами -2M: два встроенных микрофона
Хранение	слот microSD / microSDHC / microSDXC до 512 ГБ
Интерфейс	1 RJ45 10 / 100 М Ethernet, кнопка сброса настроек
Размеры	Ø 74.4 × 176.3 мм

F-IC-2122C2M2 Мп, 1/2.7″ CMOS; объективы 2.8, 4 и 6 мм.

Матрица, разрешение	1/2.7″ Progressive Scan CMOS, 1920 × 1080
Чувствительность	цвет 0.005 лк (F1.6, AGC вкл.), ч/б 0 лк с ИК-подсветкой
Углы 2.8 мм	по горизонтали 112°, по вертикали 61°, по диагонали 132°
Углы 4 мм	по горизонтали 91°, по вертикали 48°, по диагонали 110°
DORI 2.8 / 4 / 6 мм (D)	42 м / 52 м / 85 м
Основной поток	25 к/с (1920 × 1080, 1280 × 720) при 50 Гц, 30 к/с при 60 Гц; битрейт от 32 Кбит/с до 8 Мбит/с
Масса	приблизительно 510 г

F-IC-2142C2M4 Мп, 1/2.9″ CMOS; объективы 2.8, 4 и 6 мм.

Матрица, разрешение	1/2.9″ Progressive Scan CMOS, 2688 × 1520
Чувствительность	цвет 0.005 лк (F1.6, AGC вкл.), ч/б 0 лк с ИК-подсветкой
Углы 2.8 мм	по горизонтали 104°, по вертикали 57°, по диагонали 122°
Углы 4 мм	по горизонтали 84°, по вертикали 45°, по диагонали 100°
Углы 6 мм	по горизонтали 52°, по вертикали 28°, по диагонали 61°
DORI 2.8 / 4 / 6 мм (D)	63 м / 78 м / 128 м
Основной поток	25 к/с (2688 × 1520, 1920 × 1080, 1280 × 720) при 50 Гц; битрейт от 32 Кбит/с до 8 Мбит/с
Масса	приблизительно 515 г

F-IC-2182C2M8 Мп, 1/2.8″ CMOS; объективы 2.8, 4 и 6 мм.

Матрица, разрешение	1/2.8″ Progressive Scan CMOS, 3840 × 2160
Чувствительность	цвет 0.005 лк (F1.6, AGC вкл.), ч/б 0 лк с ИК-подсветкой
Углы 2.8 мм	по горизонтали 108°, по вертикали 59°, по диагонали 127°
Углы 4 мм	по горизонтали 88°, по вертикали 44°, по диагонали 105°
Углы 6 мм	по горизонтали 54°, по вертикали 29°, по диагонали 63°
DORI 2.8 / 4 / 6 мм (D)	84 м / 117 м / 176 м
Основной поток	20 к/с (3840 × 2160), 25 к/с (3200 × 1800, 2688 × 1520, 1920 × 1080, 1280 × 720) при 50 Гц; битрейт от 32 Кбит/с до 16 Мбит/с
Масса	приблизительно 515 г

Как это работает и подключается

Защита периметра: пересечение линии, обнаружение вторжения, вход в область и выход из неё; тревога по типам объектов («Человек», «ТС»).
Привязки: загрузка на FTP / NAS / карту памяти, уведомление центра мониторинга, email, запись по тревоге, захват кадра.
Помимо основного и дополнительного потоков есть третий — он доступен при определённых настройках.
Интеграция: ONVIF, до 6 каналов одновременного просмотра, до 32 пользователей; для IE 11 нужен плагин, Chrome 80+, Firefox 80+, Edge 89+ и Safari 13+ работают без него.

Монтаж

Опции крепления из паспорта: F-AY10003 (кронштейн на столб или стойку), F-AY10004 (на угол), F-AY10019 (монтажная коробка).
Питание — DC 12 В через коаксиальный разъём Ø 5.5 мм (есть защита от обратной полярности) или PoE 802.3af.
Все подключения делайте при отключенном питании; порядок установки — в кратком руководстве пользователя.

Примеры

Фасад или двор: нужно отсеять ложные срабатывания от веток и животных

SharpSense классифицирует цель как «Человек» или «ТС» по алгоритмам глубокого обучения, тревога срабатывает по типу объекта.

Выбор объектива

Для широкого плана берите 2.8 мм, для дальней зоны — 6 мм: у 4 Мп DORI (D) растёт с 63 до 128 м, у 8 Мп — с 84 до 176 м.

Частые вопросы

Какие объективы бывают?

Фиксированные 2.8, 4 и 6 мм (в паспорте — опционально).

Чем линейки 2122C2M, 2142C2M и 2182C2M различаются?

Только матрицей и разрешением: 2 Мп (1920 × 1080), 4 Мп (2688 × 1520) и 8 Мп (3840 × 2160). Корпус и подсветка одинаковы.

Нюансы и грабли

Не ставьте камеру рядом с источниками тепла и в замкнутых ящиках и шкафах: паспорт требует условий для охлаждения.
Прямое солнце на матрицу и температура выше +60 °C недопустимы.
В паспорте F-IC-2122C2M для объектива 6 мм указаны углы «по горизонтали: 56°, по диагонали: 30°, по диагонали: 65°» — вертикальный угол записан с ошибкой, уточняйте по самой камере.
Паспорт F-IC-2142C2M в списке моделей пишет «6mm)» с опечаткой в скобке; исполнение с 6 мм входит в линейку.
Звук (два микрофона) — только у моделей с литерами -2M; модели без этих литер микрофонов могут не иметь.
Специальной защиты от коррозии у камеры нет: для побережья и химических объектов паспорт её не заявляет.
