F-IC-2146CM, 2186CM — цилиндрические мини IP-камеры 4 и 8 Мп, BrightVu, апертура F1.0, IP67

Цилиндрические мини IP-камеры 4 и 8 Мп с BrightVu, объективом F1.0, ИК и белой подсветкой до 40 м и WDR 130 дБ; в моделях с литерой -M есть микрофон, защита IP67.

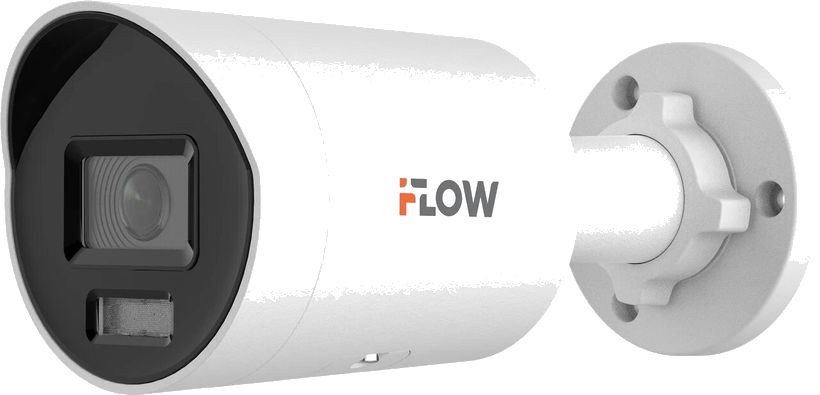

IP-камеры IFLOW F-IC-2146CM, F-IC-2186CM

Модели семейства

Общие данныеЦилиндрический корпус Ø 74.4 × 179.2 мм, фиксированный объектив M16 с апертурой F1.0 (2.8 или 4 мм), две подсветки Di-Light, SharpSense и BrightVu.

Чувствительность	цвет 0.0005 лк (F1.0, AGC вкл.), 0 лк с подсветкой
Подсветка	ИК 850 нм и белый свет, до 40 м
WDR	130 дБ
Размеры, масса	Ø 74.4 × 179.2 мм, приблизительно 525 г
Защита	IP67
Рабочие условия	от -40 до +60 °C, влажность 95 % или меньше (без конденсата)
Микрофон	модели с литерой -M: встроенный микрофон
Хранение	слот microSD / microSDHC / microSDXC до 512 ГБ

F-IC-2146CM4 Мп, 1/1.8″ CMOS.

Матрица, разрешение	1/1.8″ Progressive Scan CMOS, 2688 × 1520
Углы 2.8 мм	по горизонтали 104.0°, по вертикали 54.4°, по диагонали 126.7°
Углы 4 мм	по горизонтали 89.2°, по вертикали 45.5°, по диагонали 108.2°
DORI 2.8 мм	D: 61 м, O: 24 м, R: 12 м, I: 6 м
DORI 4 мм	D: 75 м, O: 30 м, R: 15 м, I: 7 м
Основной поток	25 к/с (2688 × 1520, 1920 × 1080, 1280 × 720) при 50 Гц; битрейт от 32 Кбит/с до 8 Мбит/с
Питание	DC 12 В ± 25 %, 0.45 А, макс. 5.5 Вт; PoE 802.3af, класс 3, макс. 7 Вт

F-IC-2186CM8 Мп, 1/1.8″ CMOS.

Матрица, разрешение	1/1.8″ Progressive Scan CMOS, 3840 × 2160
Углы 2.8 мм	по горизонтали 105.1°, по вертикали 54.8°, по диагонали 128.2°
Углы 4 мм	по горизонтали 90.0°, по вертикали 45.8°, по диагонали 109.4°
DORI 2.8 мм	D: 89 м, O: 35 м, R: 17 м, I: 8 м
DORI 4 мм	D: 109 м, O: 43 м, R: 21 м, I: 10 м
Основной поток	20 к/с (3840 × 2160), 25 к/с (3200 × 1800, 2688 × 1520, 1920 × 1080, 1280 × 720) при 50 Гц; битрейт от 32 Кбит/с до 16 Мбит/с
Питание	DC 12 В ± 25 %, 0.58 А, макс. 7 Вт; PoE 802.3af, класс 3, макс. 8.5 Вт

Как это работает и подключается

Защита периметра: пересечение линии, вторжение, вход в область и выход из неё; тревога по типам объектов (человек, ТС).
Интеллектуальные события: обнаружение изменения сцены, захват лиц.
Привязки: загрузка на FTP / NAS / карту памяти, уведомление центра мониторинга, запись по тревоге, захват кадра, email.
Интеграция: ONVIF, до 32 пользователей; безопасность — HTTPS, аутентификация 802.1X, водяные знаки, фильтрация IP-адресов.

Монтаж

Опции крепления из паспорта: F-AY10003 (кронштейн на столб или стойку), F-AY10004 (на угол), F-AY10019 (монтажная коробка).
Питание — DC 12 В через коаксиальный разъём Ø 5.5 мм (защита от обратной полярности) или PoE 802.3af.
Все подключения делайте при отключенном питании.

Примеры

Цветная картинка ночью на слабо освещённой территории

BrightVu — это объектив F1.0, матрица 1/1.8″ и подсветка: чувствительность в цвете 0.0005 лк, плюс белая подсветка до 40 м.

Сцена с контрастным светом (въезд, витрина)

WDR 130 дБ выравнивает яркую засветку сзади.

Частые вопросы

Чем 2146CM отличается от 2186CM?

Разрешением: 4 Мп (2688 × 1520) против 8 Мп (3840 × 2160); у 2186CM выше потребление (макс. 7 Вт против 5.5 Вт) и другие углы и DORI.

Какие объективы?

Фиксированные 2.8 и 4 мм, крепление M16.

Нюансы и грабли

Не ставьте камеру в замкнутые ящики и рядом с источниками тепла; прямое солнце на матрицу недопустимо.
В паспорте F-IC-2146CM для дополнительного потока при 50 Гц дважды указано 640 × 360 (при 60 Гц — 640 × 480 и 640 × 360): похоже на опечатку.
Микрофон — только в моделях с литерой -M.
Специальной защиты от коррозии у камеры нет.
