F-IC-2244PCMS/A, 2284PCMS/A — панорамные цилиндрические IP-камеры 4 и 8 Мп, обзор 180°, стробоскоп и сирена

Панорамные цилиндрические IP-камеры 4 и 8 Мп с двумя объективами и обзором 180°, подсветкой белым светом до 40 м, стробоскопом, сиреной, тревожным входом и выходом, IP67.

Панорамные IP-камеры IFLOW F-IC-2244PCMS/A, F-IC-2284PCMS/A

Модели семейства

Общие данныеМеталлический корпус с кронштейном, два фиксированных объектива с апертурой F1.0 (панорама на одном кадре), BrightVu, SharpSense, подсветка белым светом.

Подсветка	белый свет, до 40 м, интеллектуальная подсветка
Звук	встроенные микрофон и динамик (1 Вт, до 97 дБ на 10 см); 1 линейный вход и 1 линейный выход, терминальный блок
Тревожный интерфейс	1 вход, 1 выход; выход стробоскопа и звуковой сигнализации
Питание	DC 12 В ± 25 %, 0.88 А, макс. 10.5 Вт; PoE IEEE 802.3af, класс 3, от 36 до 57 В, макс. 12.5 Вт
WDR	130 дБ
Защита	IP67
Рабочие условия	от -40 до +60 °C, влажность 95 % или меньше (без конденсата)
Хранение	слот microSD / microSDHC / microSDXC до 512 ГБ

F-IC-2244PCMS/A4 Мп, две матрицы 1/2.5″, два объектива 2.8 мм.

Матрица, разрешение	2 × 1/2.5″ Progressive Scan CMOS, 3040 × 1368
Чувствительность	цвет 0.0005 лк (F1.0, AGC вкл.), 0 лк с подсветкой
Угол обзора	по горизонтали 180°, по вертикали 81°
DORI	D: 38 м, O: 15 м, R: 7.5 м, I: 3.5 м
Основной поток	25 к/с (3040 × 1368) при 50 Гц, 24 к/с при 60 Гц; битрейт от 32 Кбит/с до 8 Мбит/с
Размеры, масса	118.6 × 105.1 × 306.5 мм, приблизительно 1400 г
Тревожный выход	макс. DC 24 В, AC 24 В, 1 А

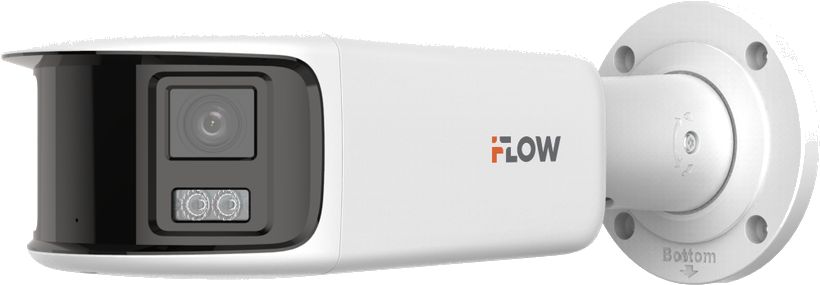

F-IC-2284PCMS/A8 Мп, две матрицы 1/1.8″, два объектива 4 мм.

Матрица, разрешение	2 × 1/1.8″ Progressive Scan CMOS, 5120 × 1440
Чувствительность	цвет 0.0005 лк (F1.0, AGC вкл.), 0 лк с подсветкой
Угол обзора	по горизонтали 180°, по вертикали 44°
DORI	D: 77 м, O: 30 м, R: 15 м, I: 7 м
Основной поток	при включённом WDR 12.5 к/с (50 Гц) или 15 к/с (60 Гц), при выключенном — 20 к/с (5120 × 1440); битрейт от 32 Кбит/с до 16 Мбит/с
Размеры, масса	118.6 × 105.1 × 305.4 мм, приблизительно 1420 г
Тревожный выход	макс. DC 24 В, 1 А

Как это работает и подключается

Защита периметра: пересечение линии, вторжение, вход в область и выход из неё; тревога по типам объектов («Человек», «ТС»).
Привязки: загрузка на FTP / NAS / карту памяти, уведомление центра мониторинга, email, запуск тревожного выхода, запись по тревоге, захват кадра, звуковое предупреждение, подсветка белым светом.
Интеллектуальные события: обнаружение изменения сцены.
Интеграция: ONVIF, до 32 пользователей, NAS (NFS, SMB / CIFS), ANR, NVR.

Монтаж

Угол регулируется: поворот от 0 до 355°, наклон от 0 до 90°, вращение от 0 до 360°.
Опции крепления из паспорта: F-AY10003 (кронштейн на столб или стойку), F-AY10004 (на угол), F-AY10033 (на столб или стойку), монтажные коробки F-AY10032 и F-AY10023.
Питание — DC 12 В через коаксиальный разъём Ø 5.5 мм или PoE 802.3af.
Линейные аудиовход и аудиовыход — на терминальном блоке, неравновесные; входной сигнал до 3.3 В p-p, входное сопротивление 4.7 кОм, выходное сопротивление 100 Ом.

Примеры

Большой двор или фасад на одном кадре

Два объектива с обзором 180° по горизонтали показывают всю сцену одним изображением вместо нескольких камер.

Отпугивание нарушителя

Стробоскоп и звуковая сигнализация включаются по тревоге; белая подсветка до 40 м помогает цветной съёмке ночью.

Частые вопросы

Чем 2244PCMS/A отличается от 2284PCMS/A?

Разрешением и оптикой: 4 Мп (3040 × 1368, объективы 2.8 мм, вертикаль 81°) против 8 Мп (5120 × 1440, объективы 4 мм, вертикаль 44°).

Есть ли ИК-подсветка?

Нет: подсветка только белым светом.

Нюансы и грабли

Паспорт требует отключать питание при любых подключениях и не подавать на входы сигналы вне их назначения.
Нагрузку на тревожный выход держите в пределах паспортных 24 В и 1 А.
У 8 Мп модели частота кадров заметно падает при включённом WDR (12.5 к/с при 50 Гц против 20 к/с без WDR).
Не ставьте камеру рядом с источниками тепла и в замкнутых объёмах; прямое солнце на матрицу недопустимо.
Специальной защиты от коррозии у камер нет.

Документация

IFLOW — паспорт изделия F-IC-2244PCMS/A
IFLOW — паспорт изделия F-IC-2284PCMS/A
