F-IC-2344PCMS/A, 2384PCMS/A — панорамные купольные IP-камеры 4 и 8 Мп, обзор 180°, стробоскоп и сирена

Панорамные купольные IP-камеры 4 и 8 Мп с двумя объективами и обзором 180°, подсветкой белым светом до 30 м, стробоскопом, сиреной, тревожным входом и выходом, IP67.

Панорамные купольные IP-камеры IFLOW F-IC-2344PCMS/A, F-IC-2384PCMS/A

Модели семейства

Общие данныеКупольный корпус из металла (корпус и крышка), два фиксированных объектива с апертурой F1.0, BrightVu, SharpSense, подсветка белым светом до 30 м.

Подсветка	белый свет, до 30 м, интеллектуальная подсветка
Звук	встроенные микрофон и динамик (1.2 Вт, до 95 дБ на 10 см); 1 линейный вход и 1 линейный выход, терминальный блок
Тревожный интерфейс	1 вход, 1 выход; выход стробоскопа и звуковой сигнализации
Питание	DC 12 В ± 25 %, 0.88 А, макс. 10.5 Вт; PoE IEEE 802.3af, класс 3, от 36 до 57 В, макс. 12.5 Вт
Регулировка угла	поворот от 0 до 30°, наклон от -75 до +75°
WDR	130 дБ
Защита	IP67
Рабочие условия	от -40 до +60 °C
Хранение	слот microSD / microSDHC / microSDXC до 512 ГБ

F-IC-2344PCMS/A4 Мп, две матрицы 1/2.5″, два объектива 2.8 мм.

Матрица, разрешение	2 × 1/2.5″ Progressive Scan CMOS, 3040 × 1368
Чувствительность	цвет 0.0005 лк (F1.0, AGC вкл.), 0 лк с подсветкой
Угол обзора	по горизонтали 180°, по вертикали 81°
DORI	D: 38 м, O: 15 м, R: 7.5 м, I: 3.5 м
Основной поток	25 к/с (3040 × 1368) при 50 Гц, 24 к/с при 60 Гц; битрейт от 32 Кбит/с до 8 Мбит/с
Размеры, масса	Ø 140 × 145.6 мм, приблизительно 920 г
Тревожный выход	макс. DC 24 В, AC 24 В, 1 А

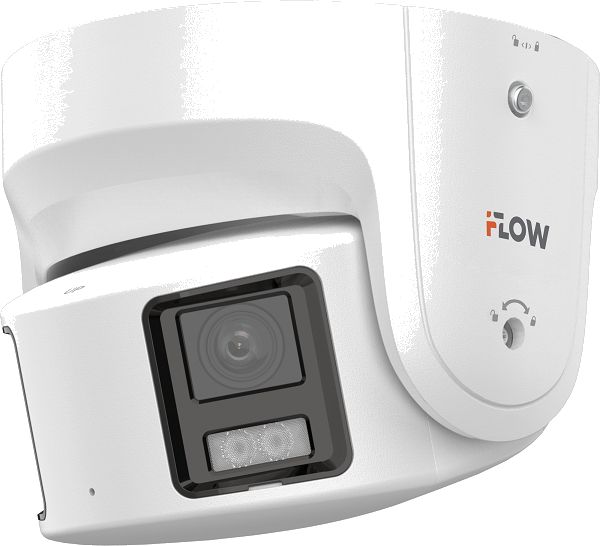

F-IC-2384PCMS/A8 Мп, две матрицы 1/1.8″, два объектива 4 мм.

Матрица, разрешение	2 × 1/1.8″ Progressive Scan CMOS, 5120 × 1440
Чувствительность	цвет 0.0005 лк (F1.0, AGC вкл.), 0 лк с подсветкой
Угол обзора	по горизонтали 180°, по вертикали 44°
DORI	D: 77 м, O: 30 м, R: 15 м, I: 7 м
Основной поток	при включённом WDR 12.5 к/с (50 Гц) или 15 к/с (60 Гц), при выключенном — 20 к/с (5120 × 1440); битрейт от 32 Кбит/с до 16 Мбит/с
Размеры, масса	Ø 155 × 155.3 мм, приблизительно 1110 г
Тревожный выход	макс. DC 24 В, 1 А

Как это работает и подключается

Защита периметра: пересечение линии, вторжение, вход в область и выход из неё; тревога по типам объектов («Человек», «ТС»).
Привязки: загрузка на FTP / NAS / карту памяти, уведомление центра мониторинга, email, запуск тревожного выхода, запись по тревоге, захват кадра, звуковое предупреждение, подсветка белым светом.
Интеллектуальные события: обнаружение изменения сцены.
Интеграция: ONVIF, до 32 пользователей, NAS (NFS, SMB / CIFS), ANR, NVR.

Монтаж

Опции крепления из паспорта: у 2344PCMS/A — F-AY10052 и F-AY10053 (кронштейны на стену), F-AY10054 (подвесной); у 2384PCMS/A — F-AY10060 и F-AY10062 (кронштейны на стену), F-AY10061 (подвесной).
Питание — DC 12 В через коаксиальный разъём Ø 5.5 мм или PoE 802.3af.
Линейные аудиовход и аудиовыход — на терминальном блоке, неравновесные; входной сигнал до 3.3 В p-p, входное сопротивление 4.7 кОм, выходное сопротивление 100 Ом.
Все подключения делайте при отключенном питании.

Примеры

Потолок в холле, торговом зале, на складе

Купол с двумя объективами показывает помещение широким панорамным кадром 180° вместо нескольких камер.

Отпугивание и звуковое оповещение

По тревоге включаются стробоскоп и звуковая сигнализация; белая подсветка до 30 м даёт цветное изображение ночью.

Частые вопросы

Чем эти камеры отличаются от цилиндрических панорамных 2244PCMS/A / 2284PCMS/A?

Купольным корпусом (Ø 140 и Ø 155 мм), углом наклона от -75 до +75° и дальностью подсветки 30 м вместо 40 м; матрицы и объективы по разрешению те же.

Есть ли ИК-подсветка?

Нет: подсветка только белым светом.

Нюансы и грабли

Нагрузку на тревожный выход держите в пределах паспортных 24 В и 1 А.
У 8 Мп модели частота кадров падает при включённом WDR (12.5 к/с при 50 Гц против 20 к/с без WDR).
В паспорте 2344PCMS/A температура хранения и рабочая даны без указания влажности, у 2384PCMS/A — с влажностью 95 % или меньше (без конденсата).
Не ставьте камеру рядом с источниками тепла и в замкнутых объёмах; прямое солнце на матрицу недопустимо.
Специальной защиты от коррозии у камер нет.
