F-IC-2346CM, 2386CM, 2384CM — купольные IP-камеры 4 и 8 Мп, BrightVu, апертура F1.0, IP67

Купольные IP-камеры 4 и 8 Мп с BrightVu: объектив F1.0 (2.8 или 4 мм), WDR 130 дБ, подсветка до 30–40 м; у 2384CM крупная матрица 1/1.2″. Защита IP67, микрофон в моделях -M.

IP-камеры IFLOW F-IC-2346CM, F-IC-2386CM, F-IC-2384CM

Модели семейства

Общие данныеМеталлический купольный корпус Ø 138.3 мм, фиксированный объектив M16 с апертурой F1.0 (2.8 или 4 мм), BrightVu, SharpSense.

WDR	130 дБ
Регулировка угла	поворот от 0 до 360°, наклон от 0 до 75°, вращение от 0 до 360°
Защита	IP67
Рабочие условия	от -40 до +60 °C, влажность 95 % или меньше (без конденсата)
Микрофон	модели с литерой -M: встроенный микрофон
Хранение	слот microSD / microSDHC / microSDXC до 512 ГБ

F-IC-2346CM4 Мп, 1/1.8″ CMOS, ИК и белый свет до 30 м.

Матрица, разрешение	1/1.8″ Progressive Scan CMOS, 2688 × 1520
Чувствительность	цвет 0.0005 лк (F1.0, AGC вкл.), 0 лк с подсветкой
Углы 2.8 мм	по горизонтали 111.1°, по вертикали 57.6°, по диагонали 138.5°
Углы 4 мм	по горизонтали 95.2°, по вертикали 48.3°, по диагонали 117.4°
DORI 2.8 / 4 мм (D)	61 м / 75 м
Подсветка	ИК и белый свет, до 30 м
Питание	DC 12 В ± 25 %, 0.41 А, макс. 5 Вт; PoE IEEE 802.3af, класс 3, макс. 6 Вт
Размеры, масса	Ø 138.3 × 115.4 мм, приблизительно 770 г

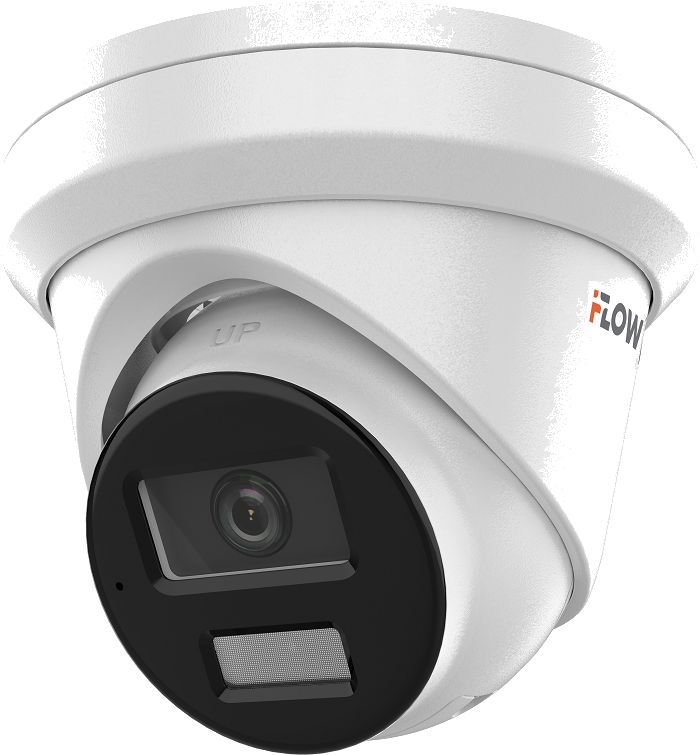

F-IC-2386CM8 Мп, 1/1.8″ CMOS, ИК и белый свет до 40 м.

Матрица, разрешение	1/1.8″ Progressive Scan CMOS, 3840 × 2160
Чувствительность	цвет 0.0008 лк (F1.0, AGC вкл.), 0 лк с подсветкой
Углы 2.8 мм	по горизонтали 108.8°, по вертикали 56.4°, по диагонали 134.3°
Углы 4 мм	по горизонтали 93.3°, по вертикали 47.2°, по диагонали 114.2°
DORI 2.8 / 4 мм (D)	89 м / 109 м
Подсветка	ИК и белый свет, до 40 м
Питание	DC 12 В ± 25 %, 0.54 А, макс. 6.5 Вт; PoE IEEE 802.3af, класс 3, макс. 8 Вт
Размеры, масса	Ø 138.3 × 115.4 мм, приблизительно 770 г

F-IC-2384CM8 Мп, матрица 1/1.2″, подсветка только белым светом до 30 м.

Матрица, разрешение	1/1.2″ Progressive Scan CMOS, 3840 × 2160
Чувствительность	цвет 0.0005 лк (F1.0, AGC вкл.)
Углы 2.8 мм	по горизонтали 102°, по вертикали 52°, по диагонали 124°
Углы 4 мм	по горизонтали 88°, по вертикали 47°, по диагонали 104°
DORI 2.8 / 4 мм (D)	96 м / 102 м
Подсветка	белый свет, до 30 м
Питание	DC 12 В, 0.46 А, макс. 5.5 Вт; PoE 802.3af, от 36 до 57 В, макс. 6.5 Вт
Размеры, масса	Ø 138.3 × 120.1 мм, приблизительно 870 г

Как это работает и подключается

Защита периметра: пересечение линии, вторжение, вход в область и выход из неё; тревога по типам объектов (человек, ТС).
Привязки: загрузка на FTP / NAS / карту памяти, уведомление центра мониторинга, запись по тревоге, захват кадра, email.
Интеграция: ONVIF, до 32 пользователей; маскирование — 4 настраиваемые многоугольные маски у 2346CM и 2386CM и 8 у 2384CM.

Монтаж

Опции крепления из паспортов: F-AY10003 (на столб или стойку), F-AY10004 (на угол), подвесные F-AY10054 и F-AY10059, кронштейны на стену F-AY10052, F-AY10053, F-AY10057, F-AY10058 и F-AY10001, монтажные коробки F-AY10055 и F-AY10056. Для каждой модели точный перечень — в её паспорте.
Питание — DC 12 В через коаксиальный разъём Ø 5.5 мм или PoE 802.3af.
Все подключения делайте при отключенном питании.

Примеры

Парковка и двор с плохим освещением

BrightVu с объективом F1.0 даёт цветное изображение при чувствительности 0.0005 лк; у 2346CM и 2386CM к нему добавляются ИК-подсветка и белый свет.

Нужна детализация 8 Мп

8 Мп (3840 × 2160) у 2386CM и 2384CM; у 2384CM — самая крупная матрица 1/1.2″.

Частые вопросы

Чем 2346CM отличается от 2386CM?

Разрешением: 4 Мп (2688 × 1520) против 8 Мп (3840 × 2160); у 2386CM дальность подсветки 40 м против 30 м и выше потребление.

Какие объективы?

Фиксированные 2.8 и 4 мм, крепление M16.

Нюансы и грабли

У 2384CM нет ИК-подсветки, только белый свет до 30 м: ночью изображение зависит от белой подсветки и света на объекте.
В паспорте 2384CM питание указано без допуска («DC 12 В, 0.46 А»), у 2346CM и 2386CM — DC 12 В ± 25 %.
У 2384CM высота корпуса 120.1 мм против 115.4 мм у 2346CM / 2386CM; масса 870 г против 770 г.
Микрофон — только в моделях с литерой -M.
Не ставьте камеру рядом с источниками тепла и в замкнутых объёмах; прямое солнце на матрицу недопустимо.
