F-IC-2422C2MS, 2442C2MS, 2482C2MS — купольные IP-камеры 2, 4 и 8 Мп, SharpSense, IP67, IK10, тревожный вход и выход

Антивандальные купольные IP-камеры 2, 4 и 8 Мп (IP67, IK10) с тревожным входом и выходом, линейным аудио, двумя микрофонами, ИК и белой подсветкой до 30 м и SharpSense.

IP-камеры IFLOW F-IC-2422C2MS, F-IC-2442C2MS, F-IC-2482C2MS

Модели семейства

Общие данныеКупольный корпус Ø 121.5 × 97.6 мм из алюминиевого сплава (основание и крышка), фиксированный объектив (M12, F1.6) 2.8 или 4 мм, две подсветки Di-Light, SharpSense.

Подсветка	ИК 850 нм и белый свет, до 30 м, 4 режима
Размеры, масса	Ø 121.5 × 97.6 мм, приблизительно 600 г
WDR	120 дБ
Защита	IP67, IK10
Рабочие условия	от -40 до +60 °C, влажность 95 % или меньше (без конденсата)
Регулировка угла	поворот от 0 до 355°, наклон от 0 до 75°, вращение от 0 до 355°
Тревожный интерфейс (модели -S)	1 вход, 1 выход (макс. DC 12 В, 30 мА)
Аудио (модели -S)	1 линейный вход и 1 линейный выход, двухъядерный терминальный блок, неравновесные, до 3.3 В p-p
Звук	модели с литерами -2M: два встроенных микрофона
Хранение	слот microSD / microSDHC / microSDXC до 512 ГБ

F-IC-2422C2MS2 Мп, 1/2.7″ CMOS.

Матрица, разрешение	1/2.7″ Progressive Scan CMOS, 1920 × 1080
Чувствительность	цвет 0.005 лк (F1.6, AGC вкл.), ч/б 0 лк с ИК-подсветкой
Углы 2.8 мм	по горизонтали 112°, по вертикали 61°, по диагонали 132°
Углы 4 мм	по горизонтали 91°, по вертикали 48°, по диагонали 110°
DORI 2.8 / 4 мм (D)	42 м / 52 м
Основной поток	25 к/с (1920 × 1080, 1280 × 720) при 50 Гц; битрейт от 32 Кбит/с до 8 Мбит/с
Питание	DC 12 В ± 25 %, 0.6 А, макс. 7.2 Вт; PoE IEEE 802.3af, класс 3, макс. 8.5 Вт

F-IC-2442C2MS4 Мп, 1/2.9″ CMOS.

Матрица, разрешение	1/2.9″ Progressive Scan CMOS, 2688 × 1520
Чувствительность	цвет 0.005 лк (F1.6, AGC вкл.), ч/б 0 лк с ИК-подсветкой
Углы 2.8 мм	по горизонтали 104°, по вертикали 57°, по диагонали 122°
Углы 4 мм	по горизонтали 84°, по вертикали 45°, по диагонали 100°
DORI 2.8 / 4 мм (D)	63 м / 78 м
Основной поток	25 к/с (2688 × 1520, 1920 × 1080, 1280 × 720) при 50 Гц; битрейт от 32 Кбит/с до 8 Мбит/с
Питание	DC 12 В ± 25 %, 0.6 А, макс. 7.2 Вт; PoE IEEE 802.3af, класс 3, макс. 8.5 Вт

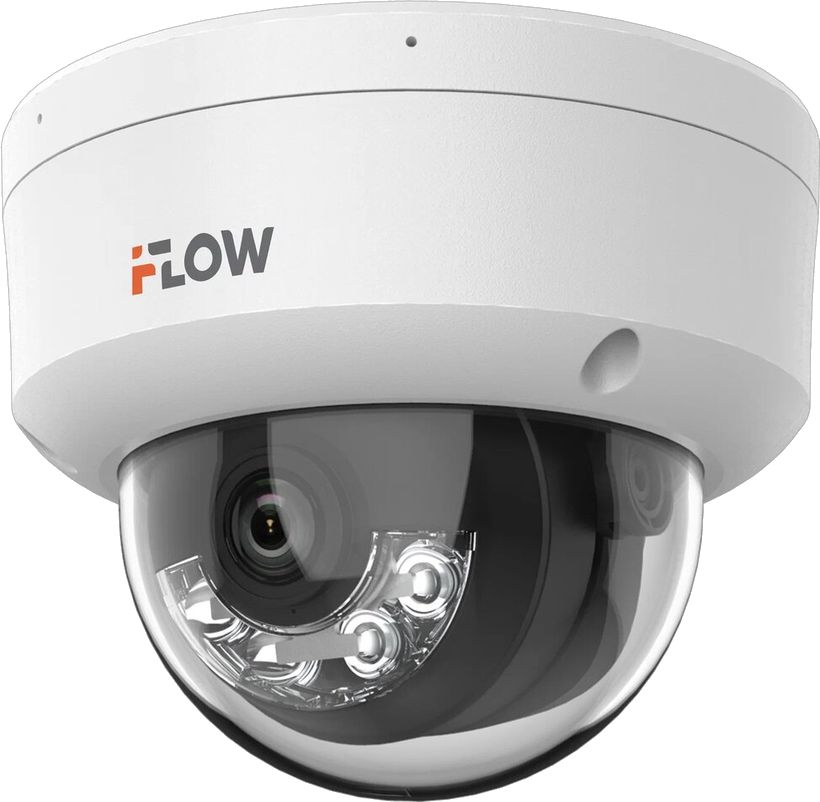

F-IC-2482C2MS8 Мп, 1/2.8″ CMOS.

Матрица, разрешение	1/2.8″ Progressive Scan CMOS, 3840 × 2160
Чувствительность	цвет 0.005 лк (F1.6, AGC вкл.), ч/б 0 лк с ИК-подсветкой
Углы 2.8 мм	по горизонтали 108°, по вертикали 59°, по диагонали 127°
Углы 4 мм	по горизонтали 88°, по вертикали 44°, по диагонали 105°
DORI 2.8 / 4 мм (D)	84 м / 117 м
Основной поток	20 к/с (3840 × 2160) при 50 Гц; битрейт от 32 Кбит/с до 16 Мбит/с
Питание	DC 12 В ± 25 %, 0.7 А, макс. 8.4 Вт; PoE IEEE 802.3af, класс 3, макс. 10 Вт

Как это работает и подключается

Защита периметра: пересечение линии, вторжение, вход в область и выход из неё; тревога по типам объектов («Человек», «ТС»).
Привязки: загрузка на FTP / NAS / карту памяти, уведомление центра мониторинга, email, запись по тревоге, захват кадра, запуск тревожного выхода.
Потоки: основной, дополнительный и третий (последний доступен при определённых настройках).
Интеграция: ONVIF, до 32 пользователей; маскирование — 8 настраиваемых многоугольных масок области.

Монтаж

Опции крепления из паспорта: F-AY10027 и F-AY10028 (кронштейны на стену), F-AY10029 (подвесной), F-AY10003 (на столб или стойку), F-AY10004 (на угол), монтажные коробки F-AY10030 и F-AY10031.
Питание — DC 12 В через коаксиальный разъём Ø 5.5 мм (защита от обратной полярности) или PoE 802.3af.
Тревожный выход и линейные аудиоканалы подключаются к клеммам камеры; нагрузку держите в пределах паспортных DC 12 В и 30 мА.

Примеры

Вход в здание, где камера должна управлять внешним устройством

Тревожный выход (до DC 12 В, 30 мА) включается по тревоге, а тревожный вход принимает сигнал внешнего датчика.

Места, где камеру могут пытаться повредить

Корпус IK10 из алюминиевого сплава, степень защиты IP67.

Частые вопросы

Чем эти камеры отличаются от 2322C2M / 2342C2M / 2382C2M?

Антивандальным алюминиевым корпусом IK10 меньшего диаметра (Ø 121.5 мм), тревожным входом и выходом, линейным аудио и массой 600 г; характеристики матриц и объективов те же.

Какие объективы бывают?

Фиксированные 2.8 и 4 мм.

Нюансы и грабли

Тревожный вход и выход и линейное аудио — только у моделей с литерой S.
Нагрузка тревожного выхода мала: паспорт ограничивает её DC 12 В и 30 мА, мощную нагрузку напрямую не подключайте.
Звук (два микрофона) — только у моделей с литерами -2M.
Не ставьте камеру рядом с источниками тепла и в замкнутых объёмах; прямое солнце на матрицу недопустимо.
Специальной защиты от коррозии у камер нет.
