F-IC-2622C2MSZ4, 2642C2MSZ4, 2682C2MSZ4, 2646CSZ4, 2686CSZ4 — цилиндрические IP-камеры 2–8 Мп с моторизованным объективом 2.8–12 мм

Цилиндрические IP-камеры 2, 4 и 8 Мп с моторизованным вариофокальным объективом 2.8–12 мм, IP67 и IK10, подсветкой ИК и белым светом до 60 м, тревожным входом и выходом, линейным аудио.

IP-камеры IFLOW F-IC-2622C2MSZ4, 2642C2MSZ4, 2682C2MSZ4, 2646CSZ4, 2686CSZ4

Модели семейства

Общие данныеЦилиндрический корпус, моторизованный вариофокальный объектив от 2.8 до 12 мм, две подсветки Di-Light (ИК 850 нм и белый свет), SharpSense: классификация «Человек» / «ТС». Две ветки: C2MSZ4 (2622, 2642, 2682) и CSZ4 (2646, 2686, BrightVu, WDR 130 дБ, матрица 1/1.8″).

Подсветка	ИК и белый свет, до 60 м, интеллектуальная
Защита	IP67, IK10
Регулировка угла	поворот от 0 до 355°, наклон от 0 до 90°, вращение от 0 до 360°
Рабочие условия	от -40 до +60 °C, влажность 95 % или меньше (без конденсата)
Ethernet	1 × RJ45, 10 / 100 М
Хранение	слот microSD / microSDHC / microSDXC до 512 ГБ
Тревожный интерфейс	1 вход, 1 выход (макс. DC 24 В, AC 24 В, 1 А)
Линейное аудио	1 вход и 1 выход, двухъядерный терминальный блок, неравновесные, до 3.3 В p-p
Интеграция	ONVIF, до 32 пользователей

F-IC-2622C2MSZ42 Мп, 1/2.7″ CMOS, WDR 120 дБ, два микрофона.

Матрица, разрешение	1/2.7″ Progressive Scan CMOS, 1920 × 1080
Чувствительность	цвет 0.005 лк (F1.6, AGC вкл), ч/б 0 лк с ИК-подсветкой
Углы 2.8–12 мм	по горизонтали от 111.5 до 33.4°, по вертикали от 58.4 до 18.8°, по диагонали от 134.3 до 38.3°
DORI (D)	от 42.7 до 132 м
Питание	DC 12 В ± 25 %, 1.08 А, макс. 13 Вт; PoE IEEE 802.3at, класс 4, макс. 15 Вт
Размеры, масса	332.8 × 97.9 × 94.2 мм, приблизительно 1531 г

F-IC-2642C2MSZ44 Мп, 1/3″ CMOS, WDR 120 дБ, два микрофона.

Матрица, разрешение	1/3″ Progressive Scan CMOS, 2688 × 1520
Чувствительность	цвет 0.005 лк (F1.6, AGC вкл), ч/б 0 лк с ИК-подсветкой
Углы 2.8–12 мм	по горизонтали от 102.4 до 31.2°, по вертикали от 54.7 до 17.6°
DORI (D)	от 64 до 198 м
Питание	DC 12 В ± 25 %, 1.08 А, макс. 13 Вт; PoE IEEE 802.3at, класс 4, макс. 15 Вт
Размеры, масса	332.8 × 97.9 × 94.2 мм, приблизительно 1531 г

F-IC-2682C2MSZ48 Мп, 1/2.8″ CMOS, WDR 120 дБ, два микрофона.

Матрица, разрешение	1/2.8″ Progressive Scan CMOS, 3840 × 2160
Чувствительность	цвет 0.005 лк (F1.6, AGC вкл), ч/б 0 лк с ИК-подсветкой
Углы 2.8–12 мм	по горизонтали от 106.5 до 30.2°, по вертикали от 55.7 до 17°, по диагонали от 128.5 до 34.7°
DORI (D)	от 88.3 до 289.7 м
Основной поток	20 к/с при 3840 × 2160; битрейт от 32 Кбит/с до 16 Мбит/с
Питание	DC 12 В ± 25 %, 1.08 А, макс. 13 Вт; PoE IEEE 802.3at, класс 4, макс. 15 Вт
Размеры, масса	332.8 × 97.9 × 94.2 мм, приблизительно 1531 г

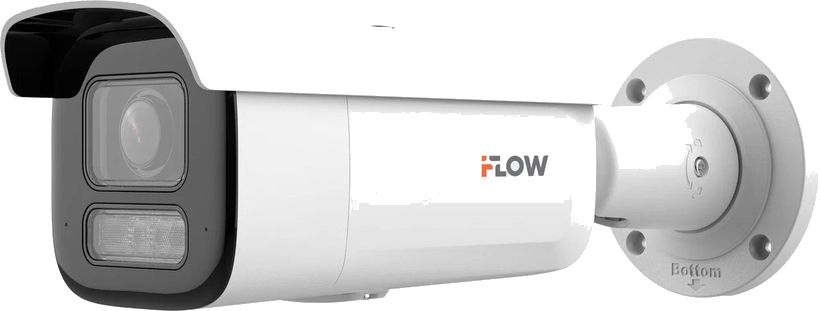

F-IC-2646CSZ44 Мп, 1/1.8″ CMOS, BrightVu, WDR 130 дБ, корпус металл.

Матрица, разрешение	1/1.8″ Progressive Scan CMOS, 2688 × 1520
Чувствительность	цвет 0.0008 лк (F1.2, AGC вкл.), 0 лк с подсветкой
Углы 2.8–12 мм	по горизонтали от 114.6 до 41.8°, по вертикали от 59.3 до 23.6°
DORI (D) Wide / Tele	60.0 м / 149 м
Маскирование	4 настраиваемые многоугольные маски области
Питание	DC 12 В ± 25 %, 1.21 А, макс. 14.5 Вт; PoE IEEE 802.3at, класс 4, макс. 18 Вт
Размеры, масса	298 × 97.9 × 95.7 мм, приблизительно 1085 г

F-IC-2686CSZ48 Мп, 1/1.8″ CMOS, BrightVu, WDR 130 дБ, корпус металл.

Матрица, разрешение	1/1.8″ Progressive Scan CMOS, 3840 × 2160
Чувствительность	цвет 0.0028 лк (F1.2, AGC вкл.), 0 лк с подсветкой
Углы 2.8–12 мм	по горизонтали от 112.3 до 41.2°, по вертикали от 58.1 до 23.1°, по диагонали от 137.4 до 47.3°
DORI (D) Wide / Tele	87 м / 216 м
Основной поток	25 к/с при 3840 × 2160 (50 Гц), 24 к/с (60 Гц); битрейт от 32 Кбит/с до 16 Мбит/с
Питание	DC 12 В ± 25 %, 1.21 А, макс. 14.5 Вт; PoE IEEE 802.3at, класс 4, макс. 18 Вт
Размеры, масса	298 × 97.9 × 95.7 мм, приблизительно 1085 г

Как это работает и подключается

Защита периметра: пересечение линии, вторжение, вход в область и выход из неё; тревога по типам «Человек» и «ТС».
Привязки: загрузка на FTP / NAS / карту памяти, уведомление центра мониторинга, email, запись по тревоге, захват изображения, запуск тревожного выхода.
Потоки: основной, дополнительный и третий (последний доступен при определённых настройках).
У 2646CSZ4 и 2686CSZ4 дополнительно: захват лиц и обнаружение изменения сцены.

Монтаж

Питание — DC 12 В через коаксиальный разъём Ø 5.5 мм (защита от обратной полярности) или PoE IEEE 802.3at, класс 4; для PoE нужен источник 802.3at, а не 802.3af.
Все подключения выполняйте при отключённом питании; на входы подавайте только предусмотренные сигналы.
Рекомендуется источник бесперебойного питания, чтобы скачки напряжения не повредили камеру.

Примеры

Фасад или двор, где угол обзора нужно подобрать на месте

Моторизованный объектив 2.8–12 мм: угол и кратность подбираются дистанционно, без замены объектива.

Слабое освещение и дальний план

Подсветка ИК и белым светом до 60 м; у 2646 и 2686 крупная матрица 1/1.8″ с чувствительностью 0.0008 и 0.0028 лк.

Частые вопросы

Чем 2646CSZ4 и 2686CSZ4 отличаются от 2642 и 2682?

Матрица 1/1.8″ с большей чувствительностью, диафрагма F1.2, WDR 130 дБ, технология BrightVu, металлический корпус, захват лиц и 4 маски области вместо 8; потребление выше.

Какой объектив?

Вариофокальный моторизованный от 2.8 до 12 мм.

Нюансы и грабли

В паспортах тревожный интерфейс и линейное аудио указаны как функции моделей с литерой S (в паспортах 2642, 2646 и 2686); проверяйте исполнение.
Не размещайте камеру рядом с источниками тепла и в замкнутых объёмах, прямое солнце на матрицу недопустимо; воздействие свыше +60 °C не допускается.
Специальной защиты от коррозии у камер нет — для побережья и химических производств они не предназначены.
Опечатки паспорта 2646CSZ4: угол по диагонали подписан как «по горизонтали: 141.3 до 48.1°», в дополнительном потоке 50 Гц дважды указано 640 × 360 — диагональ и разрешения уточняйте.
Масса, габариты и питание у веток C2MSZ4 и CSZ4 разные: 332.8 × 97.9 × 94.2 мм, 1531 г и 298 × 97.9 × 95.7 мм, 1085 г.
