F-IP-1422PCIZ4, 1442PCIZ4 — двухмодульные IP-камеры ComboVu 2 и 4 Мп: обзорная цилиндрическая камера и PTZ с 4х зумом

IP-камеры ComboVu 2 и 4 Мп: в одном корпусе обзорная цилиндрическая камера и PTZ-модуль с 4х зумом, ИК до 40 м, IP66, микрофон и динамик, питание DC 12 В или PoE+.

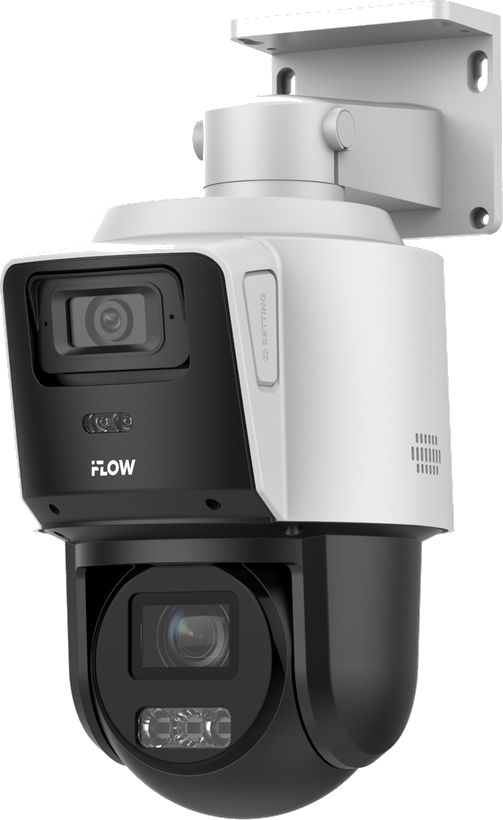

IP-камеры IFLOW F-IP-1422PCIZ4, F-IP-1442PCIZ4

Модели семейства

Общие данныеКорпус из поликарбоната 311.5 × 223.5 × 156 мм, масса около 1.37 кг. Два модуля: цилиндрическая камера (объектив 2.8 мм, ИК и белый свет до 30 м) и PTZ-модуль (4х оптический зум 2.8–12 мм, ИК до 40 м).

Матрицы	оба модуля 1/2.8″ Progressive Scan CMOS
PTZ-модуль: зум, фокусное	4х оптический, 16х цифровой, от 2.8 до 12 мм, зумирование около 3.3 с
PTZ: поворот, наклон	поворот от 0 до 350°, наклон от -5 до +90°
Скорость PTZ	настраиваемая от 0.1 до 30 °/с; по предустановке 30 °/с
Предустановки, патрули	300 предустановок, 8 патрулей по 32 предустановки
Защита	IP66, защита от импульсных и переходных перенапряжений
Рабочие условия	от -30 до +50 °C, влажность 95 % или меньше (без конденсата)
Питание	DC 12 В, PoE+
Хранение, аудио	microSD / SDHC / SDXC до 512 ГБ; микрофон и динамик

F-IP-1422PCIZ42 Мп (1920 × 1080) для обоих модулей.

Чувствительность цилиндрического модуля	цвет 0.03 лк (F2.0, AGC вкл), ч/б 0.01 лк, 0 лк с ИК-подсветкой
Чувствительность PTZ-модуля	цвет 0.01 лк (F1.5, AGC вкл), ч/б 0.005 лк, 0 лк с ИК-подсветкой
Углы цилиндрического модуля	по горизонтали 104.9°, по вертикали 57.9°, по диагонали 122.8°
Углы PTZ-модуля	по горизонтали от 92 до 33°, по вертикали от 49 до 18.2°, по диагонали от 104 до 37.7°
DORI Tele (D / O / R / I)	128.6 м / 51.0 м / 25.7 м / 12.9 м
Основной поток	25 к/с (1920 × 1080, 1280 × 720) при 50 Гц; стабилизация EIS

F-IP-1442PCIZ44 Мп (2560 × 1440) для обоих модулей.

Чувствительность цилиндрического модуля	цвет 0.01 лк (F1.6, AGC вкл.), ч/б 0.005 лк, 0 лк с ИК-подсветкой
Чувствительность PTZ-модуля	цвет 0.01 лк (F1.5, AGC вкл), ч/б 0.005 лк, 0 лк с ИК-подсветкой
Углы цилиндрического модуля	по горизонтали 114.9°, по вертикали 62.4°, по диагонали 130.7°
Углы PTZ-модуля	по горизонтали от 98 до 34.2°, по вертикали от 52 до 19.2°, по диагонали от 111 до 39°
DORI Tele (D / O / R / I)	156.5 м / 62.1 м / 31.3 м / 15.7 м
Основной поток	25 к/с (2560 × 1440, 1920 × 1080, 1280 × 720) при 50 Гц

Как это работает и подключается

Интеллектуальные события: пересечение линии, вторжение, вход и выход из области, звуковые события; обнаружение цели «Человек» / «ТС».
Привязки: загрузка на FTP / NAS / карту памяти, уведомление центра мониторинга, email, тревожный выход, запись по тревоге; для PTZ — PTZ-действия по тревоге.
Потоки: основной, дополнительный и третий для каждого модуля отдельно; ONVIF; 32 пользователя, 20 каналов одновременного просмотра; 24 маски области на каждый модуль.

Монтаж

Питание: DC 12 В или PoE+.
Наклон цилиндрического модуля — вручную, от 7 до 17°.
Все подключения выполняйте при отключённом питании; на входы подавайте только предусмотренные сигналы.

Примеры

Двор, парковка, площадь: нужен и общий план, и крупный план нарушителя

Цилиндрический модуль держит всю сцену, PTZ-модуль с 4х зумом детализирует цель.

Тревожный сигнал от датчика

Тревожный вход и выход; по тревоге PTZ-модуль может выполнять предустановку, патруль или шаблон.

Частые вопросы

Что значит ComboVu?

Одновременный охват всей сцены обзорным модулем и детализация PTZ-модулем.

Есть ли защита от запотевания?

Да, обогрев стекла.

Нюансы и грабли

Это две камеры в одном корпусе: настройки, потоки и маски у модулей раздельные; «фокус на области» и «экспозиция области» есть только у PTZ-модуля.
Угол наклона цилиндрического модуля регулируется вручную в узком диапазоне — наведите его при монтаже.
Рабочий диапазон от -30 до +50 °C; не размещайте камеру рядом с источниками тепла и в замкнутых объёмах, прямое солнце на матрицу недопустимо.
Список браузеров веб-интерфейса в паспортах разный (IE8+, Chrome 31–44, Firefox 30–51 в 1442; IE 10+, Chrome 57+, Firefox 52+ в 1422) — проверяйте на своей версии.

Документация

IFLOW — паспорт изделия F-IP-1422PCIZ4
IFLOW — паспорт изделия F-IP-1442PCIZ4
