F-IP-2420CSZ25, 2420CSZ32, 2441CSZ32 — скоростные купольные IP-камеры 2 и 4 Мп с 25х и 32х зумом, грозозащита TVS 6000 В

Скоростные купольные IP-камеры 2 и 4 Мп с оптическим зумом 25х и 32х, грозозащитой TVS 6000 В, 2 тревожными входами и выходом; питание AC 24 В или DC 36 В либо PoE 802.3at.

IP-камеры IFLOW F-IP-2420CSZ25, F-IP-2420CSZ32, F-IP-2441CSZ32

Модели семейства

Общие данныеМеталлический корпус массой около 3 кг, матрица 1/2.8″ Progressive Scan CMOS, 16х цифровой зум, WDR 120 дБ, 2 тревожных входа и 1 выход, линейный вход и выход, 300 предустановок, 8 патрулей, 4 шаблона.

Матрица	1/2.8″ Progressive Scan CMOS
Поворот	360°, пропорциональное панорамирование
Защита	IK10, грозозащита TVS 6000 В, защита от импульсных и переходных перенапряжений (IP66 указан для 2420CSZ32 и 2441CSZ32)
Хранение	слот microSD / SDHC / SDXC до 256 ГБ
Тревога, аудио	2 входа, 1 выход; линейный вход и выход
Интеграция	ONVIF, до 32 пользователей, до 20 каналов просмотра
Маскирование	24 многоугольные маски области

F-IP-2420CSZ252 Мп, зум 25х (4.8–120 мм), IK10.

Разрешение	1920 × 1080
Чувствительность	цвет 0.005 лк (F1.6, AGC вкл), ч/б 0.001 лк
Углы (Wide–Tele)	по горизонтали от 55 до 2.5°, по вертикали от 34.4 до 1.4°, по диагонали от 64.5 до 2.9°
DORI Tele (D / O / R / I)	1600.0 м / 634.9 м / 320.0 м / 160.0 м
Скорость PTZ	поворот до 250 °/с (по предустановке 300 °/с), наклон до 150 °/с (по предустановке 200 °/с); наклон от -5 до +90°
Питание	AC 24 В (адаптер в комплекте), макс. 20 Вт; PoE (802.3at)
Условия	от -10 до +50 °C, влажность 90 % или меньше (без конденсата)
Размеры, масса	встроенный Ø 245 × 239 мм; для установки внутри помещений Ø 183 × 246 мм; около 3.0 кг

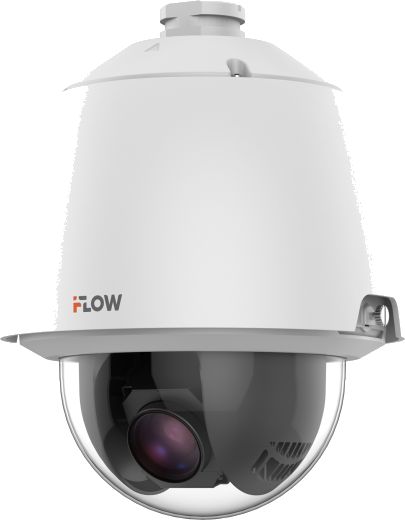

F-IP-2420CSZ322 Мп, зум 32х (4.8–153.6 мм), IP66.

Разрешение	1920 × 1080
Углы (Wide–Tele)	по горизонтали от 50.8 до 2.6°, по вертикали от 29.4 до 1.5°, по диагонали от 57.4 до 3°
Зумирование	около 4.8 с
Скорость PTZ	поворот до 250 °/с (по предустановке 300 °/с), наклон до 150 °/с (по предустановке 200 °/с)
DORI Tele (D / O / R / I)	1600.0 м / 634.9 м / 320.0 м / 160.0 м
Питание	AC 24 В (адаптер в комплекте), макс. 20 Вт; PoE (802.3at)
Условия	от -40 до +65 °C, влажность 90 % или меньше (без конденсата)
Размеры, масса	Ø 220 × 280 мм, около 3.0 кг

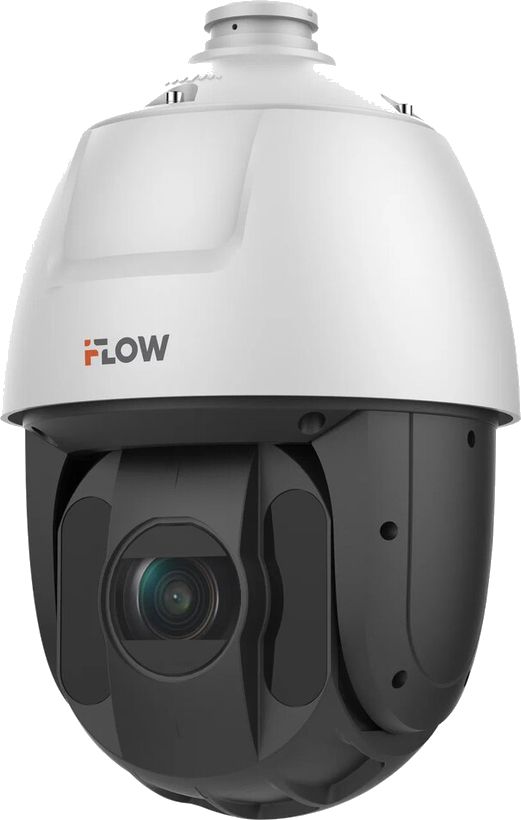

F-IP-2441CSZ324 Мп (2560 × 1440), зум 32х (5.9–188.8 мм), ИК до 150 м, SharpSense и захват лиц.

Разрешение	2560 × 1440
Чувствительность	цвет 0.005 лк (F1.5, AGC вкл), ч/б 0.001 лк, 0 лк с ИК-подсветкой
Углы (Wide–Tele)	по горизонтали от 60.2 до 2.0°, по вертикали от 35.2 до 1.1°, по диагонали от 67.4 до 2.3°
ИК-подсветка	до 150 м
DORI Tele (D / O / R / I)	2400.0 м / 952.4 м / 480.0 м / 240.0 м
Скорость PTZ	поворот до 120 °/с, наклон до 80 °/с; наклон от -15 до +90°
Питание	DC 36 В, макс. 24 Вт (включая 9 Вт ИК-подсветки и 1.6 Вт обогрева); PoE (802.3at)
Условия	от -40 до +65 °C, влажность 90 % или меньше (без конденсата)
Размеры, масса	Ø 210 × 344.7 мм, около 3 кг

Как это работает и подключается

Интеллектуальные события: пересечение линии, вторжение, вход и выход из области, оставленный багаж, перемещение объекта, звуковые события; захват лиц.
Привязки тревог: загрузка на FTP / NAS / карту памяти, уведомление центра мониторинга, email, тревожный сигнал, запись, PTZ-действия (предустановка, патрулирование, шаблон).
Действия при простое и задачи по расписанию: предустановка, шаблоны, патрулирование, сканирование.

Монтаж

Питание: AC 24 В (2420) с адаптером из комплекта или DC 36 В (2441CSZ32), либо PoE 802.3at.
У 2420CSZ25 два исполнения монтажа: встроенный Ø 245 × 239 мм и для установки внутри помещений Ø 183 × 246 мм.
Для 2420CSZ32 и 2441CSZ32 в комплект входит F-AY10010 (кронштейн на стену); для 2420CSZ25 в паспорте указаны F-KB001 и F-KB002 (опционально).
Все подключения выполняйте при отключённом питании; на входы подавайте только предусмотренные сигналы.

Примеры

Дальний обзор: реки, дороги, железные дороги, аэропорты, площади, парки

Сценарии из паспорта; зум 25х или 32х и классификация «Человек» / «ТС» у 2441CSZ32.

Точка с риском грозовых перенапряжений

Грозозащита TVS 6000 В и защита от импульсных и переходных перенапряжений.

Частые вопросы

Чем 2420CSZ32 отличается от 2420CSZ25?

Зум 32х (4.8–153.6 мм) против 25х (4.8–120 мм), диапазон -40…+65 °C против -10…+50 °C, IP66, корпус Ø 220 × 280 мм.

Есть ли ИК-подсветка?

У 2441CSZ32 — до 150 м; в паспорте 2420CSZ25 и 2420CSZ32 подсветка не заявлена.

Нюансы и грабли

2420CSZ25 рассчитан на диапазон от -10 до +50 °C, в отличие от -40…+65 °C у двух других; степень IP в его паспорте не указана.
Масса около 3 кг — проверьте кронштейн и опору.
Напряжения питания разные: AC 24 В у 2420, DC 36 В у 2441CSZ32 — не перепутайте адаптер.
Встроенного микрофона в паспорте 2420CSZ25 нет.
Специальной защиты от коррозии у камер нет — для побережья и химических производств они не предназначены.
У 2441CSZ32 PTZ заметно медленнее, чем у 2420: поворот до 120 °/с против 250 °/с.
