F-KD-1310 / 1320 / 1340 — сетевые контроллеры доступа на 1, 2 и 4 двери

Контроллеры серии F-KD-1300 на 1, 2 или 4 двери: связь TCP/IP, считыватели по Wiegand 26/34, 10 000 карт и 50 000 записей, работа онлайн и офлайн, детектор саботажа.

Контроллеры доступа IFLOW серии F-KD-1300

Модели семейства

Общие данныеОбщие параметры серии F-KD-1300 (корпус 285 × 237 × 69 мм).

Интерфейсы	Uplink — TCP/IP; Downlink — Wiegand (W26 / W34)
Процессор / ОЗУ	32-битный / 8 МБ
Хранение	карты 10 000; записи считывания карт 50 000
Питание	AC от 100 до 240 В
Потребляемая мощность без нагрузки	≤ 3.5 Вт
Рабочая температура и влажность	от -20 до +65 °C; от 10 до 90 % (без конденсата)
Размеры	285 × 237 × 69 мм

F-KD-1310Контроллер доступа на 1 дверь, 2 считывателя Wiegand.

Считыватели	2 (Wiegand)
Датчик двери / кнопка выхода / вход событий	по 1
Реле замка / реле тревоги	по 1
Рассеивание мощности при нагрузке	≤ 50 Вт

F-KD-1320Контроллер доступа на 2 двери, 4 считывателя Wiegand.

Считыватели	4 (Wiegand)
Датчик двери / кнопка выхода / вход событий	по 2
Реле замка / реле тревоги	по 2
Рассеивание мощности при нагрузке	≤ 100 Вт

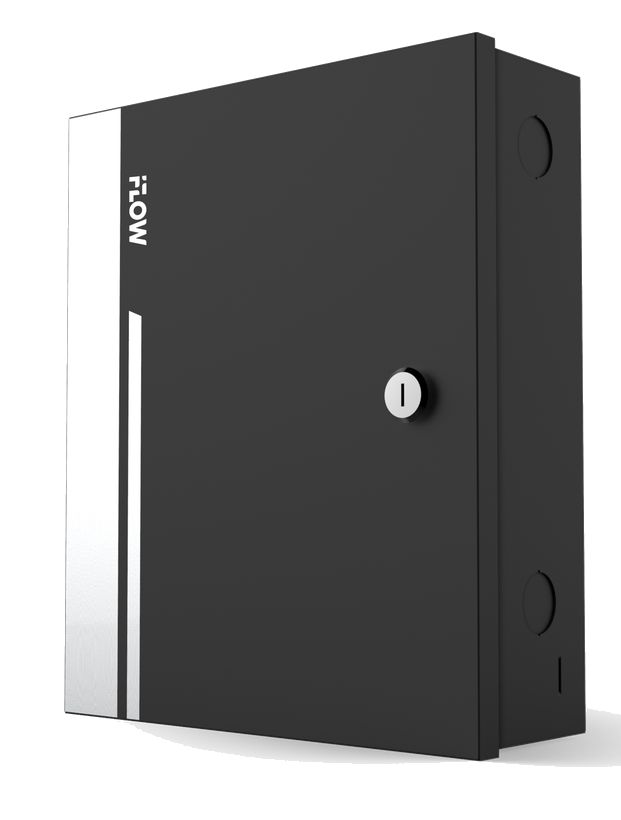

F-KD-1340Контроллер доступа на 4 двери, 4 считывателя Wiegand.

Считыватели	4 (Wiegand)
Датчик двери / кнопка выхода / вход событий	по 4
Реле замка / реле тревоги	по 4
Рассеивание мощности при нагрузке	≤ 100 Вт

Как это работает и подключается

Связь с ПО — по TCP/IP, данные связи зашифрованы; считыватели подключаются по Wiegand (W26 / W34), совместимы со сторонними считывателями.
Типы карт: обычная, отключённая, чёрный список, патрульная, гостевая, принудительная, суперкарта. Есть функции «первая карта», суперпароль, дистанционное управление дверьми и онлайн-обновление.
Тревоги: саботаж считывателя, незакрытая дверь, принудительное открытие, превышение времени открытия, принуждение, превышение попыток недействительной карты, нехватка памяти, обрыв сети.
Клиентское ПО поддерживает функцию учёта рабочего времени (УРВ).

Монтаж

Все подключения — только при отключённом питании.
Ставьте так, чтобы работала система охлаждения: не рядом с источниками тепла и не в замкнутом объёме (ящик, глухой шкаф). Рабочий диапазон от минус 20 до плюс 65 °C.
Паспорт рекомендует источник бесперебойного питания против скачков напряжения и нештатного отключения.
Порядок установки и включения паспорт отдаёт краткому руководству пользователя.

Примеры

Офис с несколькими дверями

Один контроллер на 2 или 4 двери вместо отдельных блоков: считыватели Wiegand у каждой двери, замки на реле, события хранятся в самом контроллере (до 50 000 записей).

Работа при пропадании сети

Контроллер может работать в автономном режиме; данные после выключения хранятся бессрочно, время синхронизируется по NTP вручную или автоматически.

Частые вопросы

Сколько карт и событий хранит контроллер?

До 10 000 карт и 50 000 записей считывания карт.

Какие считыватели можно подключить?

По Wiegand 26 / 34, в том числе сторонние. F-KD-1310 — 2 считывателя, F-KD-1320 и F-KD-1340 — по 4.

Какое питание?

AC от 100 до 240 В; без нагрузки потребляет не более 3.5 Вт.

Нюансы и грабли

Не подавайте на входы сигналы, не предусмотренные их назначением, — вход выйдет из строя.
Число считывателей не равно числу дверей: F-KD-1310 принимает 2 считывателя на 1 дверь, F-KD-1320 и F-KD-1340 — до 4 считывателей.
Не допускайте падений и сильной тряски, температуры выше плюс 65 °C, электромагнитных излучений, активных химических соединений, дыма и пара.
Конфигурация неподготовленным человеком ведёт к сбоям. Паспорт не называет клемм и схем подключения — смотрите краткое руководство.

Документация

IFLOW — паспорт изделия, контроллер доступа серии F-KD-1300
