F-KD-1311 / 1321 / 1341 — сетевые контроллеры доступа на 1, 2 и 4 двери с резервной батареей

Контроллеры на 1, 2 или 4 двери: TCP/IP, Wiegand 26/34 и RS-485, 10 000 карт и 50 000 событий, тампер, подключение резервной батареи, запрет двойного прохода.

Контроллеры доступа IFLOW F-KD-1311 / 1321 / 1341

Модели семейства

Общие данныеОбщие параметры линейки (корпус 370 × 345 × 90 мм).

Сеть	проводная, Auto 10M / 100M; данные связи зашифрованы
Интерфейсы	RS-485 — 1; Wiegand 26/34; тампер — 1; сетевой интерфейс — 1
Емкость	карты 10 000; события 50 000
Питание	AC от 100 до 240 В; доступно подключение резервной батареи
Потребляемая мощность	при нагрузке ≤ 100 Вт; без нагрузки ≤ 4 Вт
Рабочая температура и влажность	от -20 до +65 °C; от 10 до 90 % (без конденсата)
Размеры	370 × 345 × 90 мм

F-KD-1311Контроль доступа к одной двери.

Индикатор замка / кнопка выхода / вход дверного контакта	по 1
Тревожный вход / тревожный выход	5 / 4
Wiegand	2

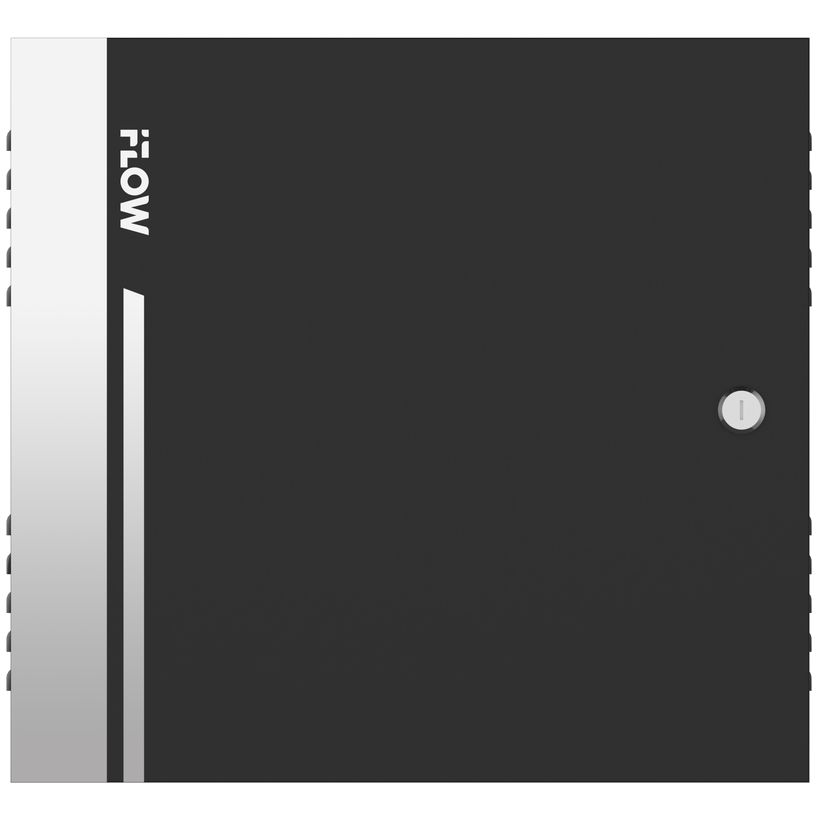

F-KD-1321Контроль доступа к двум дверям; блокировка нескольких дверей.

Индикатор замка / кнопка выхода / вход дверного контакта	по 2
Тревожный вход / тревожный выход	5 / 4
Wiegand	4

F-KD-1341Контроль доступа к четырём дверям; блокировка нескольких дверей.

Индикатор замка / кнопка выхода / вход дверного контакта	по 4
Тревожный вход / тревожный выход	3 / 4 (по таблице паспорта)
Wiegand	4

Как это работает и подключается

Считыватели подключаются по RS-485 или Wiegand; Wiegand поддерживает W26 / W34 и совместим со сторонними считывателями.
Паспорт перечисляет функции: запрет двойного прохода, многофункциональное внешнее устройство, аутентификация первого пользователя, суперкарта и суперпароль, загрузка тревожных событий.
Контроллер может работать автономно; оснащён тампером (переключателем). Данные сохраняются после выключения питания.

Монтаж

Все подключения — при отключённом питании.
Не ставьте контроллер рядом с источниками тепла и в замкнутых объёмах (ящик, глухой шкаф): нужна возможность охлаждения. Рабочий диапазон от минус 20 до плюс 65 °C.
Резервная батарея подключается по желанию; паспорт также рекомендует источник бесперебойного питания.
Установка и включение — по краткому руководству пользователя, которое паспорт упоминает вместо подробностей.

Примеры

Одна дверь с резервированием

F-KD-1311 на одну дверь: питание от сети AC и резервная батарея, чтобы замок и контроллер не терялись при отключении сети.

Группа дверей с блокировкой

F-KD-1321 и F-KD-1341 поддерживают блокировку нескольких дверей и запрет двойного прохода; считыватели — по Wiegand, при необходимости — по RS-485.

Частые вопросы

Есть ли у линейки RS-485 и резервная батарея?

Да: интерфейс RS-485 (1) и подключение резервной батареи указаны в паспорте; тревожных входов 5 (у 1341 в паспорте — 3), тревожных выходов 4.

Сколько карт помещается?

10 000 карт и 50 000 событий.

Какая потребляемая мощность?

При нагрузке не более 100 Вт, без нагрузки не более 4 Вт.

Нюансы и грабли

Паспорт F-KD-1341 указывает 3 тревожных входа, у 1311 и 1321 — 5: вероятная опечатка в одной из таблиц, проверяйте по устройству и руководству.
Число Wiegand-портов у F-KD-1311 — 2, у F-KD-1321 и F-KD-1341 — 4: не планируйте больше считывателей, чем портов.
Не подавайте на входы сигналы, не предусмотренные их назначением.
Не допускайте падений и сильной тряски, температуры выше плюс 65 °C, химически активной среды, дыма и пара.
Конфигурация неподготовленным человеком ведёт к сбоям; в паспорте нет схем клемм.
