F-KD-2502SD — терминалы доступа с SIP-домофонией, IP65 / IK09: камера, отпечаток, QR
Алюминиевые терминалы IP65 / IK09: контроль доступа и SIP-домофония в одном корпусе, питание DC от 12 до 24 В; варианты с камерой 2 Мп, отпечатком пальца, QR и без камеры.
Модели семейства
Общие данныеОбщие параметры серии F-KD-2502SD.
| Корпус / защита | алюминиевый сплав; IP65, IK09 |
| Питание | DC от 12 до 24 В, 1 А; ≤ 12 Вт |
| Рабочая температура | от -40 до +70 °C |
| Интерфейсы | RJ45 10/100; индикатор замка, кнопка выхода, вход дверного контакта, тревожный вход, тревожный выход, тампер — по 1; RS-485 (полудуплекс) — 1; Wiegand (26, 34 бит) — 1 |
| Беспроводная связь | Wi-Fi 2.4 ГГц, 802.11b/g/n; Bluetooth |
| Память | SD-карта до 256 ГБ (где слот есть) |
| Протоколы | SADP, SIP 2.0, SIP, RTSP, ISAPI, ISUP 5.0 (IPv4); часть протоколов и для IPv6 |
F-KD-2502SDCKBWС камерой 2 Мп, белой и ИК-подсветкой; карта, PIN; видеодомофония.
| Камера | 2 Мп, H.264 и H.265, F2.0, угол обзора 110° × 81° (по диагонали 122°) |
| Подсветка | белая и ИК |
| Карты / события | 100000 карт / 300000 событий |
| Тип карты | M1, DESfire; дальность от 0 до 3 см, скорость < 1 с |
| Функции | видеодомофония, просмотр в реальном времени, двусторонняя аудиосвязь, многофакторная аутентификация |
| Аксессуары (опционально) | DS-KAB502-S1 — защитный козырёк; DS-KAB502-S2 — монтажная коробка |

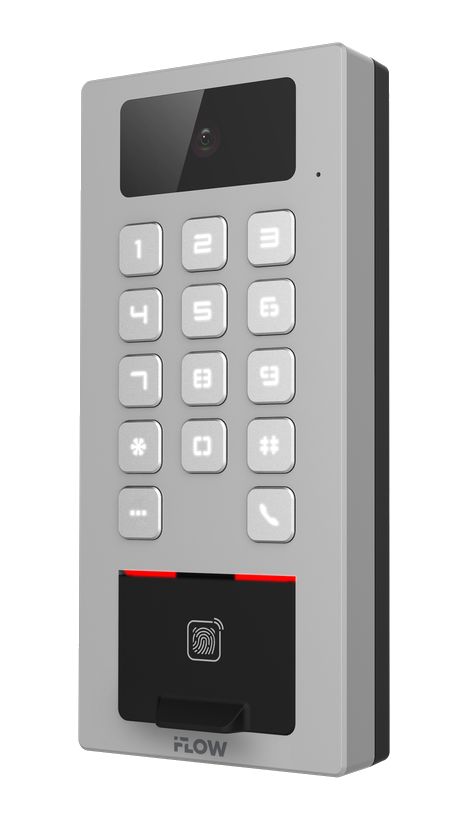

F-KD-2502SDFCKBWКак SDCKBW, но с ёмкостным сканером отпечатков пальцев.
| Камера | 2 Мп, H.264 и H.265, F2.0, угол обзора 110° × 81° (по диагонали 122°) |
| Отпечатки / карты / события | 10000 / 100000 / 300000 |
| Сканер | ёмкостный |
| Тип карты | M1, DESfire; дальность от 0 до 3 см, скорость < 1 с |

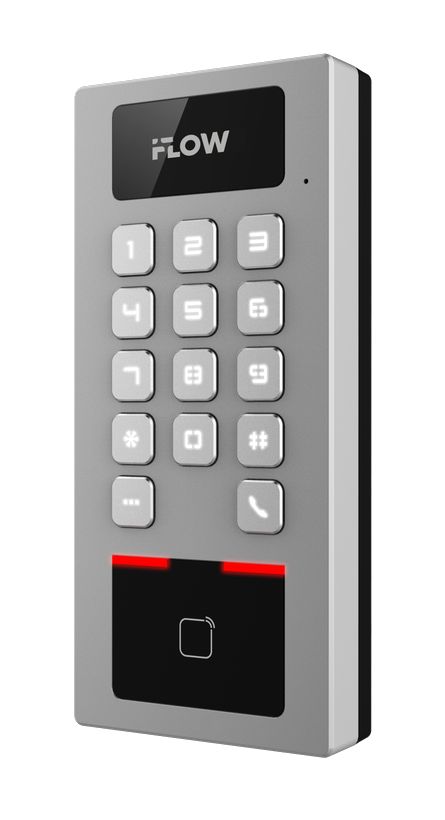

F-KD-2502SDFKBWС ёмкостным сканером отпечатков; в таблице паспорта видеораздела нет; Hik-Connect.
| Отпечатки / карты / события | 10000 / 100000 / 300000 |
| Сканер | ёмкостный |
| Тип карты | M1, DESfire; дальность от 0 до 3 см, скорость < 1 с |
| Облако | Hik-Connect |
F-KD-2502SDKBWБез отпечатков; Guarding Vision.
| Карты / события | 100000 / 300000 |
| Тип карты | M1, DESfire; дальность от 0 до 3 см, скорость < 1 с |
| Облако | Guarding Vision |
| Видео | в таблице указано только сжатие H.264 и H.265 |

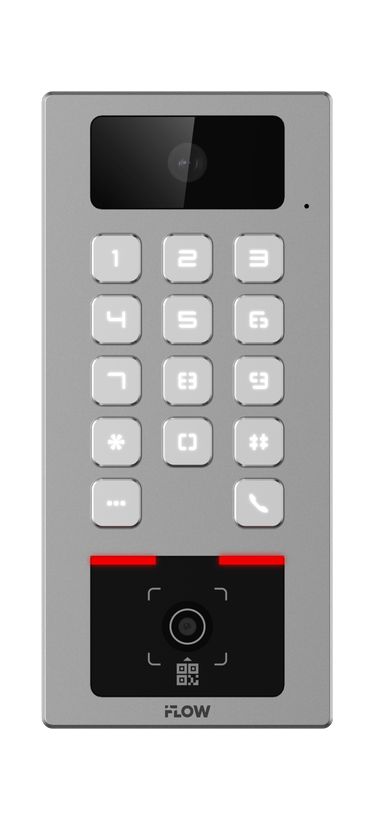

F-KD-2502SDQCKBWС камерой 2 Мп, для QR-кода; без слота SD-карты.
| Камера | 2 Мп, H.264 и H.265, угол обзора 110° × 81° (по диагонали 122°) |
| Слот SD-карты | отсутствует |
| Тип карты | M1, содержимое карты M1, номер карты процессора, DESFire, Felica |
| Функции | Hik-Connect, видеодомофония, QR-код (через периферийное устройство) |
| Проводная сеть | Auto 10 / 100M Ethernet |
Как это работает и подключается
- Открытие двери смартфоном по Bluetooth; режим AP для настройки; приоритет проводной и беспроводной сети настраивается.
- PIN-код настраивается в режиме платформы и в локальном режиме.
- SD-карта — до 256 ГБ; у SDQCKBW слота нет.
Монтаж
- Все подключения — при отключённом питании; питание DC от 12 до 24 В, 1 А.
- Для SDCKBW паспорт называет опции DS-KAB502-S1 (защитный козырёк) и DS-KAB502-S2 (монтажная коробка).
- Размеры — по схеме в паспорте; порядок монтажа — по краткому руководству.
Примеры
Вход с видеодомофонией
SDCKBW: кнопка вызова связывает с центром управления, видеодомофоном или выбранной вызывной панелью; SIP-серверы — Brekeke, miniSipServer, FreePBX, Asterisk, 3CX, ELASTIX, PBX ware.
Дверь с карточкой, отпечатком и подъёмом лифта
RS-485 используется для подключения внешнего считывателя карт и вызова лифта; Wiegand — для подключения к внешнему контроллеру доступа.
Частые вопросы
Чем отличаются пять моделей?
SDCKBW — камера, карта. SDFCKBW — камера и отпечаток. SDFKBW — отпечаток, без раздела видео. SDKBW — без отпечатка и камеры в таблице. SDQCKBW — камера, QR, без SD-слота.
Какое питание?
DC от 12 до 24 В, 1 А; потребление не более 12 Вт.
Как подключить к чужому контроллеру?
По Wiegand (26 и 34 бит); также есть RS-485.
Нюансы и грабли
- Паспорта SDKBW и SDFKBW содержат разные разделы (видео, функции): прямых данных о камере у них нет — не принимайте SDKBW за камеру-панель, сверяйте перед заказом.
- У SDQCKBW слота SD-карты нет, в отличие от остальных — не рассчитывайте на локальный архив.
- У SDQCKBW QR-код — через периферийное устройство, оно отдельное.
- Не подавайте на входы сигналы, не предусмотренные их назначением; не допускайте падений и сильной тряски.
- Рабочий диапазон от минус 40 до плюс 70 °C; в паспорте сказано, что температура выше предела недопустима.
