F-KD-4301PM / 4301PMK — считыватели Mifare-карт 87 × 87 мм, Wiegand, IP65

Считыватели Mifare в корпусе 87 × 87 × 13.3 мм, интерфейс Wiegand W26 / W34, IP65, питание DC 12 В, 0.15 А; PMK — с 12-клавишной клавиатурой и подсветкой.

Модели семейства

Общие данныеОбщие параметры серии F-KD-4301P.

Корпус	сплав поликарбоната и АБС-пластика; 87 × 87 × 13.3 мм
Интерфейс	Wiegand (W26 / W34), Uplink
Карты	Mifare; дальность считывания ≤ 50 мм
Питание	DC 12 В, 0.15 А; ≤ 1.6 Вт
Процессор	8 бит
Индикация	индикатор питания, светодиодный индикатор состояния; бипер
Защита	IP65
Рабочая температура и влажность	от -20 до +65 °C; от 10 до 90 % (без конденсата)

F-KD-4301PMБез клавиатуры; открытие двери считыванием карты.

Клавиатура

нет

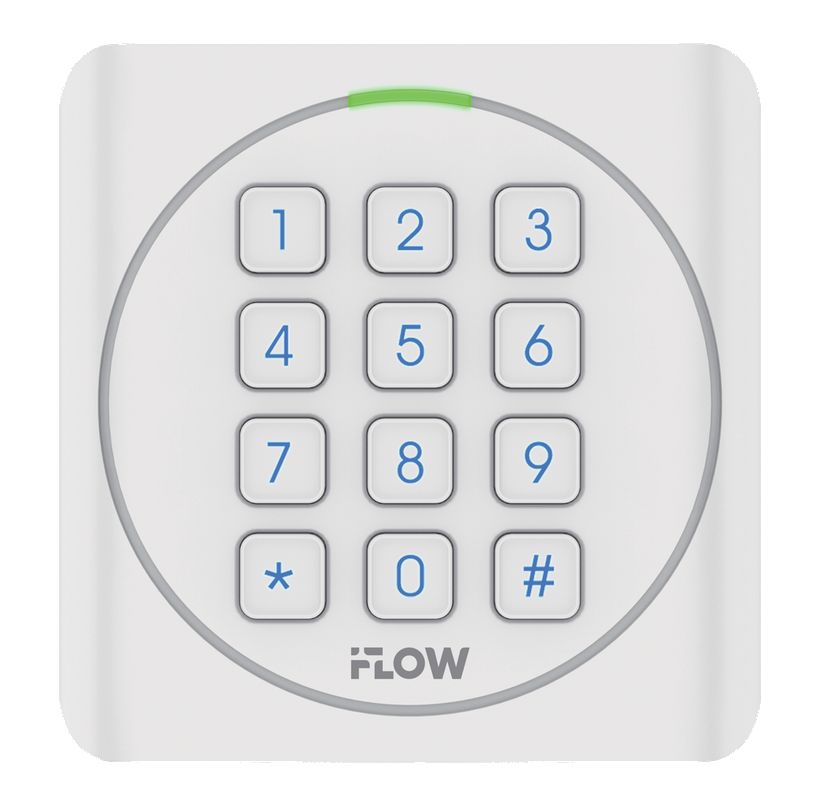

F-KD-4301PMKС 12-клавишной клавиатурой (0–9, *, #) и подсветкой; режимы «карта и карта или пароль».

Клавиатура

12 клавиш (от 0 до 9, *, #), подсветка

Как это работает и подключается

Считыватель передаёт номер карты по Wiegand W26 / W34 в контроллер.
Есть функция сторожевого таймера.

Монтаж

Все подключения — при отключённом питании.
Питание DC 12 В, 0.15 А; рабочий диапазон от минус 20 до плюс 65 °C.
Порядок монтажа — по краткому руководству.

Примеры

Считыватель к контроллеру доступа

Выход Wiegand W26 / W34 подключается к любому контроллеру с таким входом.

Дверь с двойной проверкой

PMK: карта и карта или пароль (с клавиатуры).

Частые вопросы

Чем PM отличается от PMK?

PMK имеет 12-клавишную клавиатуру с подсветкой и поддерживает режим «карта и карта или пароль».

Какой интерфейс?

Wiegand (W26 / W34).

Нюансы и грабли

Паспорт не указывает цвета проводов и схему подключения — берите из краткого руководства.
Не подавайте на входы сигналы, не предусмотренные их назначением; не допускайте падений и сильной тряски.

Документация

IFLOW — паспорт, считыватель карт серии F-KD-4301P
