F-KD-4302PM / 4302PMK — узкие считыватели Mifare 115.9 × 43.3 мм, Wiegand, IP65

Узкие считыватели Mifare по ISO 14443-A, 13.56 МГц, дальность до 50 мм, Wiegand W26 / W34, IP65, DC 12 В; PMK — с 12-клавишной клавиатурой. Монтаж только винтами на стену.

Модели семейства

Общие данныеОбщие параметры серии F-KD-4302P.

Стандарт / частота	ISO 14443-A; 13.56 МГц
Интерфейс	Wiegand (W26 / W34)
Дальность считывания	≤ 50 мм
Питание	DC 12 В; ≤ 2 Вт
Процессор	8 бит
Размеры	115.9 × 43.3 × 17 мм
Защита	IP65
Рабочая температура и влажность	от -20 до +65 °C; от 10 до 90 % (без конденсата)
Установка	на стену винтами; монтажная коробка невозможна

F-KD-4302PMСчитыватель без клавиатуры.

Клавиатура

нет

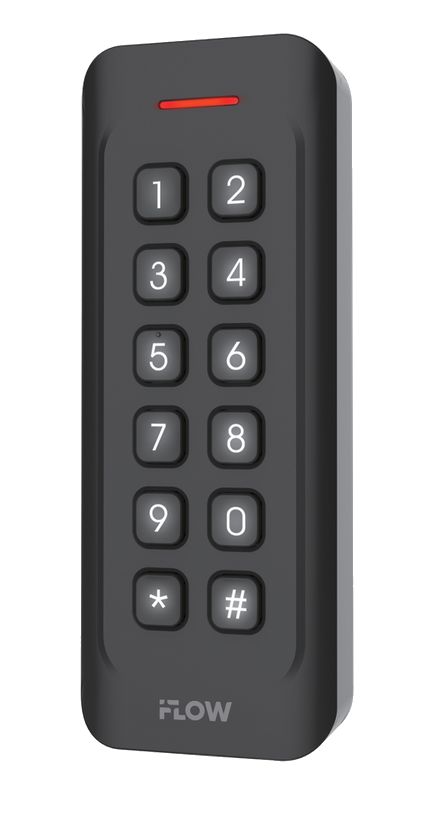

F-KD-4302PMKСчитыватель с клавиатурой.

Клавиатура

12 клавиш (от 0 до 9, *, #)

Как это работает и подключается

Считывает номер и информацию с Mifare-карт; передаёт по Wiegand W26 / W34.
Встроенный бипер сообщает о статусе считывания; сторожевой таймер для автоматической диагностики и ремонта.

Монтаж

Все подключения — при отключённом питании.
Установка на стену винтами; установка с помощью монтажной коробки невозможна.
Питание DC 12 В; рабочий диапазон от минус 20 до плюс 65 °C.

Примеры

Считыватель у узкого дверного проёма

Узкий корпус (43.3 мм по ширине) удобен на косяке или узкой стойке; монтаж — винтами прямо на стену.

Частые вопросы

Можно ли поставить на монтажную коробку?

Нет, только винтами на стену.

Какой интерфейс?

Wiegand (W26 / W34).

Нюансы и грабли

Не ставьте на монтажную коробку: паспорт это запрещает.
В паспорте мощность передатчика указана как «не более 5 Вт» при потреблении ≤ 2 Вт — вероятно, опечатка единиц, не опирайтесь на это значение.
Не подавайте на входы сигналы, не предусмотренные их назначением.

Документация

IFLOW — паспорт, считыватель карт серии F-KD-4302P
