F-KD-4401PM / 4401PMK — считыватели Mifare с RS-485 и Wiegand, 132 × 92.3 мм

Считыватели Mifare 13.56 МГц с RS-485 и Wiegand W26/W34, DIP-переключателем ID, тампером и онлайн-обновлением; IP64, 132 × 92.3 × 20.5 мм, монтажная коробка 120.

Модели семейства

Общие данныеОбщие параметры серии F-KD-4401PM.

Интерфейсы	RS-485; Wiegand (W26 / W34)
Карты / частота	Mifare; 13.56 МГц; дальность считывания ≤ 50 мм
Процессор	32 бит
Питание	DC 12 В; рабочий ток ≤ 500 мА; ≤ 2 Вт
Настройка ID	DIP-переключатель
Защита	IP64
Рабочая температура и влажность	от -20 до +65 °C; от 10 до 90 % (без конденсата)
Размеры / масса	132.0 × 92.3 × 20.5 мм; ≤ 0.14 кг
Установка	накладная, только с монтажной коробкой 120
Сертификаты	FCC, CE

F-KD-4401PMСчитыватель Mifare-карт.

Клавиатура

нет

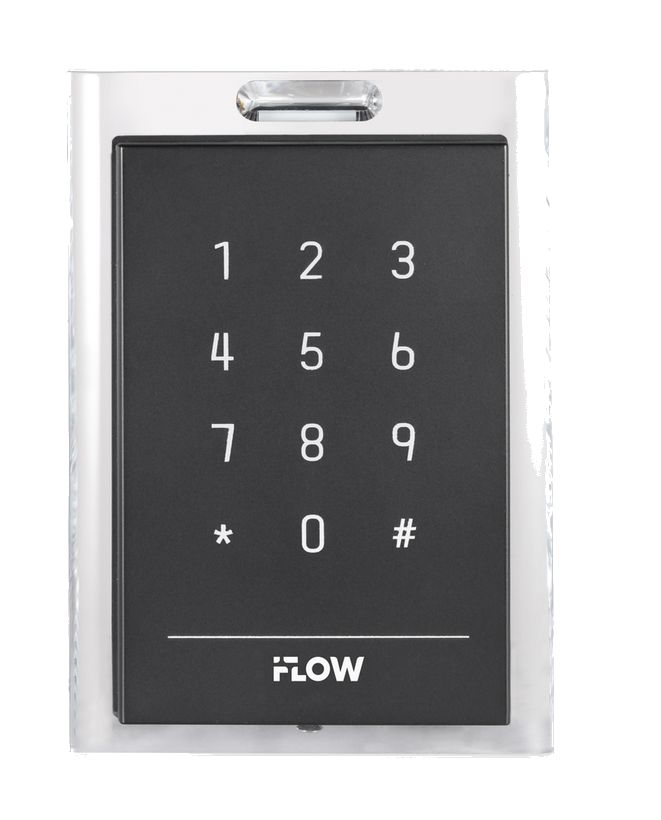

F-KD-4401PMKСчитыватель Mifare-карт с клавиатурой.

Клавиатура

12 клавиш (от 0 до 9, *, #)

Как это работает и подключается

Считыватель передаёт номер карты по RS-485 или Wiegand (W26 / W34).
Детектор саботажа; светодиод и бипер показывают статус; сторожевой таймер для автодиагностики и ремонта.

Монтаж

Все подключения — при отключённом питании.
Накладная установка только на монтажную коробку 120.
Корпус из поликарбоната с АБС-пластиком, панель из полиметилметакрилата; защита от пыли и влаги (IP64).

Примеры

Считыватель в линии RS-485

Считыватель выдаёт данные по RS-485; ID задаётся DIP-переключателем.

Дверь с онлайн-обновлением

Обновление в режиме связи 485; при сбое считыватель возвращается в состояние до обновления.

Частые вопросы

Как задать ID?

DIP-переключателем.

Чем PMK отличается от PM?

Наличием 12-клавишной клавиатуры.

Нюансы и грабли

Защита заявлена IP64, а не IP65, как у считывателей F-KD-4301P / 4302P / 4407P: учитывайте это при выборе места.
В паспорте 4401PMK заголовок «считыватель карт M1/EM», тогда как таблица называет частоту 13.56 МГц: поддержку EM-карт не заявляйте.
Не подавайте на входы сигналы, не предусмотренные их назначением.

Документация

IFLOW — паспорт, считыватель F-KD-4401PM
IFLOW — паспорт, считыватель F-KD-4401PMK
