F-KD-4402PM / 4402PMK — тонкие считыватели M1-карт с RS-485 и Wiegand, 121 × 86.5 × 14 мм

Тонкие считыватели M1-карт (13.56 МГц) с RS-485 и Wiegand W26 / W34, тампером и DIP-настройкой ID; монтаж на коробку 86 / 120 мм, питание DC 12 В, 500 мА.

Модели семейства

Общие данныеОбщие параметры серии F-KD-4402PM.

Интерфейсы	RS-485; Wiegand (W26 / W34)
Карты	M1; 13.56 МГц (в таблице паспорта указаны также 125 кГц)
Питание	DC 12 В, 500 мА; ≤ 2 Вт
Настройка ID	DIP-переключатель
Рабочая температура и влажность	от -20 до +65 °C; от 10 до 90 % (без конденсата)
Размеры / масса	121 × 86.5 × 14 мм; ≤ 0.14 кг
Установка	с монтажной коробкой 86 / 120 мм

F-KD-4402PMБез клавиатуры.

Клавиатура

нет

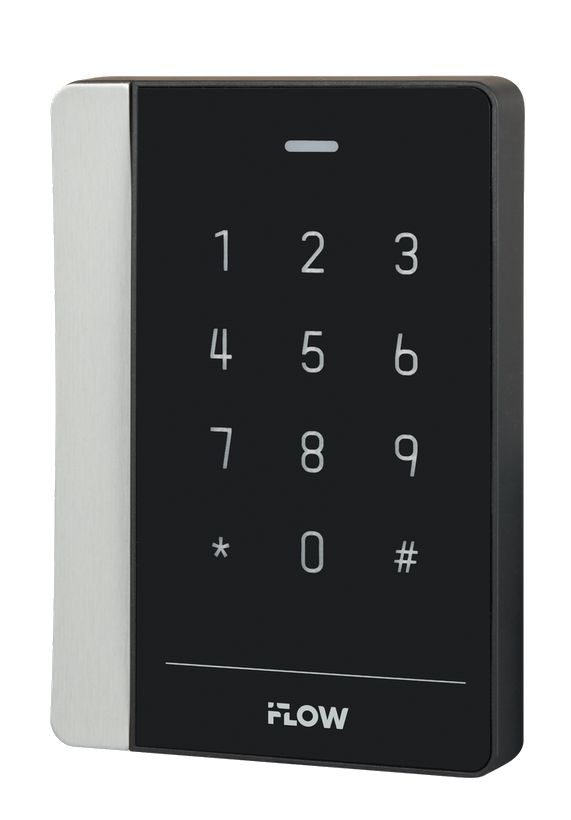

F-KD-4402PMKС клавиатурой.

Клавиатура

12 клавиш (от 0 до 9, *, #)

Как это работает и подключается

Выход по RS-485 или Wiegand (W26 / W34); встроенный бипер; детектор саботажа.
ID задаётся DIP-переключателем.

Монтаж

Все подключения — при отключённом питании.
Установка с монтажной коробкой 86 / 120 мм; питание DC 12 В, 500 мА.

Примеры

Тонкий считыватель на подрозетнике

Толщина 14 мм; ставится на монтажную коробку 86 или 120 мм.

Частые вопросы

Какой тип карт?

M1, 13.56 МГц (см. оговорку про 125 кГц).

Какие коробки подходят?

Монтажная коробка 86 / 120 мм.

Нюансы и грабли

В таблице паспорта частота указана как «125 кГц и 13.56 МГц», а в описании — только чтение M1-карт 13.56 МГц: поддержку 125 кГц уточняйте до заказа.
Не подавайте на входы сигналы, не предусмотренные их назначением.

Документация

IFLOW — паспорт, считыватель F-KD-4402PM
IFLOW — паспорт, считыватель F-KD-4402PMK
