F-KD-4408PD / PDK / PM / PMK — считыватели Mifare (PD — ещё Felica и DESfire) с RS-485, Wiegand и OSDP, IP65

Настенные считыватели 123 × 88 × 21 мм, IP65, DC 12 В: RS-485, Wiegand (W26/W34) и OSDP, тампер. PM — Mifare, PD — ещё Felica и DESfire; K — с клавиатурой.

Модели семейства

Общие данныеОбщие параметры серии F-KD-4408.

Интерфейсы	RS-485 и Wiegand (W26/W34) — выбор DIP-переключателем; протокол OSDP
Частота и дальность считывания	13.56 МГц; ≤ 50 мм
Процессор	32-битный
Питание	DC 12 В, 2 Вт
Рабочая температура	от -20 до +65 °C
Рабочая влажность	от 10 до 90 % (без конденсата)
Размеры	123 × 88 × 21 мм
Защита	IP65
Установка	на стену
Сертификаты	FCC, CE

F-KD-4408PMСчитыватель Mifare без клавиатуры.

Карты	Mifare (ISO 14443-A)
Клавиатура	нет

F-KD-4408PMKСчитыватель Mifare с клавиатурой.

Карты	Mifare (встроенный модуль чтения)
Клавиатура	12 клавиш (от 0 до 9, *, #)

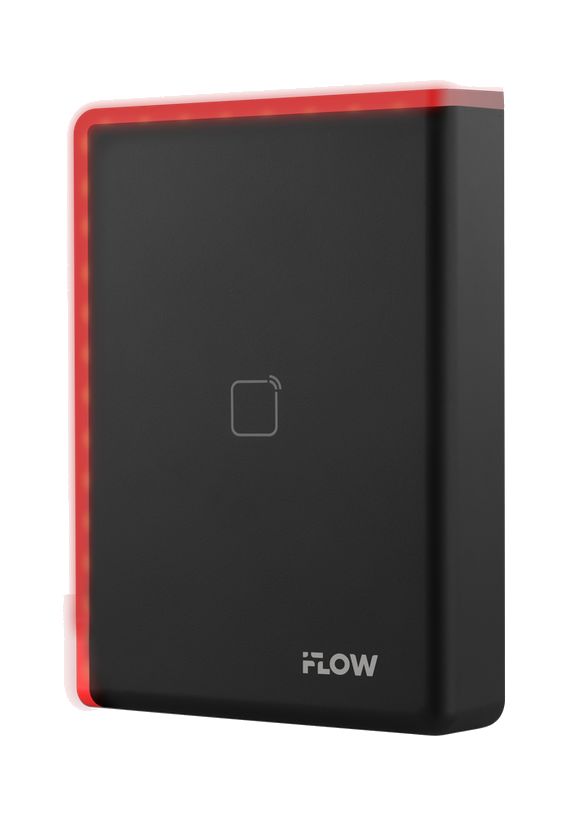

F-KD-4408PDСчитыватель Mifare, Felica и DESfire без клавиатуры.

Карты	Mifare, Felica, DESfire
Мощность передатчика	не более 2 Вт
Клавиатура	нет

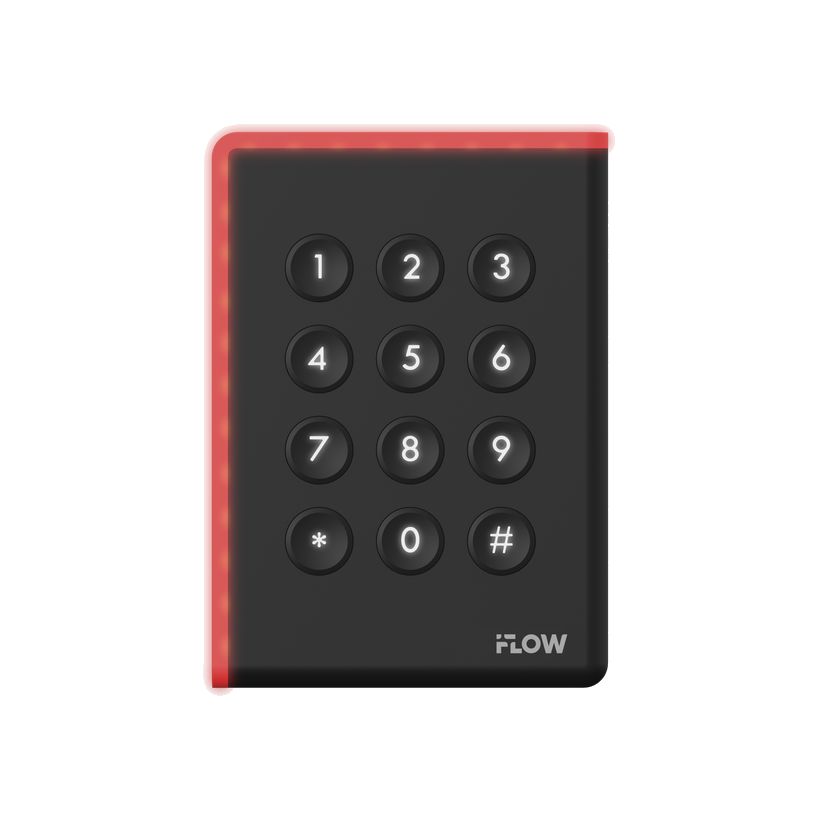

F-KD-4408PDKСчитыватель Mifare, Felica и DESfire с клавиатурой.

Карты	Mifare, Felica, DESfire
Мощность передатчика	не более 2 Вт
Клавиатура	12 клавиш (от 0 до 9, *, #)

Как это работает и подключается

Протокол связи (RS-485 или Wiegand) и ID задаются DIP-переключателем.
Индикация — индикатор питания и светодиодный индикатор состояния; встроенный бипер подтверждает считывание.
Есть детектор саботажа (тампер), онлайн-обновление, встроенные часы и сторожевой таймер.

Монтаж

Устройство ставится на стену.
Все подключения делайте при отключённом питании.
Питание — DC 12 В; паспорт рекомендует источник бесперебойного питания, чтобы скачки напряжения и нештатное отключение не влияли на работу.
Не размещайте рядом с источниками тепла и в замкнутых объёмах (ящик, глухой шкаф): нужен нормальный отвод тепла.

Примеры

Считыватель на двери под контроллер

Паспорт называет интерфейсы RS-485, Wiegand (W26/W34) и OSDP; протокол выбирается DIP-переключателем.

Вход по карте и коду

Модели с индексом K имеют клавиатуру на 12 клавиш — для сценариев, где одной карты мало.

Частые вопросы

Чем отличаются PM и PD?

PM читает Mifare (ISO 14443-A); PD — Mifare, Felica и DESfire.

Что значит K в обозначении?

Клавиатура на 12 клавиш (от 0 до 9, *, #).

Какой интерфейс использовать?

RS-485 или Wiegand (W26/W34) — выбирается DIP-переключателем; паспорт также называет протокол OSDP.

Нюансы и грабли

Не подавайте на входы сигналы, не предусмотренные их назначением, — устройство может выйти из строя.
Не допускаются температура выше +65 °C, падения и сильная тряска.
Настройка неподготовленным человеком может привести к сбоям; режим RS-485/Wiegand проверяйте по положению DIP-переключателя.
Паспорт отсылает за порядком установки и включения к краткому руководству пользователя — в этом документе его нет.
