F-NA-203BE / 203S / 206BE / 206S — потолочные громкоговорители 3 и 6 Вт: сетевые (BE) и дополнительные (S)

Потолочные динамики Ø179 мм, отверстие 160 мм, 3 или 6 Вт. BE — сетевые, питание по PoE 802.3at, S — дополнительные динамики к ним, питание DC 12 В / 1.5 A.

Потолочные сетевые громкоговорители IFLOW F-NA-203 / F-NA-206

Модели семейства

Общие данныеОбщие параметры серии потолочных громкоговорителей.

Сопротивление динамика	8 Ом
Направленность	всенаправленный
Диаметр отверстия в потолке	160 мм
Корпус	пластик, решётка металлическая; цвет белый
Рабочая влажность	< 95 % (без конденсата)
Комплектация	устройство, решётка, руководство пользователя

F-NA-203BEСетевой потолочный громкоговоритель 3 Вт.

Мощность	3 Вт; чувствительность 93 дБ (1 м, 1 Вт); макс. давление 97 дБ SPL
Частота	от 300 Гц до 15 кГц
Питание	PoE: 802.3at, DC 12 В / 1.5 A
Рабочая температура	от -10 до +50 °C
Сеть	RJ45 10/100 M Ethernet × 1; Bluetooth
Тревожные входы	2
Память	eMMC 4 ГБ (1 ГБ для аудиофайлов)
Размеры	Ø179 × 73.5 мм
Доп. динамики	основной 3 Вт, 8 Ом можно подключить максимум к трём дополнительным (3 Вт, 8 Ом)

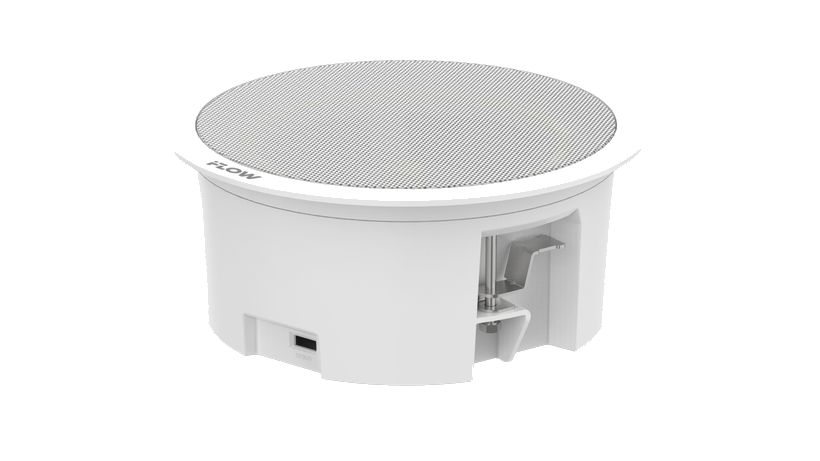

F-NA-203SДополнительный потолочный громкоговоритель 3 Вт для усиления основного.

Мощность	3 Вт; чувствительность 93 дБ (1 м, 1 Вт); макс. давление 97 дБ SPL
Частота	от 300 Гц до 15 кГц
Питание	DC 12 В / 1.5 A
Аудиовход	порт с фиксированным входным сопротивлением × 1, 8 Ом
Размеры	Ø179 × 77.5 мм

F-NA-206BEСетевой потолочный громкоговоритель 6 Вт.

Мощность	6 Вт; чувствительность 93 дБ (1 м, 1 Вт); макс. давление 100 дБ SPL
Частота	от 300 Гц до 15 кГц
Питание	PoE: 802.3at, DC 12 В / 1.5 A
Рабочая температура	от -10 до +50 °C
Сеть	RJ45 10/100 M Ethernet × 1; Bluetooth
Тревожные входы	2
Память	eMMC 4 ГБ (1 ГБ для аудиофайлов)
Размеры	Ø179 × 73.5 мм
Доп. динамики	основной 6 Вт, 8 Ом можно подключить максимум к одному дополнительному (6 Вт, 8 Ом)

F-NA-206SДополнительный потолочный громкоговоритель 6 Вт для усиления основного.

Мощность	6 Вт; чувствительность 93 дБ (1 м, 1 Вт); макс. давление 100 дБ SPL
Частота	от 300 Гц до 15 кГц
Питание	DC 12 В / 1.5 A
Аудиовход	порт с фиксированным входным сопротивлением × 1, 8 Ом
Размеры	Ø179 × 77.5 мм

Как это работает и подключается

BE управляется по IP-сети с удалённых платформ и через веб-интерфейс; форматы аудиофайлов MP3 и WAV, битрейт G.711 (64 Кбит/с) или MP3 (128 Кбит/с), синхронизация времени NTP.
В BE заложены безопасный запуск, блокировка входа пользователя и подсказки о сложности пароля.
Аудиосвязь: цифровое шумоподавление, ручная регулировка в 5 режимах.

Монтаж

Установка на потолок в отверстие 160 мм.
S подключается к аудиовыходу основного динамика BE (разъём phoenix, 8 Ом) на аудиовход 8 Ом; на задней панели красная клемма — положительный полюс, чёрная — отрицательный.
Все подключения — при отключённом питании; рекомендуется источник бесперебойного питания.

Примеры

Фоновое и речевое оповещение в помещении

BE получает звук по сети: регулярная и прямая трансляция, экстренное оповещение, расписание, тревожный вход и синтез речи (TTS).

Больше динамиков на одну сетевую точку

К одному BE подключаются дополнительные S: до трёх 3 Вт для 203BE, один 6 Вт для 206BE.

Частые вопросы

Чем BE отличается от S?

BE — сетевой громкоговоритель с процессором, Ethernet, Bluetooth и тревожными входами; S — только динамик, подключается к BE и усиливает звук.

Как питаются?

BE — по PoE 802.3at (в паспорте: DC 12 В / 1.5 A); S — DC 12 В / 1.5 A.

Нюансы и грабли

Не превышайте число дополнительных динамиков: три для 203BE, один для 206BE.
Соблюдайте полярность на клеммах дополнительного динамика (красная — плюс, чёрная — минус).
Не подавайте на входы сигналы, не предусмотренные их назначением.
Температура S в паспорте напечатана как «от 10 до 50 °C» (у BE — от -10 до +50 °C): знак минус, видимо, потерян, уточняйте по изделию.
Не ставьте в замкнутые объёмы без отвода тепла.
